Questo articolo spiega come utilizzare il pulsante di accensione remoto sul Elo Backpack con Intel.

Panoramica

Il Elo Backpack con Intel include una porta per il pulsante di accensione remoto che consente di accendere o spegnere il sistema senza premere il pulsante di accensione fisico. Questa porta è destinata a installazioni in cui lo zaino è montato all'interno di un armadietto, di un involucro o dietro a un display.

Il pulsante di accensione remoto svolge la stessa funzione del pulsante di accensione fisico ed è fornito come metodo di controllo alternativo.

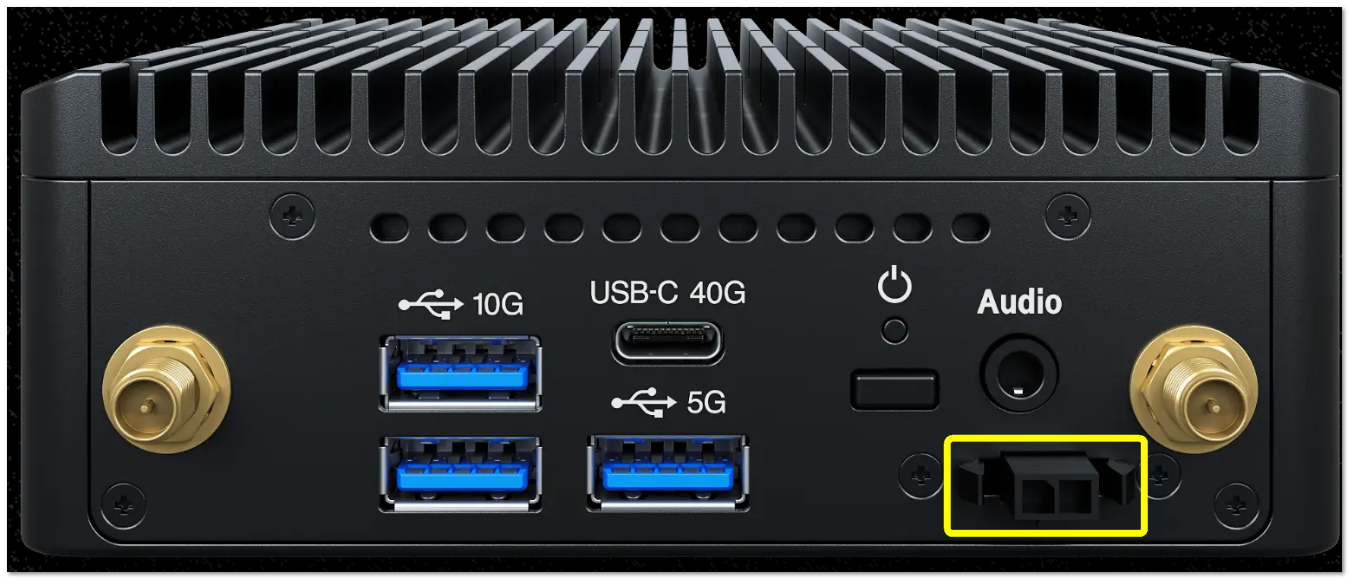

Pulsante di accensione remoto (connessione Phoenix) mostrato sopra.

Come funziona il pulsante di accensione remoto

La porta utilizza un connettore Phoenix
Il controllo dell'alimentazione viene attivato utilizzando un contatto secco momentaneo
Chiudere brevemente il contatto simula la pressione del pulsante di accensione
Non deve essere applicata alcuna tensione esterna

📌 Nota: Questa porta non commuta direttamente l'alimentazione del sistema. Segnala solo alla scheda madre, proprio come premere il pulsante di accensione fisico.

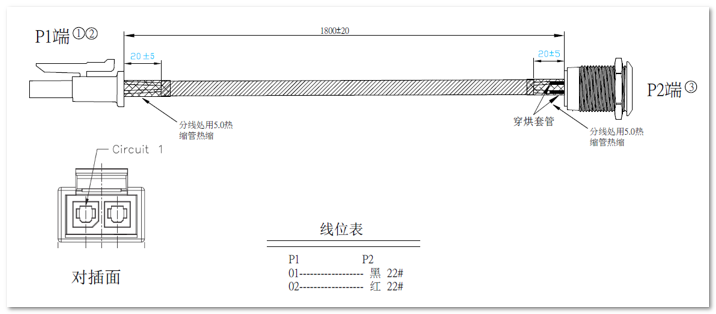

Dettagli del connettore e pinout

Il connettore per il pulsante di accensione remoto (CN11) utilizza la seguente assegnazione dei pin:

Pin	Segnale	Descrizione
Pin 1	Pulsante di accensione	Segnale di controllo dell'alimentazione (pull-up interno a 3,3 V)
Pin 2	GND	Massa

Collegare brevemente Pin 1 a Pin 2 per accendere o spegnere il sistema
Durata di pressione consigliata: 0,5–1 secondo
Il comportamento dell'alimentazione segue le impostazioni del pulsante di accensione del BIOS e del sistema operativo

⚠️ Avviso: Non applicare tensione esterna ai pin del pulsante di accensione remoto. L'applicazione di tensione può danneggiare il sistema.

Casi d'uso tipici

Pulsante di accensione esterno o nascosto su un chiosco o armadietto
Controllo basato su relè da un PLC o sistema di automazione
Controllo dell'alimentazione sincronizzato con un involucro o display
Installazioni in cui il pulsante di accensione fisico è inaccessibile

Poiché le esigenze dei clienti variano, Elo non fornisce un cavo di alimentazione remoto standard. I clienti possono cablare il connettore Phoenix secondo le loro esigenze specifiche per l'installazione.

📌 Nota: Il cablaggio dal lato cliente (interruttore, relè, controllore) dipende dall'involucro o dal sistema di automazione utilizzato, motivo per cui non viene fornito un singolo cavo Elo.

Integrazione con i display Elo IDS

Quando il Backpack con Intel è montato su un display Elo IDS compatibile, la porta del pulsante di accensione remoto può essere utilizzata per sincronizzare il controllo dell'alimentazione tra il display e il Backpack, consentendo a entrambi i dispositivi di accendersi e spegnersi insieme.

📌 Nota: Il comportamento di sincronizzazione dell'alimentazione può variare a seconda del modello IDS e della configurazione del sistema.

Note importanti per l'uso

❗ Importante:

Utilizzare solo un contatto momentaneo, non un interruttore mantenuto o a scatto
Chiusure prolungate del contatto possono attivare comportamenti di spegnimento forzato
La risposta del sistema dipende dalle impostazioni del pulsante di accensione del BIOS e del sistema operativo

Riepilogo

La porta del pulsante di accensione remoto sull'Elo Backpack con Intel fornisce un metodo semplice e a bassa tensione per controllare l'alimentazione del sistema da remoto utilizzando un connettore Phoenix e un contatto secco momentaneo. Questo consente un'integrazione flessibile in armadietti, chioschi e installazioni di display Elo senza commutare l'alimentazione principale.
