Questo articolo fornisce istruzioni per la sostituzione dell'unità a stato solido (SSD) in un Elo Backpack® con processore Intel.
ℹ Prima di Iniziare
Prima di effettuare la manutenzione dell'unità, spegnerla, scollegare tutti i cavi e le periferiche e utilizzare una corretta protezione ESD (scarica elettrostatica) per aiutare a prevenire danni ai componenti interni.
Prima di effettuare la manutenzione dell'unità, spegnerla, scollegare tutti i cavi e le periferiche e utilizzare una corretta protezione ESD (scarica elettrostatica) per aiutare a prevenire danni ai componenti interni.
Procedura di Sostituzione SSD
- Posizionare l'Elo Backpack con Intel su una superficie di lavoro pulita e protetta.
- Rimuovere la vite di ritenzione del power brick, quindi rimuovere il power brick.
- Se sono installati supporti di montaggio a superficie, rimuovere le quattro viti di montaggio e staccare i supporti.
- Utilizzando un cacciavite a stella PH1, rimuovere le quindici (15) viti che fissano il telaio.
- Separare con cura il coperchio superiore dal telaio inferiore.
Il coperchio metallico potrebbe aderire leggermente all'involucro. Se necessario, utilizzare uno strumento di leva in plastica per iniziare delicatamente a separare il coperchio prima di sollevarlo a mano.

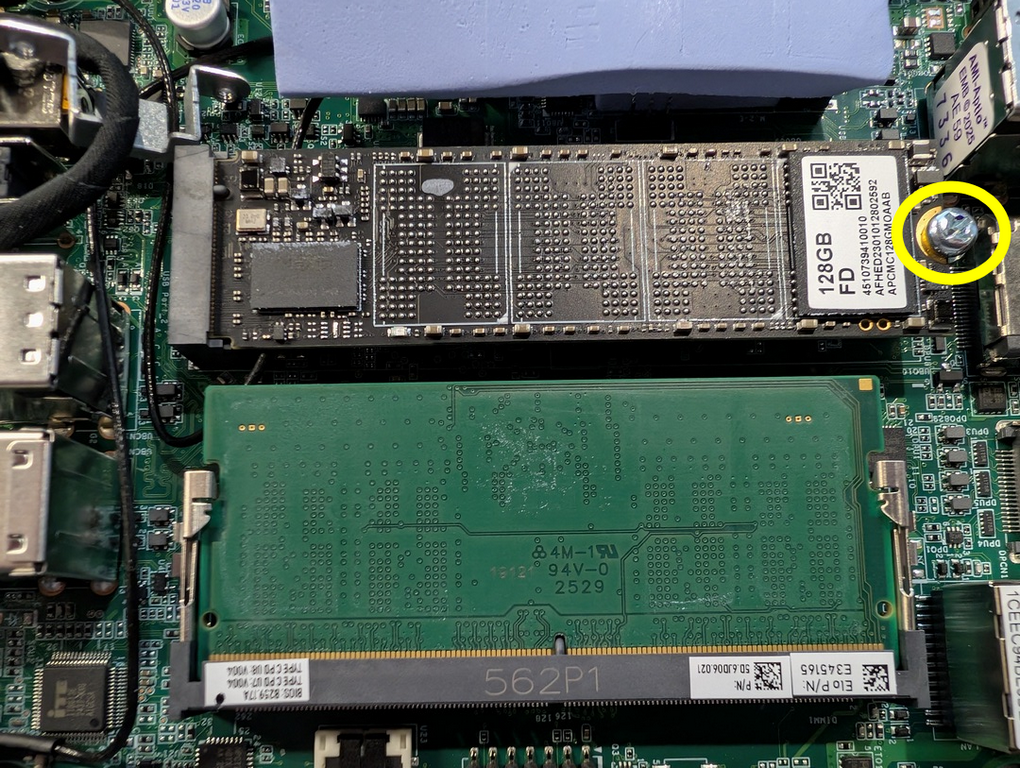

Fai attenzione a non danneggiare il connettore della batteria RTC o il suo cablaggio. - Utilizzando un cacciavite a stella, rimuovere la vite di ritenzione dell'SSD.
- Sfilare con attenzione l'SSD dal connettore M.2.
- Installare un SSD sostitutivo supportato, fissarlo con la vite di ritenzione e rimontare il Backpack invertendo i passaggi di smontaggio.
⚠ Importante
Utilizzare solo SSD M.2 PCIe (NVMe) supportati. L'installazione di dispositivi di archiviazione non supportati potrebbe causare riduzione delle prestazioni o problemi di compatibilità.
Utilizzare solo SSD M.2 PCIe (NVMe) supportati. L'installazione di dispositivi di archiviazione non supportati potrebbe causare riduzione delle prestazioni o problemi di compatibilità.
Specifiche SSD di Fabbrica
| Modello | SSD di Fabbrica |
|---|---|
| Intel N97 | 128 GB M.2 PCIe (NVMe) SSD, 80 TBW |
| Intel Core i3 / Core i5 | 256 GB M.2 PCIe (NVMe) SSD, 160 TBW |
Nota: GB equivale a un miliardo di byte quando si fa riferimento alla capacità di archiviazione. La capacità accessibile all'utente è inferiore a causa della formattazione e del software di sistema.
