Questo articolo fornisce istruzioni per sostituire la batteria dell'orologio in tempo reale (RTC) in un Elo Backpack® con processore Intel.
ℹ Prima di Iniziare
Prima di effettuare assistenza all'unità, spegnerla, disconnettere tutti i cavi di alimentazione e periferici e utilizzare una corretta protezione ESD (scarica elettrostatica) per prevenire danni ai componenti interni.
Prima di effettuare assistenza all'unità, spegnerla, disconnettere tutti i cavi di alimentazione e periferici e utilizzare una corretta protezione ESD (scarica elettrostatica) per prevenire danni ai componenti interni.
Procedura di Sostituzione della Batteria RTC
- Posizionare l'Elo Backpack con Intel su una superficie di lavoro pulita e protetta.
- Rimuovere la vite di fissaggio dell'alimentatore, quindi rimuovere l'alimentatore.
- Se sono installati supporti a superficie, rimuovere le quattro viti di montaggio e staccare i supporti.
- Utilizzando un cacciavite a croce PH1, rimuovere le quindici (15) viti che fissano il telaio.
- Separare delicatamente il coperchio superiore dal telaio inferiore.
Il coperchio metallico può aderire leggermente all'involucro. Se necessario, utilizzare uno strumento di leva in plastica per iniziare a separare delicatamente il coperchio prima di sollevarlo a mano.

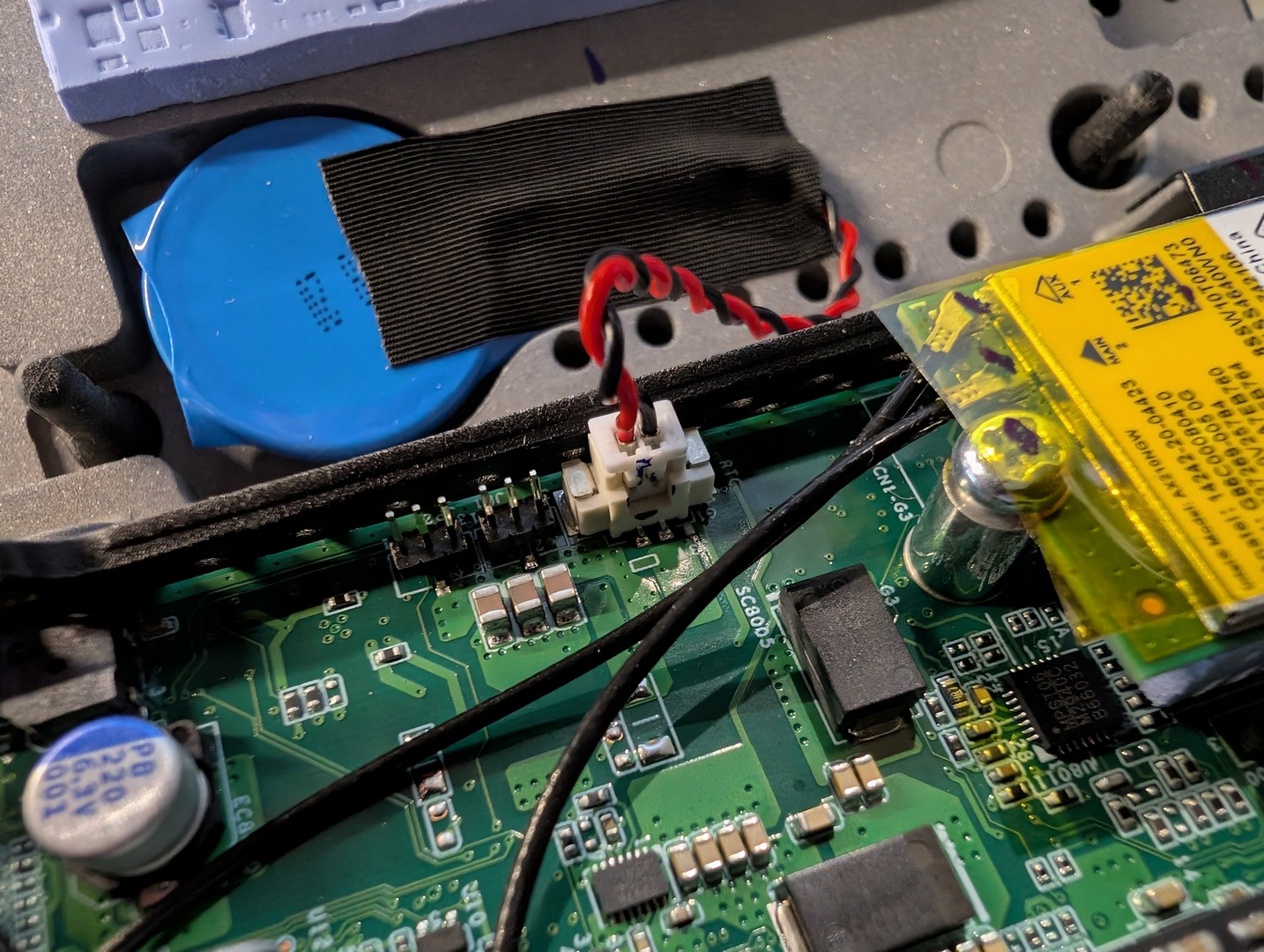

Fare attenzione a non danneggiare il connettore della batteria RTC o il suo cablaggio. - Disconnettere il connettore della batteria RTC dalla scheda di sistema.
- Svitare con attenzione il nastro di stoffa nero che fissa la batteria RTC, quindi rimuovere la batteria dal telaio.
- Installare una batteria di ricambio batteria al litio al manganese diossido a moneta CR2450W ad alta temperatura nella posizione originale.
- Fissare la batteria di ricambio utilizzando il nastro di stoffa nero originale.
- Ricollegare il connettore della batteria RTC alla scheda di sistema.
- Riassemblare il Backpack invertendo i passaggi di smontaggio.
⚠ Importante
Sostituire la batteria RTC solo con lo stesso tipo di batteria o un equivalente approvato da Elo: batteria al litio al manganese diossido a moneta CR2450W ad alta temperatura. L'uso di un tipo di batteria errato può provocare un funzionamento improprio o danni al sistema.
Sostituire la batteria RTC solo con lo stesso tipo di batteria o un equivalente approvato da Elo: batteria al litio al manganese diossido a moneta CR2450W ad alta temperatura. L'uso di un tipo di batteria errato può provocare un funzionamento improprio o danni al sistema.
Specifiche della Batteria RTC
| Specifiche | Valore |
|---|---|
| Tipo di Batteria | CR2450W |
| Chimica | Litio al manganese diossido a moneta |
| Valutazione della Temperatura | Alta Temperatura |
💡 Suggerimento
La sostituzione della batteria RTC potrebbe reimpostare la data, l'ora e le impostazioni del BIOS del sistema se la batteria si è completamente scaricata. Verificare la configurazione del BIOS e l'orologio di sistema dopo aver completato la sostituzione.
La sostituzione della batteria RTC potrebbe reimpostare la data, l'ora e le impostazioni del BIOS del sistema se la batteria si è completamente scaricata. Verificare la configurazione del BIOS e l'orologio di sistema dopo aver completato la sostituzione.
