Questo articolo fornisce istruzioni per la sostituzione del modulo di memoria (RAM) in un Elo Backpack® con un processore Intel.
ℹ Prima di Iniziare
Prima di effettuare la manutenzione dell'unità, spegnerla, disconnettere tutti i cavi di alimentazione e periferici e utilizzare una corretta protezione ESD (scarica elettrostatica) per evitare danni ai componenti interni.
Prima di effettuare la manutenzione dell'unità, spegnerla, disconnettere tutti i cavi di alimentazione e periferici e utilizzare una corretta protezione ESD (scarica elettrostatica) per evitare danni ai componenti interni.
Procedura di Sostituzione della RAM
- Posizionare l'Elo Backpack con Intel su una superficie di lavoro pulita e protetta.
- Rimuovere la vite di fissaggio del blocco di alimentazione, quindi rimuovere il blocco di alimentazione.
- Se sono installati supporti a montaggio superficiale, rimuovere le quattro viti di montaggio e staccare i supporti.
- Utilizzando un cacciavite Phillips PH1, rimuovere le quindici (15) viti che fissano il telaio.
- Separare con cautela il coperchio superiore dal telaio inferiore.
Il coperchio metallico potrebbe aderire leggermente all'involucro. Se necessario, utilizzare uno strumento di leva in plastica per iniziare a separare delicatamente il coperchio prima di sollevarlo a mano.

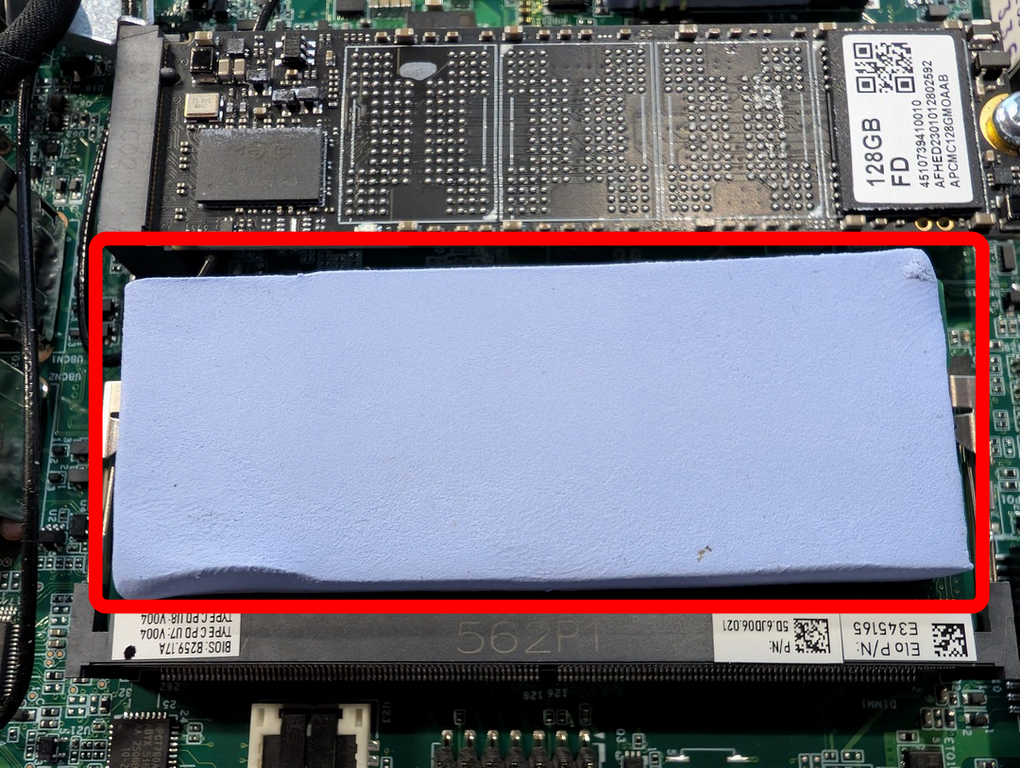

Fare attenzione a non danneggiare il connettore della batteria RTC o il suo cablaggio. - Rimuovere con cautela il pad termico blu dalla parte superiore del modulo di memoria e metterlo da parte per la reinstallazione.

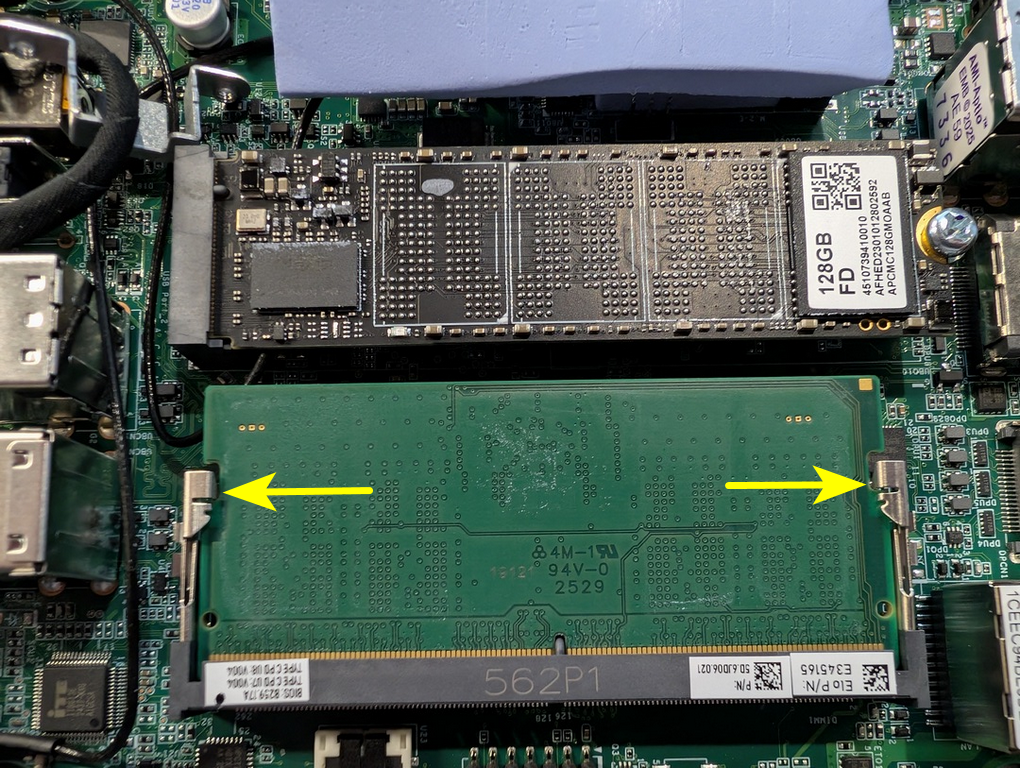

- Utilizzando le dita, spingere delicatamente i due clip di ritenzione verso l'esterno finché il modulo di memoria non si libera e salta verso l'alto.

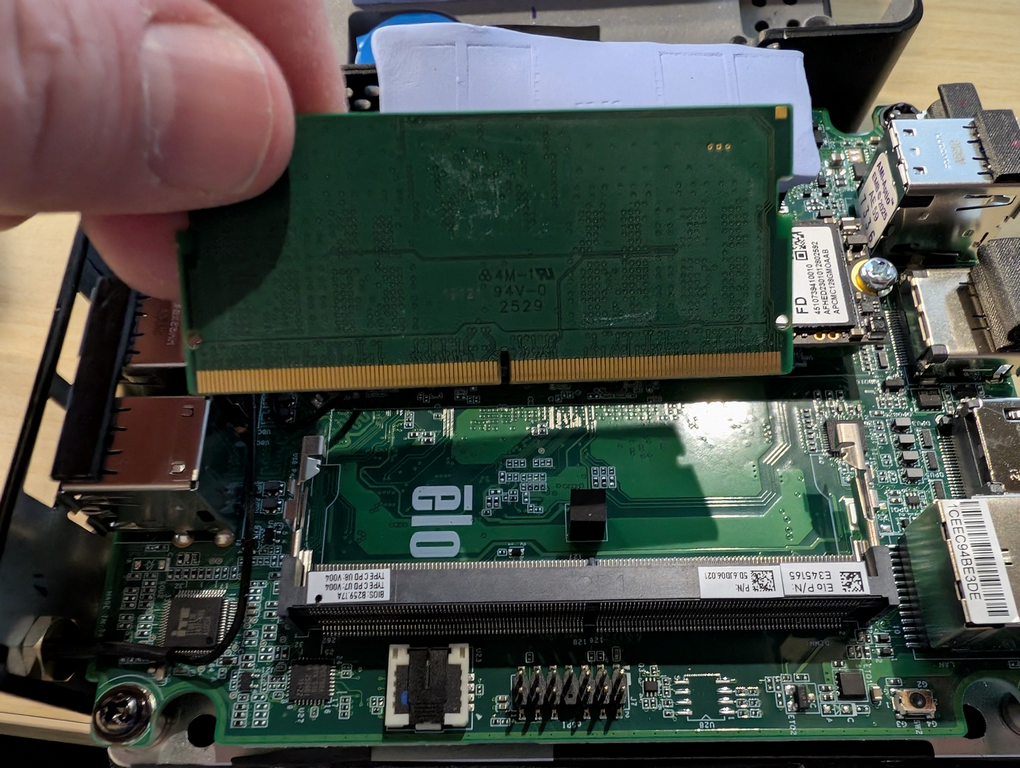

- Rimuovere il modulo di memoria dallo zoccolo tirandolo dritto fuori a un angolo di circa 30 gradi.
- Installare un modulo DDR5 SO-DIMM di ricambio supportato inserendolo nello zoccolo nello stesso angolo, quindi premerlo verso il basso fino a quando entrambi i clip di ritenzione non si bloccano in posizione.
- Reinstallare il pad termico blu sopra il modulo di memoria.
- Riassemblare lo zaino invertendo i passaggi di smontaggio.
⚠ Importante
Utilizzare solo moduli di memoria DDR5 SO-DIMM supportati. L'installazione di memoria non supportata può comportare prestazioni ridotte, instabilità del sistema o problemi di compatibilità.
Utilizzare solo moduli di memoria DDR5 SO-DIMM supportati. L'installazione di memoria non supportata può comportare prestazioni ridotte, instabilità del sistema o problemi di compatibilità.
Specifiche di Memoria di Fabbrica
| Modello | Configurazione della Memoria di Fabbrica |
|---|---|
| Intel N97 | 8 GB DDR5-4800 SO-DIMM installato in uno slot. Espandibile fino a 16 GB massimo. |
| Intel Core i3 | 16 GB DDR5-4800 SO-DIMM installato in uno slot. Espandibile fino a 16 GB massimo. |
| Intel Core i5 | 16 GB DDR5-5600 SO-DIMM installato in uno dei due slot. Espandibile fino a 64 GB massimo utilizzando due moduli DDR5-5600 SO-DIMM.12 |
1 La capacità massima di memoria supportata è di 64 GB utilizzando due moduli DDR5-5600 SO-DIMM.
2 Prima di acquistare memoria aggiuntiva, verificare il produttore del modulo di memoria installato in fabbrica per garantire la compatibilità con il nuovo kit di memoria.
💡 Suggerimento
Per le migliori prestazioni e compatibilità, installare moduli di memoria con capacità, velocità e produttore corrispondenti ogni volta che è possibile, specialmente quando si occupano entrambi gli slot di memoria sui modelli Intel Core i5.
Per le migliori prestazioni e compatibilità, installare moduli di memoria con capacità, velocità e produttore corrispondenti ogni volta che è possibile, specialmente quando si occupano entrambi gli slot di memoria sui modelli Intel Core i5.
