Artykuł ten zawiera informacje na temat tego, co się dzieje, gdy na monitorach LCD pada bezpośrednie światło słoneczne

Skutki narażenia na bezpośrednie światło słoneczne w monitorach LCD z ekranem dotykowym oraz techniki mitigacyjne

Wprowadzenie
Ciecz kryształowa, w temperaturze pokojowej, nie jest ani cieczą, ani ciałem stałym. Ten stan pozwala cieczy kryształowej działać jako urządzenie do kontrolowania światła – tzn.: Wyświetlacz ciekłokrystaliczny (LCD). Jednak ciecz kryształowa może być negatywnie wpływana przez zmiany temperatury, powodując niepożądane rezultaty. Niskotemperaturowe środowiska mogą powodować, że kryształ przechodzi bardziej w stan stały, co sprawia, że jest mniej responsywny na zmiany potrzebne do prawidłowego kontrolowania światła. W LCD można to zaobserwować jako wolny czas przejścia pomiędzy klatkami (skaczący obraz lub pamięć poprzedniego obrazu). Wyższe temperatury powodują, że ciecz kryształowa przechodzi bardziej w stan ciekły, co ponownie powoduje, że kryształ nie działa poprawnie przy kontrolowaniu światła. Ten efekt można zauważyć w LCD jako obniżenie współczynnika kontrastu (przyciemnienie) lub w ekstremalnych warunkach cieplnych topnienie kryształu, co skutkuje całkowicie ciemnym obrazem LCD. Bezpośrednie narażenie na światło słoneczne zwykle nie powoduje wewnętrznego nagrzewania LCD na tyle, aby osiągnąć punkt topnienia cieczy kryształowej. Jednak monitory dotykowe mają szklaną osłonę i barierę powietrzną na górze LCD. Może to spowodować efekt szklarniowy, w którym temperatura powietrza między czujnikiem dotykowym a LCD staje się znacznie wyższa niż temperatura otoczenia.

Środki zapobiegawcze

• Orientacja: Najprostszym sposobem na zapobieganie nagrzewaniu przez słońce jest oczywiście unikanie narażania LCD na bezpośrednie działanie promieni słonecznych. W wielu przypadkach wystarczy ustawić przód monitora LCD w pozycji Wschód/Zachód, co zapobiegnie efektowi szklarniowemu i przyciemnieniu LCD.
• Osłona lub markiza: Jeśli orientacji nie można kontrolować i projekt na to pozwala, można zastosować prosty cień, który zablokuje bezpośrednie światło słoneczne. Osłona może być w postaci markizy wiszącej nad monitorem lub pokrywy leżącej na ekranie, co zmusza użytkownika do jej otwarcia lub usunięcia, aby skorzystać z urządzenia.
• Wybory technologii dotykowej: Projekt czujnika dotykowego różni się w zależności od danej technologii. Technologie takie jak APR i SAW opierają się na tworzywie szklanym. Technologie rezystancyjne i pojemnościowe mają powłokę, która blokuje część transmisji światła w obu kierunkach. Teoretycznie czujniki dotykowe z powłokami spowolniłyby efekt szklarniowy, blokując procent wchodzącego światła, a tym samym spowalniając przyciemnienie LCD. Czujniki dotykowe takie jak podczerwień i optyczne nie mają ograniczeń na substratach; dlatego folie, powłoki lub sam materiał substratowy mogą być dostosowane do blokowania dodatkowego światła.
• Folie i powłoki: Folie zaprojektowane do blokowania światła można stosować w niektórych technologiach ekranów dotykowych, aby spowolnić efekt szklarniowy. APR, rezystancyjne, pojemnościowe, podczerwone i optyczne będą odpowiednie do dodania folii. Poniższy eksperyment pokazuje wyniki trzech ekranów APR z różnymi foliami oraz bez folii.

Testowanie

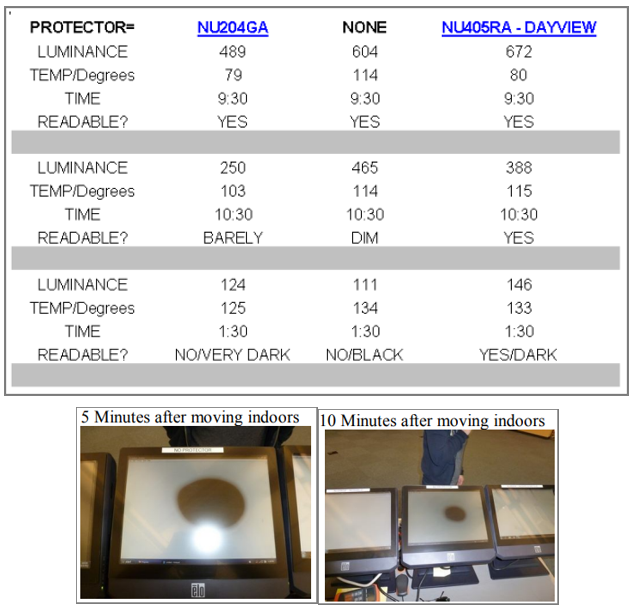

Testy przeprowadzono na trzech produktach Elo ESY15B1-APR, na zewnątrz, w bezpośrednim świetle słonecznym przez 4 godziny. Wyświetlono biały obraz i przeprowadzono test wypalenia, aby obciążyć procesor.

1. Produkt Elo z *Nushield, na którym zastosowano folię NU204GA Anti-Glare, wyglądał bardzo przyciemniony przed testem i był trudny do odczytania po 4 godzinach, ale piksele się nie stopiły.
2. Po 4 godzinach, produkt bez folii wszedł w swój stan izotropowy i był całkowicie czarny z wyjątkiem bardzo zewnętrznych krawędzi.
3. Produkt Elo z folią NU405RA DAYVUE wyglądał najlepiej z całej trójki w każdym przypadku i był czytelny po 4 godzinach.

• Uwaga: Produkt z folią NU405RA wydawał się również jaśniejszy w normalnych warunkach niż produkt bez folii, jednak ekran dotykowy był nieco trudniejszy do aktywacji z osłoną niż bez osłony.

• Uwaga: Początkowe odczyty luminancji produktu z folią NU405RA były wyższe niż kontrola bez folii. Może to wyjaśniać wygląd jaśniejszego ekranu z nałożoną folią.

*Elo Touch Solutions nie jest powiązane z Nushield ani żadnym innym dostawcą folii. Elo Touch Solutions nie oferuje żadnej gwarancji, wyraźnej ani dorozumianej, dotyczącej produktów lub technik opisanych w tym dokumencie. Informacje zostały zebrane i złożone jedynie w celach edukacyjnych, a indywidualne wyniki mogą się różnić.
