Artykuł ten opisuje, czym jest EMI i metody łagodzenia jego skutków na urządzeniach z ekranem dotykowym.

EMI: Zakłócenia elektromagnetyczne. Te zakłócenia w działaniu urządzenia są spowodowane niezgodnością z sygnałami otoczenia. Powszechne źródła EMI to nadajniki i odbiorniki (radio, telewizja, telefon komórkowy), sieci energetyczne (porażenia, przepięcia, braki prądu), urządzenia, oscylatory komputerowe oraz elektrostatyka. Wiele krajów wprowadziło przepisy (takie jak FCC i CE) regulujące limity źródeł EMI.

Aby przetestować EMI, produkty muszą przejść badania EMC. Te testy mierzą zdolność sprzętu lub systemów do prawidłowego funkcjonowania w ich elektromagnetycznym środowisku, bez wprowadzania niedopuszczalnych zakłóceń elektromagnetycznych do czegokolwiek w tym środowisku.

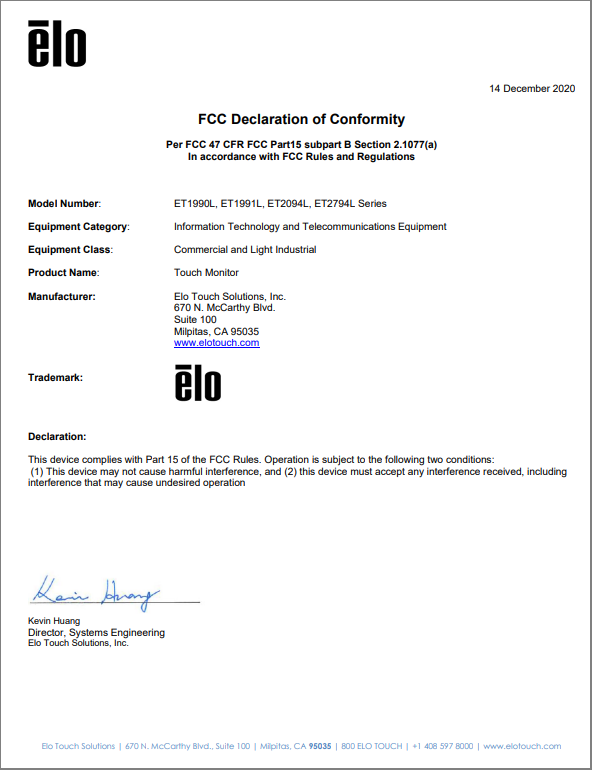

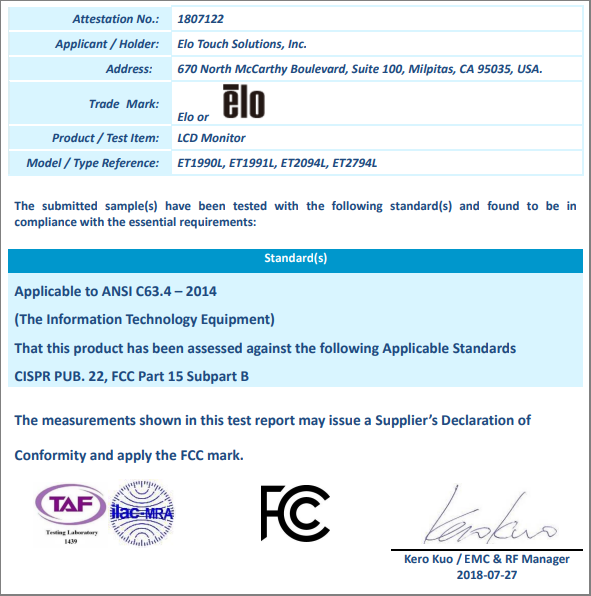

Wszystkie produkty Elo poddawane są testom EMC, a certyfikaty można znaleźć na stronie specyfikacji każdego produktu w sekcji zasobów. Przykładowe oświadczenie o zgodności przedstawiono poniżej:




Chociaż produkt przeszedł testy i jest zgodny z normami EMC, mogą występować sytuacje, gdy EMI jest obecne z powodu warunków środowiskowych. Poniżej przedstawiono sugerowane metody łagodzenia EMI w urządzeniach dotykowych Elo.

Metody łagodzenia
Istnieją zasadniczo trzy metody łagodzenia EMI w urządzeniach elektronicznych; ekranowanie, uziemienie, filtracja. Więcej informacji poniżej.

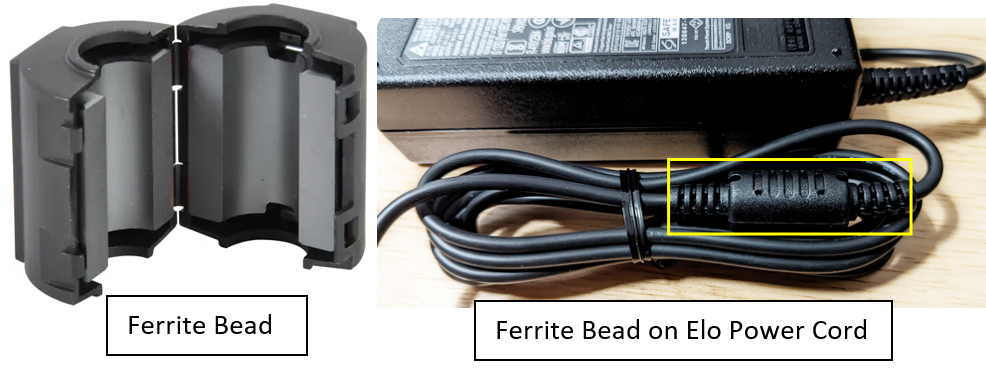

1. Ekranowanie - to być może najlepsza metoda łagodzenia EMI. Metoda ta wykorzystuje urządzenie sprzęgające do obudowy przewodów elektronicznych. Możesz zauważyć kulki ferrytowe na końcach kabli komputerowych (VGA, HDMI, zasilanie itp.). Kulka ferrytowa to rodzaj dławika, który tłumi szum elektroniczny o wysokiej częstotliwości w obwodach elektronicznych. Dodanie kulki ferrytowej do istniejącego okablowania znacznie zmniejszy EMI w urządzeniach elektronicznych.



2. Uziemienie - urządzenia elektroniczne powinny być prawidłowo uziemione, aby zapobiec wprowadzaniu lub emitowaniu niepożądanych napięć z urządzenia. Upewnij się, że obwód elektryczny i gniazdko są prawidłowo uziemione. Możesz także dodać dodatkowy pasek uziemiający do większości urządzeń elektronicznych. Użycie maty ESD uziemionej do ziemi, umieszczonej pod urządzeniami elektronicznymi, pomoże w łagodzeniu EMI.

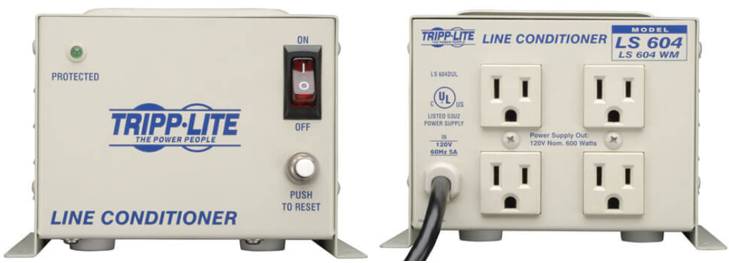

3. Filtracja - użyj kondycjonera linii zasilającej, aby pomóc w łagodzeniu zakłóceń elektromagnetycznych przez linię AC. Można je znaleźć w tak prostych urządzeniach jak gniazdko elektryczne lub specjalnych urządzeniach, takich jak Tripp-Lite LS604, pokazany poniżej:
