Artykuł ten wyjaśnia, jak korzystać z zdalnego przycisku zasilania w plecaku Elo z Intel.

Przegląd

Plecak Elo z Intel zawiera port zdalnego przełącznika zasilania, który umożliwia włączenie lub wyłączenie systemu bez naciskania fizycznego przycisku zasilania. Port ten jest przeznaczony do instalacji, w których plecak jest zamocowany wewnątrz szafy, obudowy lub za wyświetlaczem.

Zdalny przełącznik zasilania pełni tę samą funkcję co fizyczny przycisk zasilania i jest udostępniany jako alternatywna metoda sterowania.

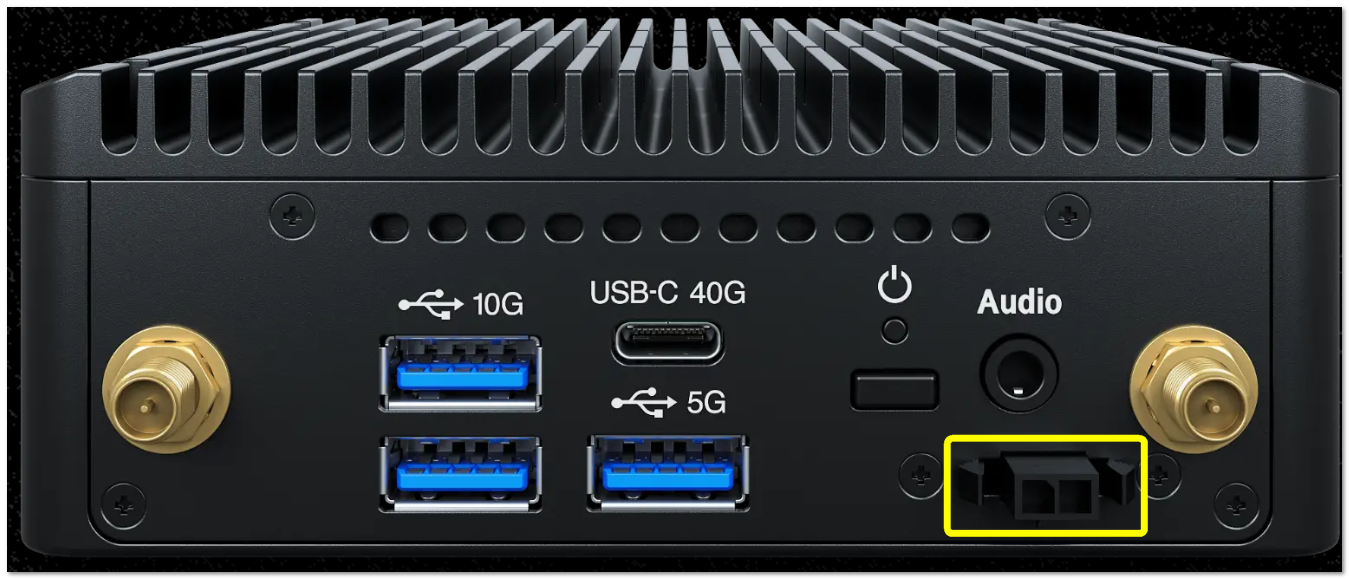

Zdalny przełącznik zasilania (Złącze Phoenix) pokazany powyżej.

Jak działa zdalny przełącznik zasilania

Port wykorzystuje złącze Phoenix
Kontrola zasilania jest uruchamiana za pomocą chwilowego suchego styk
Szybkie zamknięcie styku symuluje naciskanie przycisku zasilania
Nie należy stosować zewnętrznego napięcia

📌 Uwaga: Ten port nie przełącza zasilania systemu bezpośrednio. Tylko sygnalizuje to płycie głównej, tak jak naciśnięcie fizycznego przycisku zasilania.

Szczegóły złącza i przyporządkowanie pinów

Złącze zdalnego przełącznika zasilania (CN11) wykorzystuje następujące przyporządkowanie pinów:

Pin	Sygnal	Opis
Pin 1	Przełącznik zasilania	Sygnal kontroli zasilania (wewnętrzne podciągnięcie do 3.3 V)
Pin 2	GND	Masa

Chwilowo złącz Pin 1 z Pin 2, aby włączyć lub wyłączyć system
Zalecany czas naciśnięcia: 0.5–1 sekundy
Zachowanie zasilania podąża za ustawieniami przycisku zasilania BIOS i systemu operacyjnego

⚠️ Ostrzeżenie: Nie stosować zewnętrznego napięcia na pinach zdalnego przełącznika zasilania. Stosowanie napięcia może uszkodzić system.

Typowe zastosowania

Zewnętrzny lub ukryty przycisk zasilania w kiosku lub szafie
Sterowanie oparte na przekaźnikach z PLC lub systemu automatyki
Kontrola zasilania zsynchronizowana z obudową lub wyświetlaczem
Instalacje, w których fizyczny przycisk zasilania jest niedostępny

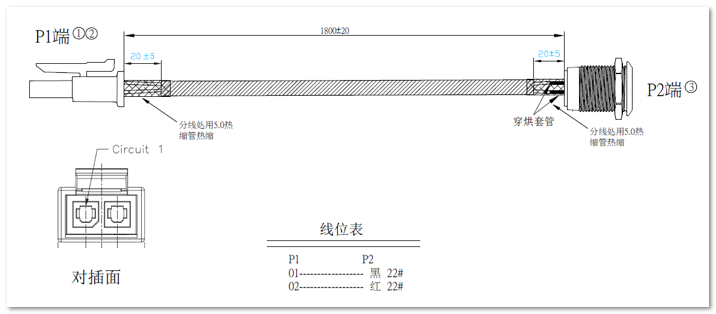

Ponieważ wymagania klientów są różne, firma Elo nie dostarcza standardowego kabla zdalnego zasilania. Klienci mogą podłączyć złącze Phoenix zgodnie z ich konkretnymi potrzebami instalacyjnymi.

📌 Uwaga: Okablowanie po stronie klienta (przełącznik, przekaźnik, kontroler) zależy od obudowy lub systemu automatyki, dlatego pojedynczy kabel Elo nie jest dostarczany.

Integracja z wyświetlaczami Elo IDS

Gdy plecak z Intel jest zamocowany do kompatybilnego wyświetlacza Elo IDS, port zdalnego przełącznika zasilania może być użyty do zsynchronizowania kontroli zasilania między wyświetlaczem a plecakiem, co pozwala obu urządzeniom włączać się i wyłączać razem.

📌 Uwaga: Zachowanie synchronizacji zasilania może się różnić w zależności od modelu IDS i konfiguracji systemu.

Ważne uwagi dotyczące użytkowania

❗ Ważne:

Używaj tylko chwilowego styku, nie przełącznika utrzymującego lub blokującego
Long contact closures may trigger forced shutdown behavior
Reakcja systemu zależy od ustawień przycisku zasilania BIOS i systemu operacyjnego

Podsumowanie

Port zdalnego przełącznika zasilania w plecaku Elo z Intel provides a simple, low-voltage method to remotely control system power using a Phoenix connector and a momentary dry contact. This enables flexible integration into cabinets, kiosks, and Elo display installations without switching main power.
