Artykuł ten wyjaśnia, jak zamontować plecak Elo z urządzeniem obliczeniowym Intel® przy użyciu wspieranych opcji montażu.

Plecak Elo wspiera standardowy wzór montażu 100 mm i zawiera uchwyty do alternatywnych metod montażu.

Wspierane opcje montażu

Plecak Elo można zamontować przy użyciu Opcji 1a lub Opcji 1b poniżej.

Opcja 1a: Wzór montażu przez otwór 100 mm

Plecak Elo zawiera wzór montażu przez otwór 100 mm × 100 mm.
Otwory montażowe na górnej stronie są wpuszczone dla śrub z płaskim łbem.

Szczegóły montażu

• Wzór montażu: 100 mm × 100 mm

• Otwory montażowe: Wpuszczone

• Rodzaj śruby: Śruby płaskie M4

• Dołączony osprzęt: Śruby płaskie M4 × 40 mm

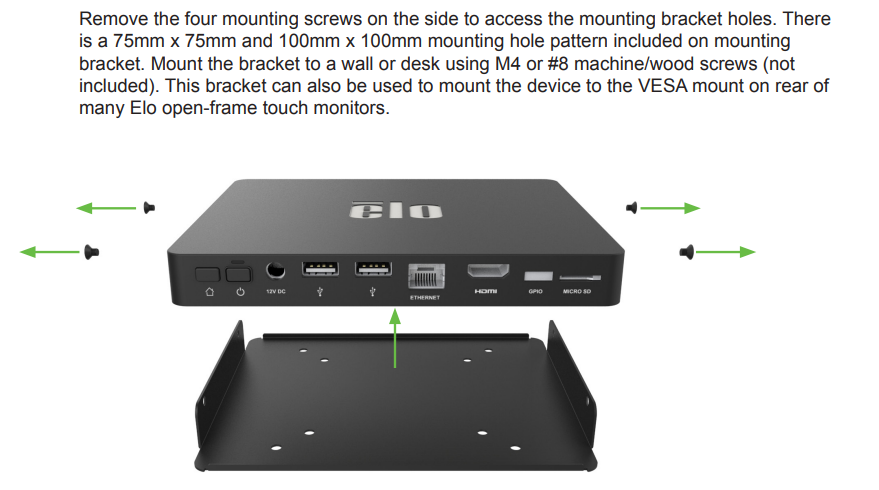

Opcja 1b: Montaż przy użyciu dołączonych bocznych uchwytów

Plecak Elo można również zamontować przy użyciu dołączonych bocznych uchwytów montażowych.

Instalacja uchwytów

• Dołączony osprzęt:

  • Śruby maszynowe M4 × 5 mm (4 szt.), aby przymocować uchwyty do plecaka

• Uchwyty montowane są bezpośrednio po bokach urządzenia

Mocowanie do powierzchni

• Użyj czterech (4) śrub montażowych M4 lub #8, aby przymocować uchwyty do solidnej powierzchni

• Śruby montażowe do powierzchni nie są dołączone

• Rodzaj i długość śruby zależą od materiału powierzchni i jej budowy

Ogólne wytyczne dotyczące montażu

Potrzebujesz pomocy?

Jeśli masz pytania dotyczące kompatybilności montażu lub potrzebujesz dodatkowej pomocy, skontaktuj się z wsparciem technicznym Elo.
