Artykuł ten zawiera instrukcje dotyczące wymiany modułu pamięci (RAM) w Elo Backpack® z procesorem Intel.
ℹ Zanim zaczniesz
Przed serwisowaniem jednostki, wyłącz ją, odłącz wszystkie kable zasilające i peryferyjne oraz użyj odpowiedniej ochrony ESD (wyładowania elektrostatycznego), aby zapobiec uszkodzeniu podzespołów wewnętrznych.
Przed serwisowaniem jednostki, wyłącz ją, odłącz wszystkie kable zasilające i peryferyjne oraz użyj odpowiedniej ochrony ESD (wyładowania elektrostatycznego), aby zapobiec uszkodzeniu podzespołów wewnętrznych.
Procedura wymiany RAM
- Umieść Elo Backpack z Intelem na czystej, zabezpieczonej powierzchni roboczej.
- Usuń śrubę mocującą zasilacz, a następnie wyjmij zasilacz.
- Jeśli są zamontowane uchwyty montażowe, usuń cztery śruby mocujące i odczep uchwyty.
- Używając śrubokręta krzyżakowego PH1, zdemontuj piętnaście (15) śrub mocujących obudowę.
- Ostro oddziel pokrywę górną od dolnej obudowy.
Metalowa pokrywa może nieco przylegać do obudowy. Jeśli to konieczne, użyj plastikowego narzędzia do podważania, aby delikatnie zacząć oddzielać pokrywę, zanim podniesiesz ją ręcznie.

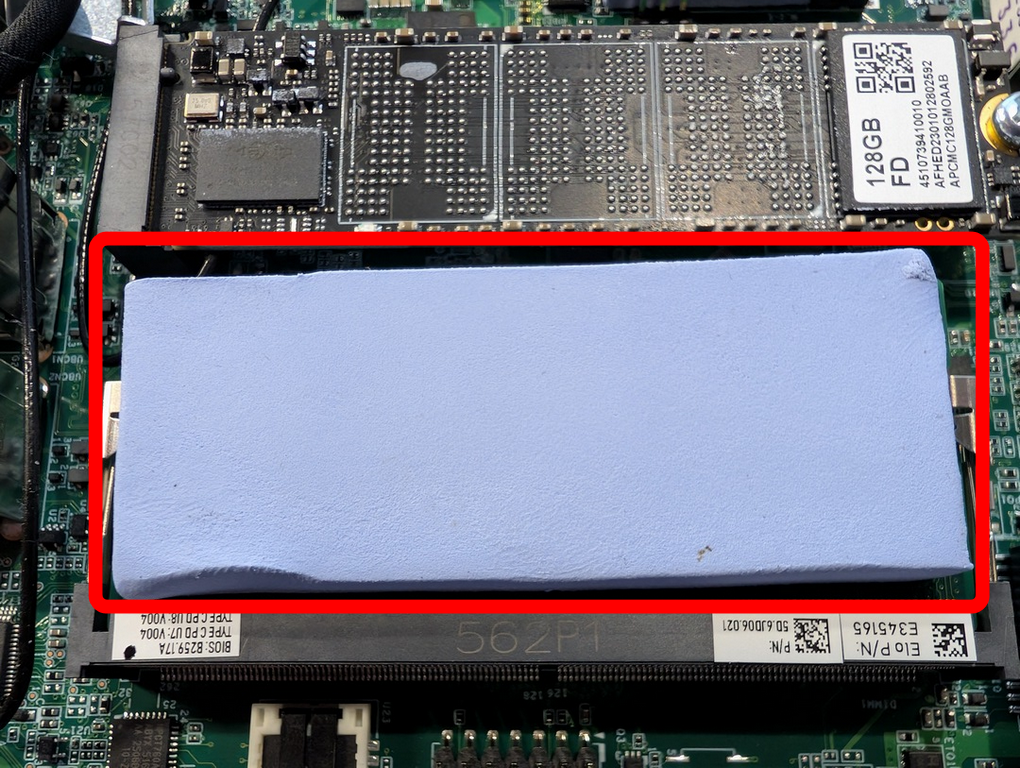

Uważaj, aby nie uszkodzić złącza baterii RTC ani jego okablowania. - Ostro zdejmij niebieską podkładkę termiczną z góry modułu pamięci i odłóż na bok do ponownego zamontowania.

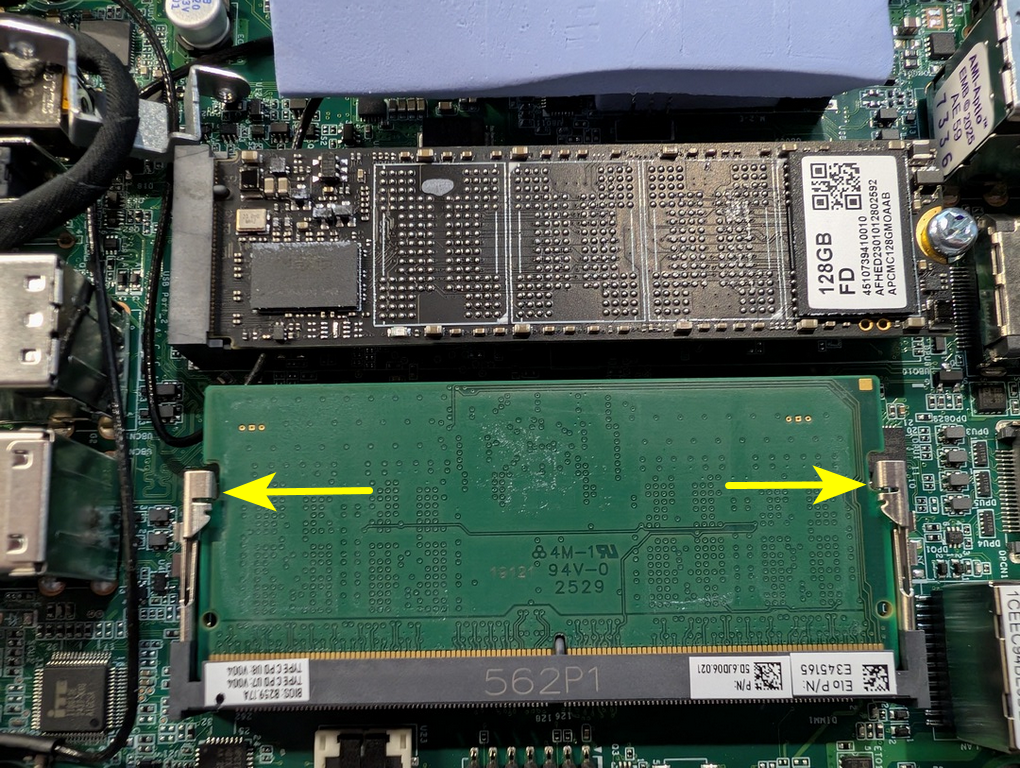

- Używając palców, delikatnie naciśnij dwa zatrzaski na zewnątrz, aż moduł pamięci zwolni się i odskoczy do góry.

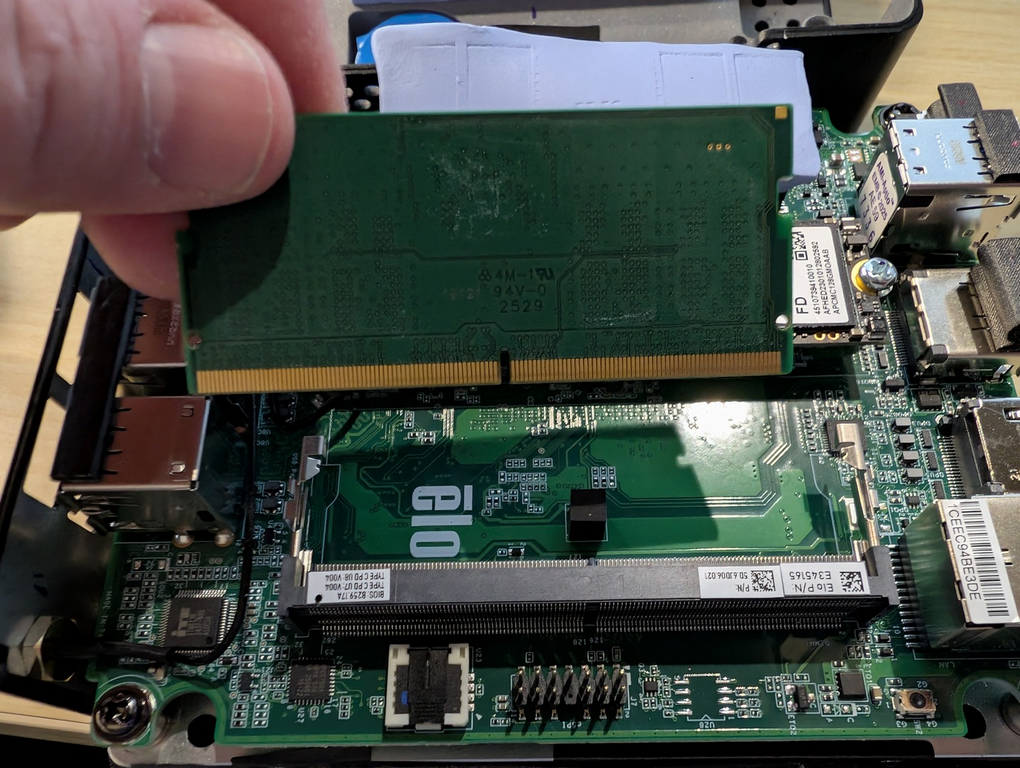

- Wyjmij moduł pamięci z gniazda, ciągnąc go prosto na około 30 stopni.
- Zainstaluj wspierany moduł DDR5 SO-DIMM, wkładając go do gniazda pod tym samym kątem, a następnie naciśnij go w dół, aż oba zatrzaski zablokują się na miejscu.
- Zainstaluj ponownie niebieską podkładkę termiczną na górze modułu pamięci.
- Złóż Backpack, odwracając kroki demontażu.
⚠ Ważne
Używaj tylko wspieranych modułów pamięci DDR5 SO-DIMM. Instalacja nieobsługiwanej pamięci może skutkować obniżoną wydajnością, niestabilnością systemu lub problemami z kompatybilnością.
Używaj tylko wspieranych modułów pamięci DDR5 SO-DIMM. Instalacja nieobsługiwanej pamięci może skutkować obniżoną wydajnością, niestabilnością systemu lub problemami z kompatybilnością.
Specyfikacje pamięci fabrycznej
| Model | Konfiguracja pamięci fabrycznej |
|---|---|
| Intel N97 | 8 GB DDR5-4800 SO-DIMM zainstalowane w jednym gnieździe. Możliwość rozbudowy do 16 GB maksymalnie. |
| Intel Core i3 | 16 GB DDR5-4800 SO-DIMM zainstalowane w jednym gnieździe. Możliwość rozbudowy do 16 GB maksymalnie. |
| Intel Core i5 | 16 GB DDR5-5600 SO-DIMM zainstalowane w jednym z dwóch gniazd. Możliwość rozbudowy do 64 GB maksymalnie przy użyciu dwóch modułów DDR5-5600 SO-DIMM.12 |
1 Maksymalna wspierana pojemność pamięci wynosi 64 GB przy użyciu dwóch modułów DDR5-5600 SO-DIMM.
2 Przed zakupem dodatkowej pamięci, zweryfikuj producenta fabrycznie zainstalowanego modułu pamięci, aby zapewnić kompatybilność z nowym zestawem pamięci.
💡 Wskazówka
W celu uzyskania najlepszej wydajności i kompatybilności, instaluj moduły pamięci o dopasowanej pojemności, prędkości i producencie, gdy tylko to możliwe, szczególnie przy populacji obu gniazd pamięci w modelach Intel Core i5.
W celu uzyskania najlepszej wydajności i kompatybilności, instaluj moduły pamięci o dopasowanej pojemności, prędkości i producencie, gdy tylko to możliwe, szczególnie przy populacji obu gniazd pamięci w modelach Intel Core i5.
