Artykuł ten zawiera instrukcje dotyczące wymiany dysku SSD w plecaku Elo Backpack® z procesorem Intel.
ℹ Przed rozpoczęciem
Przed serwisowaniem urządzenia wyłącz je, odłącz wszystkie kable i urządzenia peryferyjne oraz zastosuj odpowiednią ochronę przed ESD (wyładowaniem elektrostatycznym), aby zapobiec uszkodzeniu wewnętrznych komponentów.
Przed serwisowaniem urządzenia wyłącz je, odłącz wszystkie kable i urządzenia peryferyjne oraz zastosuj odpowiednią ochronę przed ESD (wyładowaniem elektrostatycznym), aby zapobiec uszkodzeniu wewnętrznych komponentów.
Procedura wymiany SSD
- Umieść plecak Elo Backpack z Intelem na czystej, zabezpieczonej powierzchni roboczej.
- Usuń śrubę mocującą zasilacz, a następnie usuń zasilacz.
- Jeśli zainstalowane są uchwyty montażowe, usuń cztery śruby mocujące i odłącz uchwyty.
- Za pomocą śrubokręta Phillips PH1 usuń piętnaście (15) śrub mocujących obudowę.
- Ostro oddziel górną pokrywę od dolnej obudowy.
Metalowa pokrywa może lekko przylegać do obudowy. W razie potrzeby użyj plastikowego narzędzia do podważania, aby delikatnie zacząć oddzielać pokrywę, zanim uniesiesz ją ręką.

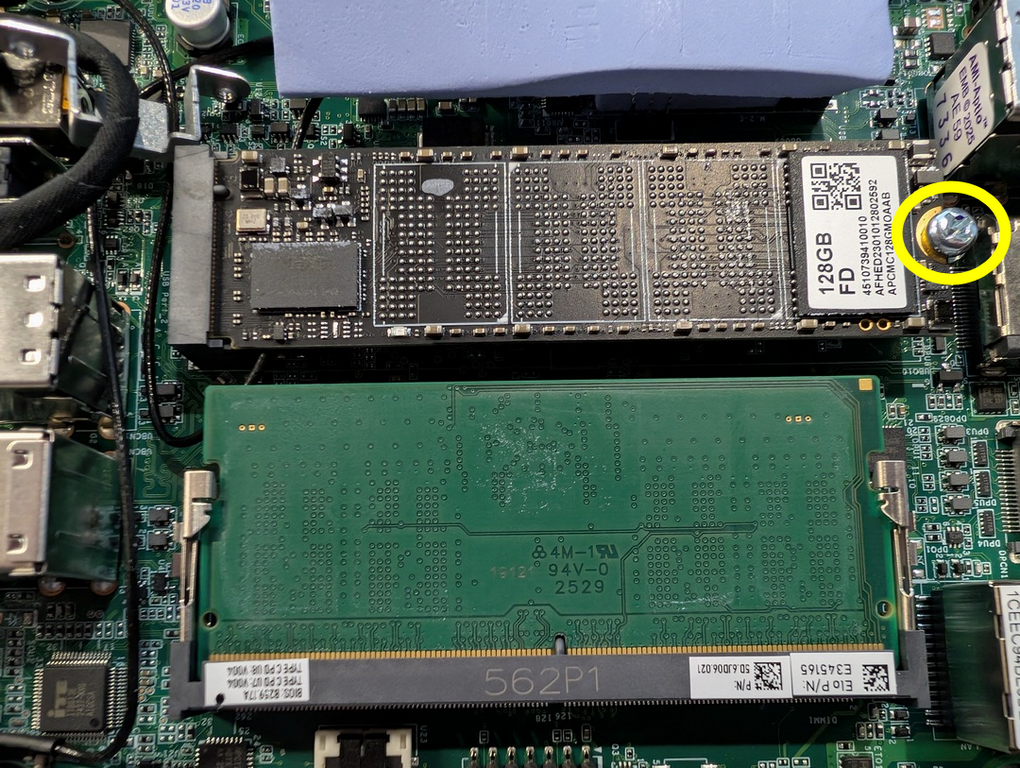

Uważaj, aby nie uszkodzić złącza baterii RTC ani jego okablowania. - Za pomocą śrubokręta Phillips usuń śrubę mocującą SSD.
- Ostro wysuń SSD z gniazda M.2.
- Zainstaluj obsługiwany dysk SSD zastępczy, zabezpiecz go śrubą mocującą i ponownie złóż plecak, odwracając kroki demontażu.
⚠ Ważne
Używaj tylko obsługiwanych dysków SSD M.2 PCIe (NVMe). Instalacja nieobsługiwanych urządzeń pamięci masowej może prowadzić do obniżonej wydajności lub problemów z kompatybilnością.
Używaj tylko obsługiwanych dysków SSD M.2 PCIe (NVMe). Instalacja nieobsługiwanych urządzeń pamięci masowej może prowadzić do obniżonej wydajności lub problemów z kompatybilnością.
Specyfikacje fabrycznych SSD
| Model | Fabryczny SSD |
|---|---|
| Intel N97 | 128 GB M.2 PCIe (NVMe) SSD, 80 TBW |
| Intel Core i3 / Core i5 | 256 GB M.2 PCIe (NVMe) SSD, 160 TBW |
Uwaga: GB oznacza miliard bajtów w odniesieniu do pojemności pamięci. Pojemność dostępna dla użytkownika jest mniejsza z powodu formatowania i oprogramowania systemowego.
