Artykuł ten zawiera instrukcje dotyczące wymiany baterii zegara czasu rzeczywistego (RTC) w plecaku Elo® z procesorem Intel.
ℹ Zanim Zaczniesz
Przed serwisowaniem urządzenia, wyłącz je, odłącz wszystkie kable zasilające i peryferyjne oraz użyj odpowiedniej ochrony ESD (wyładowania elektrostatycznego), aby zapobiec uszkodzeniu wewnętrznych komponentów.
Przed serwisowaniem urządzenia, wyłącz je, odłącz wszystkie kable zasilające i peryferyjne oraz użyj odpowiedniej ochrony ESD (wyładowania elektrostatycznego), aby zapobiec uszkodzeniu wewnętrznych komponentów.
Procedura Wymiany Baterii RTC
- Umieść plecak Elo z Intelem na czystym, zabezpieczonym miejscu roboczym.
- Usuń śrubę mocującą zasilacz, a następnie wyjmij zasilacz.
- Jeśli zainstalowano uchwyty montażowe, usuń cztery śruby mocujące i odczep uchwyty.
- Używając wkrętaka Phillips PH1, usuń piętnaście (15) śrub mocujących obudowę.
- Ostro oddziel pokrywę górną od dolnej obudowy.
Metalowa pokrywa może nieco przylegać do obudowy. W razie potrzeby użyj plastikowego narzędzia do podważania, aby delikatnie zacząć oddzielać pokrywę, zanim uniesiesz ją ręcznie.

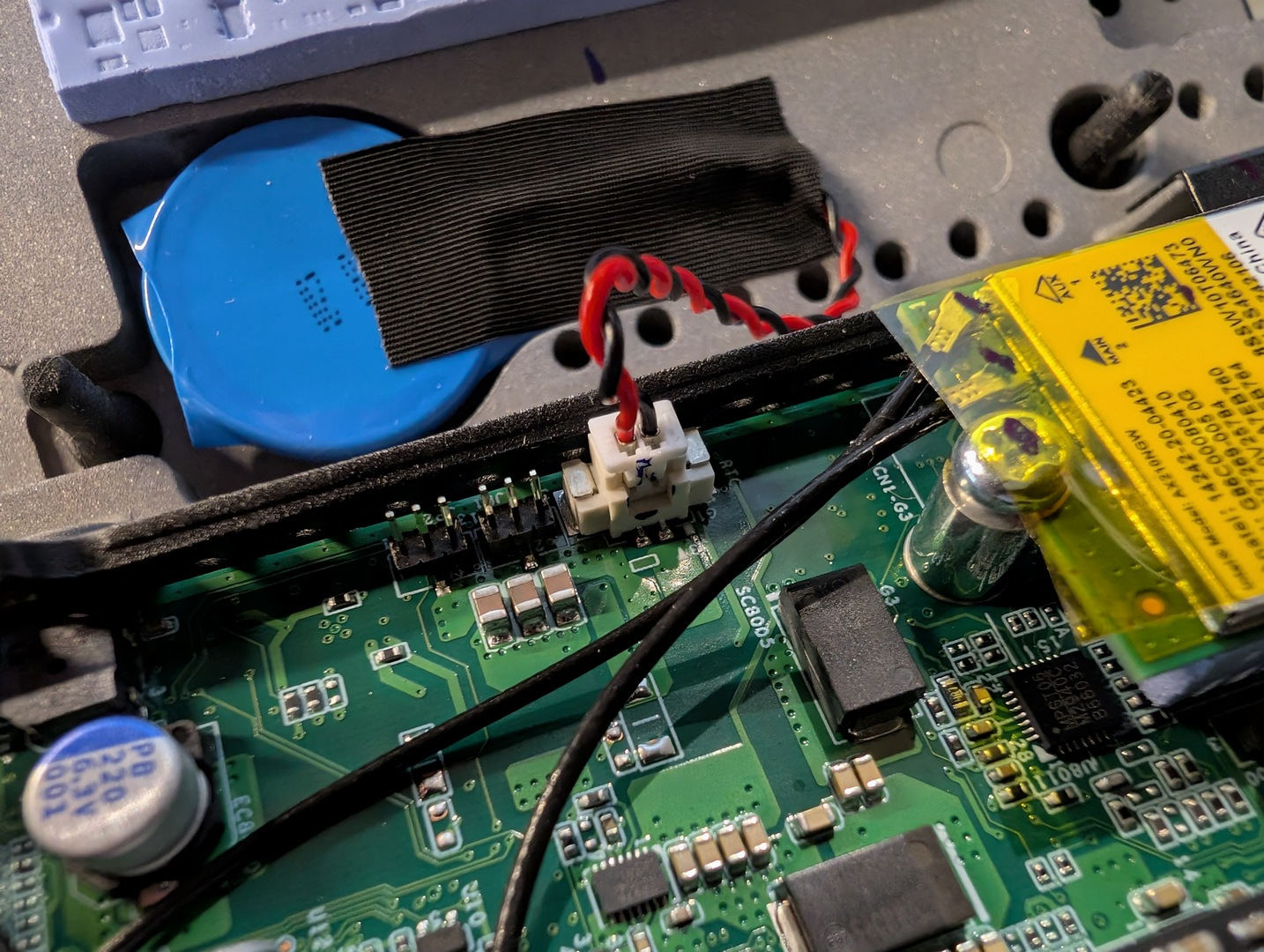

Uważaj, aby nie uszkodzić złącza baterii RTC ani jej przewodów. - Odłącz złącze baterii RTC od płyty systemowej.
- Ostro odklej czarną taśmę materiałową mocującą baterię RTC, a następnie wyjmij baterię z obudowy.
- Zainstaluj wymiennik wysokotemperaturową baterię litową w kształcie monety CR2450W w oryginalnym miejscu.
- Przymocuj wymienioną baterię używając oryginalnej czarnej taśmy materiałowej.
- Ponownie podłącz złącze baterii RTC do płyty systemowej.
- Złóż plecak, odwracając kroki demontażu.
⚠ Ważne
Wymień baterię RTC tylko na ten sam typ baterii lub na zatwierdzony przez Elo odpowiednik: wysokotemperaturowa bateria litowa w kształcie monety CR2450W. Użycie niewłaściwego typu baterii może skutkować niewłaściwym działaniem lub uszkodzeniem systemu.
Wymień baterię RTC tylko na ten sam typ baterii lub na zatwierdzony przez Elo odpowiednik: wysokotemperaturowa bateria litowa w kształcie monety CR2450W. Użycie niewłaściwego typu baterii może skutkować niewłaściwym działaniem lub uszkodzeniem systemu.
Specyfikacje Baterii RTC
| Specyfikacja | Wartość |
|---|---|
| Typ baterii | CR2450W |
| Chemia | Bateria litowa na dwutlenku manganu w kształcie monety |
| Ocena Temperaturowa | Wysoka Temperatura |
💡 Wskazówka
Wymiana baterii RTC może zresetować datę systemową, czas oraz ustawienia BIOS, jeśli bateria została całkowicie rozładowana. Sprawdź konfigurację BIOS i zegar systemowy po zakończeniu wymiany.
Wymiana baterii RTC może zresetować datę systemową, czas oraz ustawienia BIOS, jeśli bateria została całkowicie rozładowana. Sprawdź konfigurację BIOS i zegar systemowy po zakończeniu wymiany.
