Rozwiązywanie błędu "Weryfikacja podpisu nie powiodła się błąd 21" podczas aktualizacji OTA przez USB
Grupa docelowa: Klienci Elo i Zebra
Typ artykułu: Procedura publiczna
Objaw
Podczas próby zastosowania aktualizacji oprogramowania układowego Over-the-Air (OTA) przez USB na urządzeniu opartym na Androidzie (takim jak Elo Backpack), proces instalacji nie powodzi się na ekranie Android Recovery i przerywa z komunikatami o błędach weryfikacji.

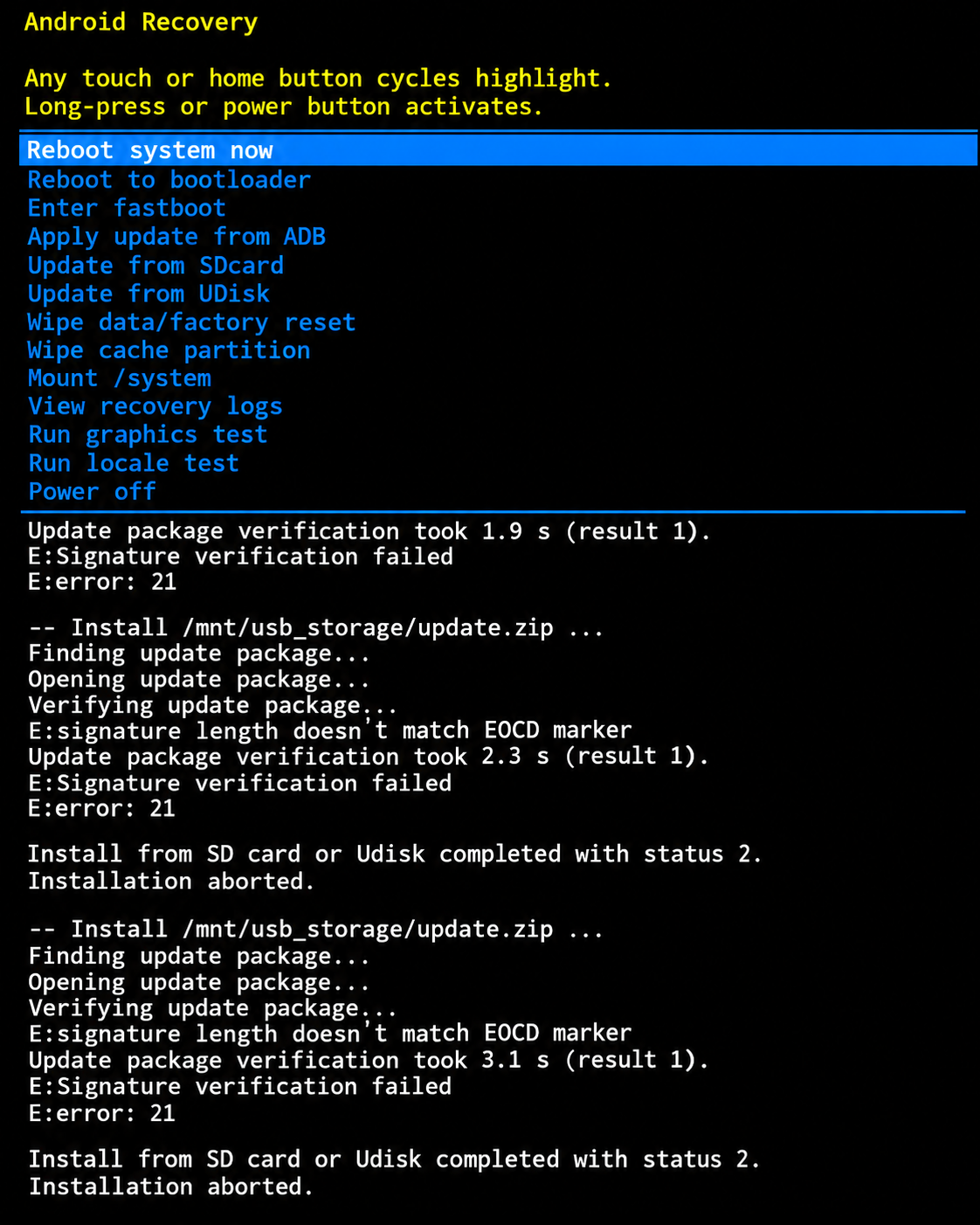

Graficzna reprezentacja logów błędu:
Analiza przyczynowa
Błąd ten wskazuje, że ładunek update.zip jest kryptograficznie nieprawidłowy lub stracił integralność strukturalną. Błąd markeru EOCD (End of Central Directory) wyraźnie wskazuje, że struktura pliku zip jest przycięta, uszkodzona lub w inny sposób nieczytelna. To uniemożliwia systemowi przeprowadzenie obowiązkowej kontroli podpisu, uruchamiając kod błędu 21 jako środek bezpieczeństwa chroniący urządzenie przed zablokowaniem systemu.
Najczęściej jest to spowodowane:
- Uszkodzony dysk USB: Wadliwe bloki pamięci flash (złe sektory) lub niestabilne kontrolery uszkadzają ładunek podczas lokalnego transferu plików.
- Niekompletne pobranie: Pakiet OTA został przerwany lub uszkodzony podczas pobierania z portalu.
- Niepoprawny obraz docelowy: Certyfikaty bezpieczeństwa ładunku nie odpowiadają firmware BSP na fizycznej rewizji sprzętu.
Kroki rozwiązania krok po kroku
-
Wyczyść pliki lokalne: Usuń poprzedni
update.zipzarówno z komputera, jak i z dysku USB, aby zapobiec przypadkowemu ponownemu użyciu. -
Pobierz czysty ładunek oprogramowania układowego: Ponownie pobierz oficjalny pakiet OTA z Portalu Wsparcia Klienta Elo. Jeśli na stronie są podane sumy kontrolne MD5/SHA-256, zweryfikuj integralność pliku lokalnego za pomocą narzędzi wiersza poleceń (np. używając
CertUtil -hashfile update.zip SHA256na Windowsie). - Przygotuj nowy dysk USB: Przełącz się na inny, wysokiej jakości dysk USB. Sformatuj dysk dokładnie z systemem plików FAT32.
-
Przenieś ładunek: Skopiuj nowo pobrany
update.zipbezpośrednio do katalogu głównego dysku USB (nie wypakowuj kontenera ZIP). - Bezpiecznie wysuń i zamontuj: Bezpiecznie wyjmij dysk USB z komputera, włóż go do interfejsu USB-A na Elo Backpack i kontynuuj proces instalacji za pomocą konsoli Android Recovery.
-
Użyj alternatywnych nośników: Jeśli błędy weryfikacji utrzymują się na wielu dyskach USB, spróbuj zaktualizować, używając alternatywnego medium fizycznego. Dokładnie sformatuj wysokiej jakości kartę MicroSD do FAT32, skopiuj
update.zipdo jej katalogu głównego i wybierz opcję zastosowania aktualizacji z karty SD w menu odzyskiwania.
💾 1. Wybór odpowiedniego rozmiaru karty SD
Aby zapewnić bezproblemowy proces aktualizacji, zdecydowanie zalecamy użycie karty Micro SD o pojemności 32GB lub mniejszej.
- Karty ≤ 32GB: Mogą być szybko i łatwo sformatowane do FAT32 za pomocą domyślnego narzędzia formatowania Windows.
- Karty > 32GB: Domyślne narzędzia formatowania Windows nie obsługują partycjonowania woluminów większych niż 32GB w FAT32 (Windows domyślnie przypisuje większym kartom exFAT lub NTFS, które nie są obsługiwane przez bootloader).
🔧 2. Instrukcje formatowania
Opcja A: Użycie standardowych narzędzi Windows (dla kart SD 32GB lub mniejszych)
- Włóż kartę Micro SD do czytnika kart w swoim komputerze.
- Otwórz Eksplorator plików i przejdź do Ten komputer.
- Kliknij prawym przyciskiem myszy na napędzie karty SD i wybierz Formatuj...
- W sekcji System plików, wybierz FAT32 z menu rozwijanego.
- Zostaw rozmiar jednostki alokacji jako domyślny, zaznacz Szybkie formatowanie, a następnie kliknij Start.
Opcja B: Użycie narzędzi firm trzecich (wymagane dla kart SD większych niż 32GB)
Jeśli musisz użyć karty SD większej niż 32GB, będziesz musiał skorzystać z narzędzia firm trzecich, aby pominąć domyślne ograniczenia pobliskich woluminów Windows i wymusić format FAT32:
- Pobierz i otwórz zaufane narzędzie do formatowania, takie jak Rufus lub FAT32 Format GUI.
- Starannie wybierz swoje docelowe urządzenie karty SD.
- Upewnij się, że docelowy wybór rozruchu jest ustawiony na "Niebootowalna" lub "FreeDOS" (w zależności od układu narzędzia) i ustaw system plików na FAT32.
- Kliknij Start / Formatuj, aby zastosować zmiany.
