Este artigo explica como encontrar informações sobre P/N: E571601, Kit de fonte de alimentação para Europa e Coreia

As informações abaixo são para o Power Brick de 50W vendido para monitores Elo Open Frame utilizados na Europa e/ou na Coreia.

• Kit de Power Brick Elo, P/N: E571601
• Código UPC: 741149326070
• Descrição P/N Elo: ELO-PWR-BRICKCAB-LVL6-EU-KR-12V, 50W-R
• Geografia pretendida: Europa ou Coreia
• P/N da base do adaptador de energia: E217485

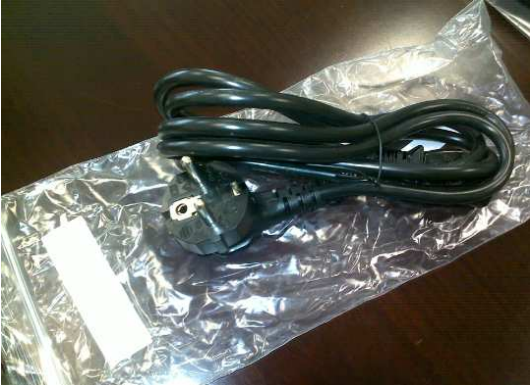

• Descrição do cabo de alimentação AC: Preto, 1,8m, plugue EU/KR para IEC 60320-C13

Especificações:

1. ÂMBITO
•    Este documento define a especificação para o Power Brick Delta ADP-50YH.

2. DESCRIÇÃO GERAL
•    Power Brick Externo de 50W ・Nível VI ・LPS ・Conformidade com RoHS

3. ESPECIFICAÇÕES GERAIS
•    Power Brick Delta
•    Dimensões 120mm (L) × 52,5mm (W) × 32,5mm (H) ou 110mm (L) × 62,0mm (W) × 31,5mm (H) (sem protrusão e cabo)
•    Peso - Aproximadamente 284g
•    Plugue - 3 pinos (IEC60320-1 C14)
•    Cor - Preto
•    Saída - Cabo DC


4. ESPECIFICAÇÕES AMBIENTAIS
•    Temperatura de funcionamento 0～40℃
•    Umidade de funcionamento Delta: 8～95%RH (Sob não condensação）
•    Temperatura de armazenamento Delta: -20～95℃
•    Umidade de armazenamento 10～90%RH (Sob não condensação）5～95%RH (Sob não condensação）

5. ESPECIFICAÇÕES DE ENTRADA
•    Tensão

•    Frequência

•    Corrente de entrada AC - Delta: Máx.1.7A

6. ESPECIFICAÇÕES DE SAÍDA (POWER BRICK）
•    Tensão de classificação - DC12V
•    Corrente de saída - Máx. 4.16A
•    Tensão de ondulação - Menos de 300mVp-p (Sob entrada de energia AC normal）

7. ESPECIFICAÇÕES DE SEGURANÇA
•    Corrente de vazamento - Delta: menos de 0.60mA
•    Tensão de resistência - 3000VAC, menos de 10mA, 1seg
•    Resistência de isolamento - DC500V, maior que 20MΩ, 1seg
•    Outros


8. REGULAMENTAÇÃO
•    Power brick


9. CONFIABILIDADE
•    MTBF - Delta: 100.000 horas (Sob 25℃）

10. PRECAUÇÕES E OUTROS
•    Apenas para power brick
•    Garantia anulada com modificação pelo cliente.
•    Mudança de especificação - Esta especificação será atualizada sem aviso prévio.

Fotos





Desenhos
