Este artigo fornece especificações para o bloco de energia P/N: E516762.

O ATS090A1-G190 é um adaptador de energia AC-DC universal de 90W projetado para controladores industriais e aplicações I.T.E. Ele fornece saída DC de 19V com alta eficiência e múltiplas características de proteção.

Recursos

• Entrada: Universal 100 ~ 240 VAC / 50 ~ 60 Hz, sem necessidade de interruptor deslizante
• Saída: +19.0 V / 0 ~ 4.7 A
• Dimensão do Estojo: 133,5 (L) × 53,5 (W) × 33,0 (H) ± 1 mm
• Eficiência: Média ≥ 88%, ≥ 79% @ 10% de carga

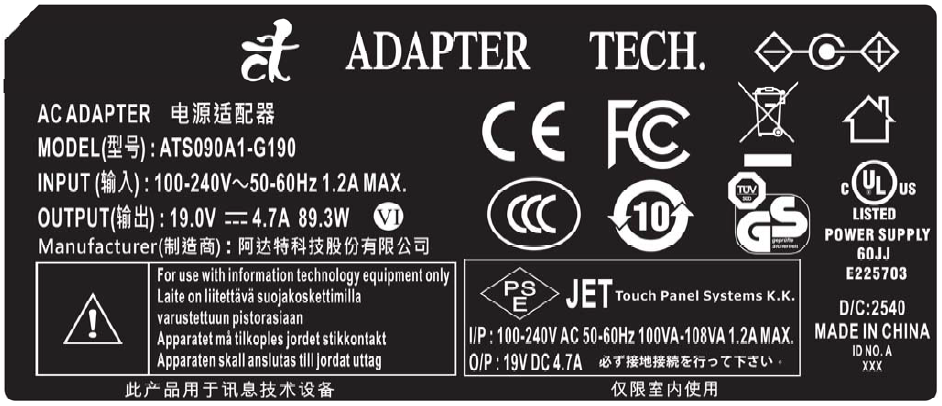

• Segurança: Certificado CUL / UL / GS / PSE / CCC
• EMI: Classe B CE / FCC (condução & radiação)
• Proteção: OVP, SCP, OCP, OTP
• Aplicação: Adequado para uso em I.T.E. e controladores industriais
• Padrões: Em conformidade com DoE Level VI / ErP Lot 7

Especificações de Entrada

• Tensão: Universal 100 ~ 240 VAC, monofásica
• Frequência: 50 ~ 60 Hz
• Corrente: 1,2 A Máx.
• Corrente de Impulso: 80 A máx @ 230 VAC (início a frio, 25°C, carga máxima)
• Eficiência: Média ≥ 88% (115 & 230 VAC), ≥ 79% @ 10% de carga
• Consumo de Energia: ≤ 0,21 W (sem carga)
• Fator de Potência: ≥ 0,9 @ carga total
• Nota: Eficiência média (Eff_av) calculada a partir de medições de 25%, 50%, 75% e 100% de carga

Especificações de Saída

• Tensão de Saída DC: +19.0 V ± 5%
• Corrente: 4.7 A Máx.
• Regulação: 18.05 V min ~ 19.0 V tip ~ 19.95 V máx
• Ripple & Ruído: 228 mVp-p Máx (largura de banda de 20 MHz, capacitores de 0,1 μF + 47 μF na saída)
• Poder Total: 89.3 W Máx.

Características de Proteção

• Proteção contra Sobretensão (OVP): 150% Vout Máx, interrupção em 50% de carga
• Proteção contra Curto-Circuito (SCP): Recuperação automática
• Proteção contra Sobrecorrente (OCP): 180% Iout Máx, recuperação automática
• Proteção contra Sobretensão (OTP): Recuperação automática

Requisitos de Segurança

• Resistência Die Elétrica: Primário para secundário 3000 VAC RMS, Primário para aterramento 1770 VAC RMS, 1 minuto cada
• Resistência de Isolamento: ≥ 10 MΩ, 500 VDC (Primário para Secundário / Primário para Aterramento)
• Corrente de Vazamento: <5 ma="mA" rms="RMS">
• Teste de Aterramento: <0.1>

Desempenho Ambiental & Operacional

• Temperatura de Operação: -20°C ~ +40°C
• Temperatura de Armazenamento: -20°C ~ +80°C
• Umidade de Operação: 20% ~ 80% RH (sem condensação)
• Umidade de Armazenamento: 10% ~ 90% RH (sem condensação)
• Resfriamento: Convecção de ar natural

Confiabilidade

• MTBF: 300.000 horas (calculado @ 25°C usando Telcordia SR-332)

Especificações Mecânicas

• Peso: 292 g (referência)
• Tipo de Cabo: Preto UL1185 18AWG (fio + plugue)

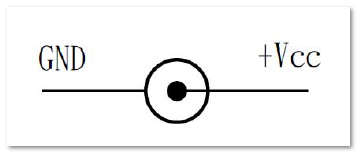

• Plugue: 5.5 × 2.5 × 8.5 mm, designação de pinos Tuning Fork & Cannelure

• Comprimento do Cabo: 1800 mm
• Dimensão do Estojo: 133,5 mm (L) × 53,5 mm (W) × 33 mm (H) ± 1 mm
• Inflamabilidade do Material: UL 94V-0

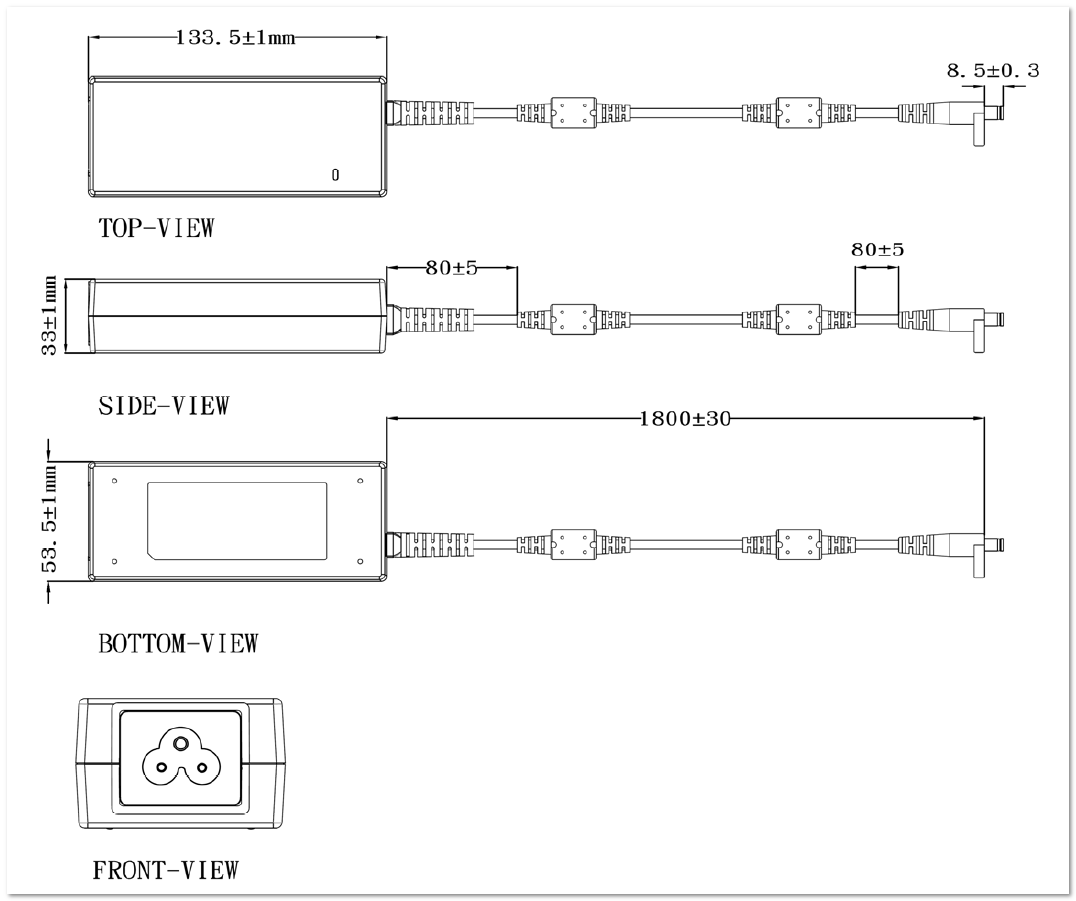

• Aparência Externa: Conforme desenho técnico abaixo (escala → mm)
