Este artigo fornece especificações para o adaptador de energia P/N: E611640.

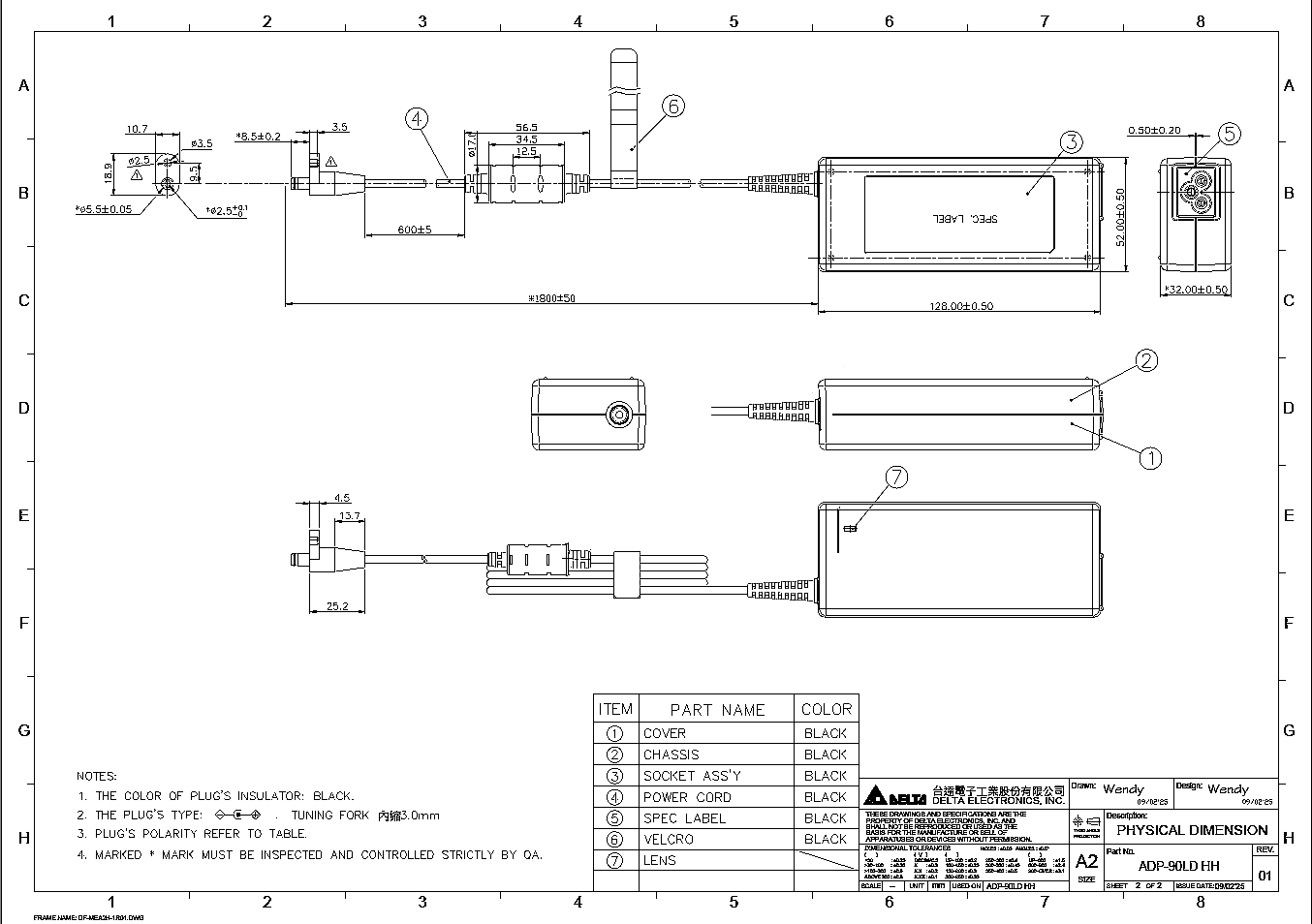

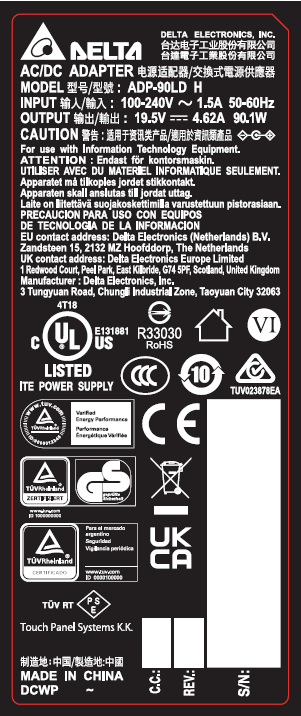

O Delta ADP-90LD H é um adaptador de energia AC-DC universal de 90W projetado para laptops, controladores industriais e outras aplicações I.T.E. Ele fornece uma saída DC de 19,5V com alta eficiência, recursos de proteção completos e conformidade com normas de segurança internacionais.

1. Especificações Elétricas

1.1 Características de Entrada

• Tensão Nominal: 120 ~ 240 VAC
• Faixa de Tensão de Entrada: 90 ~ 264 VAC
• Frequência Nominal: 50 ~ 60 Hz
• Faixa de Frequência: 47 ~ 63 Hz
• Corrente: Máx 1,5 A RMS a 90 VAC; 0,8 A RMS a 180 VAC, carga máx
• Corrente de Inrush (Partida a Frio): <150 a="A" at="at" vin="115/230" vac="VAC">
• Poder de Entrada AC: <160 90="90" w="W" at="at" max="max" load="load">
• Consumo de Energia Sem Carga: Máx 150 mW
• Eficiência Média: ≥ 89% (25%, 50%, 75%, 100% carga, 115 & 230 VAC)
• PFC Ativo: PF ≥ 0,90 em carga total (115/230 VAC, 60 Hz)

1.2 Características de Saída

• Tensão Nominal: 19,5 V DC
• Faixa de Tensão: 18,5 ~ 20,5 V (0 ~ 4,62 A)
• Corrente: 0 ~ 4,62 A
• Corrente de Carga de Pico: 4,62 A (ciclo 90%, 36 s) até 5,64 A (ciclo 10%, 4 s)
• Ripple de Saída & Ruído: <600 10="10" 20="20" mvp-p="mVp-p" with="with" mhz="MHz" caps="caps" at="at">
• Tempo de Ativação: <3 90="90" s="s" at="at" max="max" load="load" and="and" vac="VAC" input="input">
• Tempo de Elevação: 2 ~ 100 ms (10% → 90% tensão de saída, carga máxima, 90 VAC)
• Tempo de Queda: 0 ~ 400 ms (90% → 10% tensão de saída, carga máxima, 90 VAC)
• Proteção:
  • Proteção contra Sobretensão (OVP): Mantém entre 21,6 ~ 25 V
  • Proteção contra Curtos-Circuitos (SCP): Mantém, sem danos
  • Proteção contra Sobrecorrente (OCP): Limitada a 5,7 ~ 9 A
  • Proteção Térmica (OTP): Mantém; reinicialização por AC, ponto de disparo 110 ~ 120°C
• Variação Dinâmica de Carga: 0,05 A → 100% carga, taxa de variação 2,5 A/µs, 100 Hz ~ 10 kHz, overshoot/undershoot de tensão <1,5 v="V">
• Overshoot/Undershoot: Monotônico durante liga/desliga; overshoot máximo 21,5 V
• Carga Capacitiva do Sistema: 100 μF, plug-in ao vivo não desliga o adaptador
• Brown Out: Disparado <40 vac="VAC" at="at" max="max" load="load">

2. Especificações Ambientais

• Temperatura de Operação: 0 ~ 40 °C
• Temperatura de Armazenamento: -40 ~ 70 °C
• Umidade de Operação: ≤ 95% RH
• Umidade de Armazenamento: ≤ 95% RH (sem condensação)
• Altitude de Operação: Até 5000 m (16.400 pés)
• Altitude de Armazenamento: Até 10.700 m (35.000 pés)
• Corrente de Vazamento: <50 50="50" 240="240" hz="Hz">
• Refrigeração: Convecção de ar natural

3. Compatibilidade Eletromagnética

• Emissões Conduzidas: CISPR 32 Classe B
• Emissões Radiadas: CISPR 32 Classe B
• Ruído de Modo Comum: 10 kHz ~ 400 kHz, <400 mvrms="mVrms">
• Picos de Transientes Elétricos Rápidos: IEC1000-4-4 Nível 3, operação normal, sem falhas
• Surto de Raios: IEC1000-4-5 Nível 3, operação normal, sem falhas
• Descarga Eletrostática: IEC1000-4-2, contato ±8 kV, ar ±15 kV, Critério C: degradação temporária aceitável, sem falhas

4. Testes de Isolamento e Segurança

• Resistência de Isolamento: ≥ 30 MΩ @ 500 VDC entre entrada AC e secundário por 1 minuto
• Resistência Dieletrica (Hi-Pot): AC 3 kV, 1 min; corrente de corte <10 ma="mA">
• Aumento de Temperatura da Superfície do Caso: ΔT ≤ 50°C em carga total, entrada 100/240 VAC, colocado sobre superfície de madeira
