Este artigo fornece informações técnicas sobre P/N: E695530, Carregador USBC PD de 18W com opções de plugue (EUA, UE, RU).
Este Adaptador de Energia acompanha o dispositivo Elo Pay de 7 polegadas.
Especificações do Adaptador de Energia – Número da peça Billion BQ018-090200CXXMEW0
Classificações da Tensão de Saída
5V / 3A
9V / 2A
5.9V / 3A
11V / 2A
Especificações Elétricas
Requisitos de Entrada
Tensão de Entrada
Faixa de Operação: 100 – 240 VAC
Faixa de Design: 90 – 264 VAC
Frequência da Linha de Entrada
Faixa de Operação: 50 – 60 Hz
Faixa de Design: 47 – 63 Hz
Corrente de Entrada
Máximo: 0.6 A com carga total a 230 VAC
Corrente de Inrush
Máximo: 70A a 230 VAC (arranque a frio, carga total, 25 ℃)
A interrupção da entrada suficiente para cair abaixo da regulação resetará a limitação de inrush.
Consumo de Energia
< 0.075 W com entrada de 115/230 VAC e saída de 5V
Eficiência
Medição a 25%, 50%, 75% e 100% de carga com entrada de 115/230 VAC (60/50Hz), após 30 minutos de burn-in.
| Saída | DOE VI | CoC V5 Tier II |
|---|---|---|
| 5V / 3A | 81.39% | 81.84% |
| 9V / 2A | 85.00% | 85.45% |
| 5.9V / 3A | 82.39% | 82.92% |
| 11V / 2A (máx. 18W) | 85.00% | 85.45% |
Requisitos de Saída
Tensão de Saída Classificada
Modo PD:
| Saída | Regulação da Tensão | Faixa de Carga |
|---|---|---|
| 5.0V | 4.75V – 5.25V | 0A – 3A |
| 9.0V | 8.55V – 9.45V | 0A – 2A |
Modo PPS:
| Saída | Regulação da Tensão | Faixa de Carga |
|---|---|---|
| 3.3V – 5.9V | 3.135V – 6.195V | 0A – 3A ±150mA |
| 3.3V – 11V | 3.135V – 11.55V | 0A – 2A ±150mA (máx. 18W) |
Carga Máxima
Na saída de 5V: 6.0A / 1ms sob condições de entrada de 115/230 VAC.

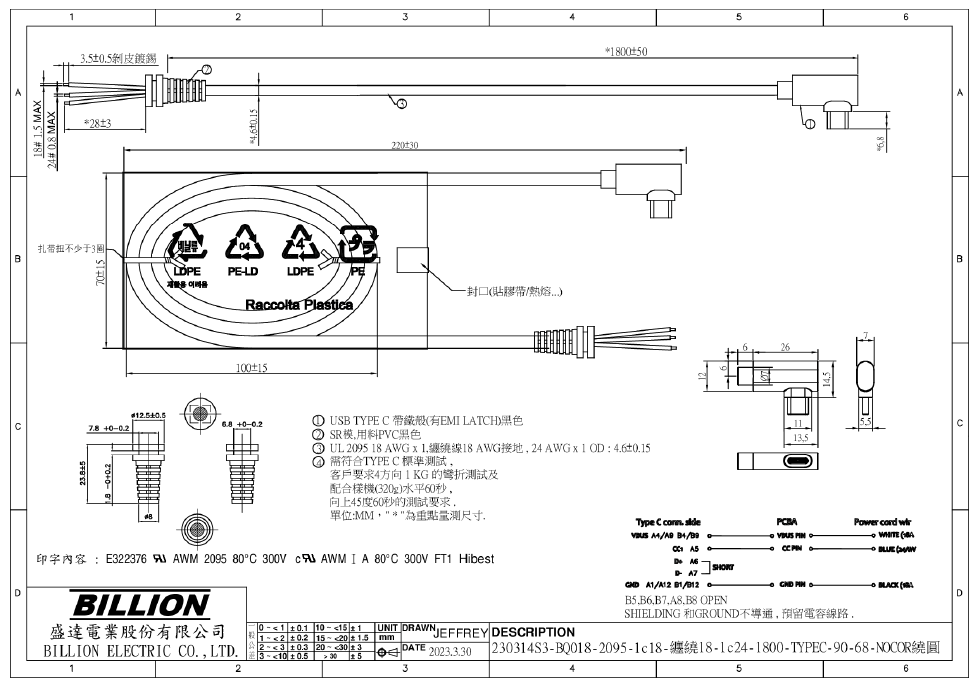

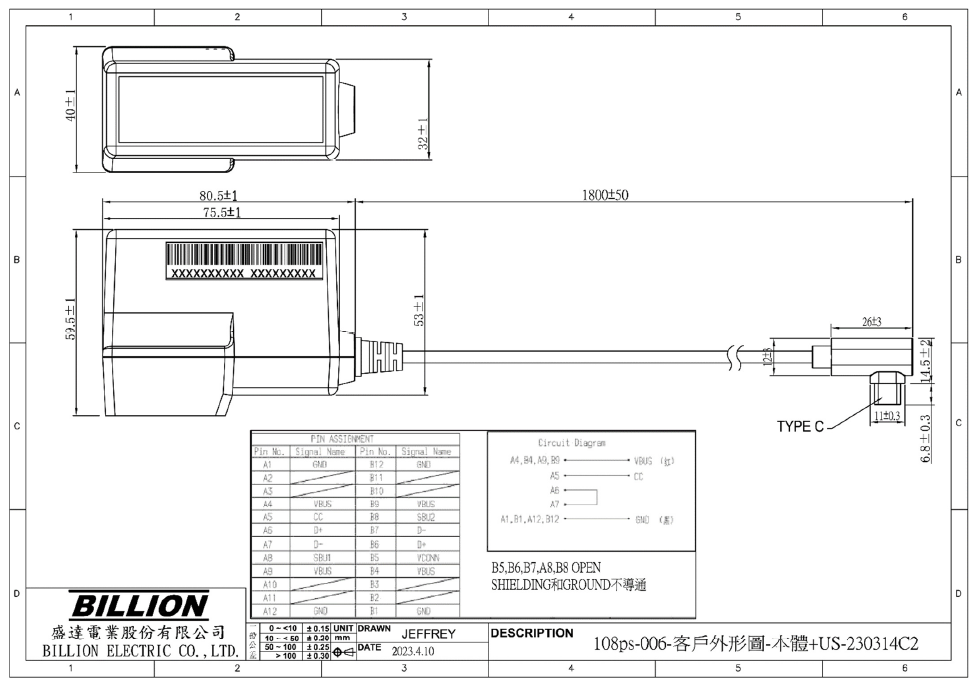

Desenho:

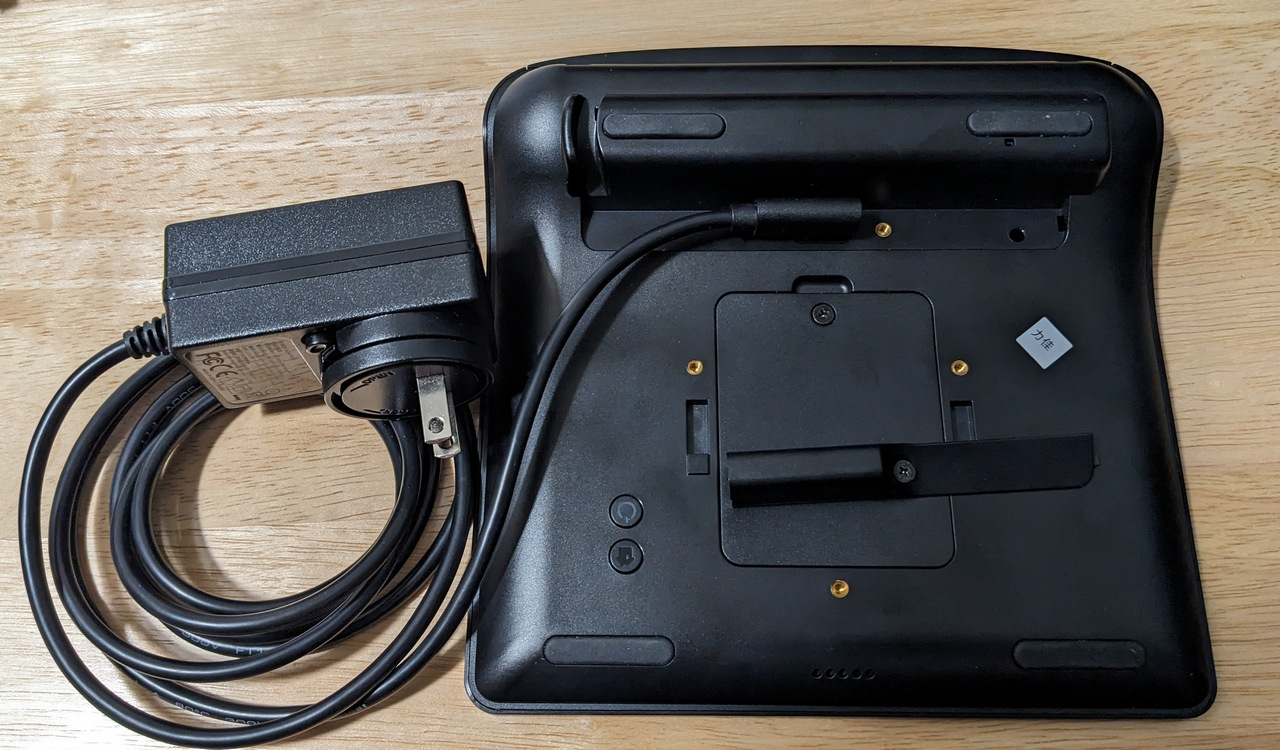

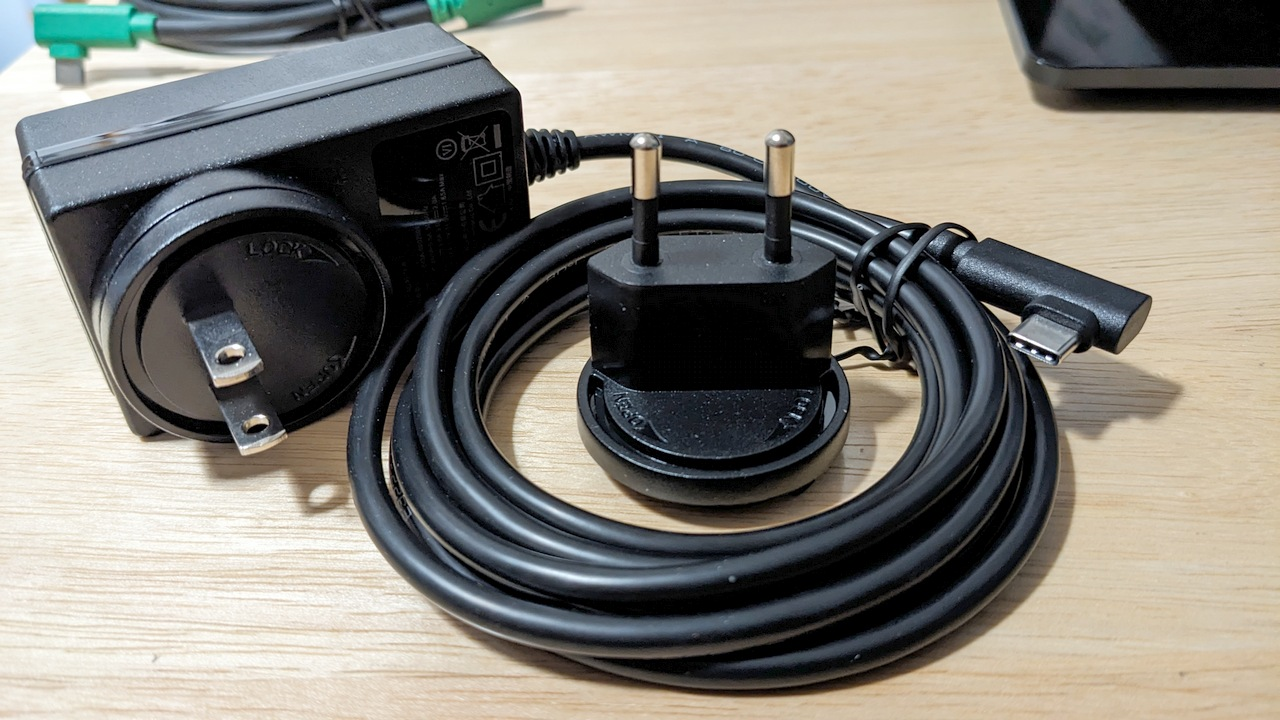

Fotos:
