Este artigo fornece especificações para Elo P/N: E695712, Adaptador de Energia de 120W.

Características Elétricas

Características de Entrada

Tensão Nominal

• Tensão de entrada nominal: 100 Vac – 240 Vac.

Faixa de Tensão de Entrada

• O adaptador deve operar de 90 Vac a 264 Vac.

Frequência Nominal

• Frequência nominal: 50 Hz – 60 Hz.

Frequência de Entrada

• Frequência de entrada: 47 Hz – 63 Hz.

Corrente de Entrada

• <2.0 A rms com entrada de 100 Vac e carga máxima.

Corrente de Surto

• A corrente de surto máxima deve ser inferior a 150 A com entrada de 264 Vac e não deve causar danos ao adaptador.

Eficiência Energética

• Eficiência mínima de 88% medida tanto em 115 Vac quanto em 230 Vac de tensão de entrada, em condições de carga de 25%, 50%, 75% e 100%, incluindo perda de cabo DC.

Potência em Espera

• Potência em espera máxima inferior a 0.21 W em 115 Vac e 230 Vac de entrada.

Características de Saída

Tensão de Saída Nominal

• A tensão de saída nominal é especificada em 24.0 VDC.

Faixa de Tensão de Saída

• A tensão de saída variará de 22.8 VDC a 25.2 VDC quando a carga for aplicada.

Potência Nominal

• Este adaptador suporta uma saída contínua de 120 Watts sob todas as condições especificadas.

Corrente Nominal

• Este adaptador pode operar de 0 A a 5 A, com a tensão de saída dentro da faixa especificada na seção Faixa de Tensão de Saída.

Ripple e Ruído de Saída (Tensão CA de Entrada: 100 V –240 V)

• A tensão de ripple de saída é limitada a 240 mV pico a pico ou menos.
• A tensão de ruído de saída também é limitada a 240 mV pico a pico ou menos.

Métodos Medidos:

• T1: Realizado usando um osciloscópio com largura de banda de 20 MHz.
• T2: Aplicado um capacitor cerâmico de 0.1 µF e um capacitor eletrolítico de 10 µF nos terminais do conector de saída.
• T3: Medições realizadas na extremidade do cabo DC.

Estabilidade

O adaptador opera de forma incondicional estável dentro de suas especificações normais de operação.

Proteção

Proteção contra Curto-Circuito

• O adaptador protege contra curtos-circuitos entre os terminais de saída sem resultar em riscos de incêndio ou danos, retomando a operação normal assim que o curto for removido.

Proteção contra Sobrecorrente

• Quando ocorre sobrecarga (120% < OCP <180%), a potência de entrada reduz ou cessa a saída sem causar danos, com recuperação automática após a remoção da condição de sobrecarga.

Carga de Pico

• Durante a operação com uma entrada de 100–220 Vac, a tensão de saída permanece dentro de 18–26 V, com cargas de pico específicas definidas como segue:
• 8 A de pico por uma duração de 2 ms (ciclo de trabalho aproximadamente 14, assumindo 2 A RMS), taxa de subida/queda: 2 .5 A/µs.
• 20 A de pico por uma duração de 100 µs (ciclo de trabalho aproximadamente 40, assumindo 2 A RMS), taxa de subida/queda: 2 .5 A/µs.

Dimensões do Conector:

• Plugue de barril DC de 2.5mm (+/- 0.1mm) ID, 5.5mm (+/- 0.05mm) OD do barril, 8.0mm (+/- 0.3mm) comprimento do barril) | Pino Central Positivo

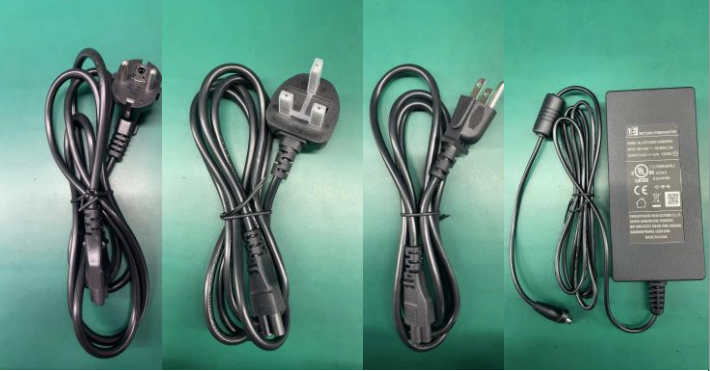

Foto:

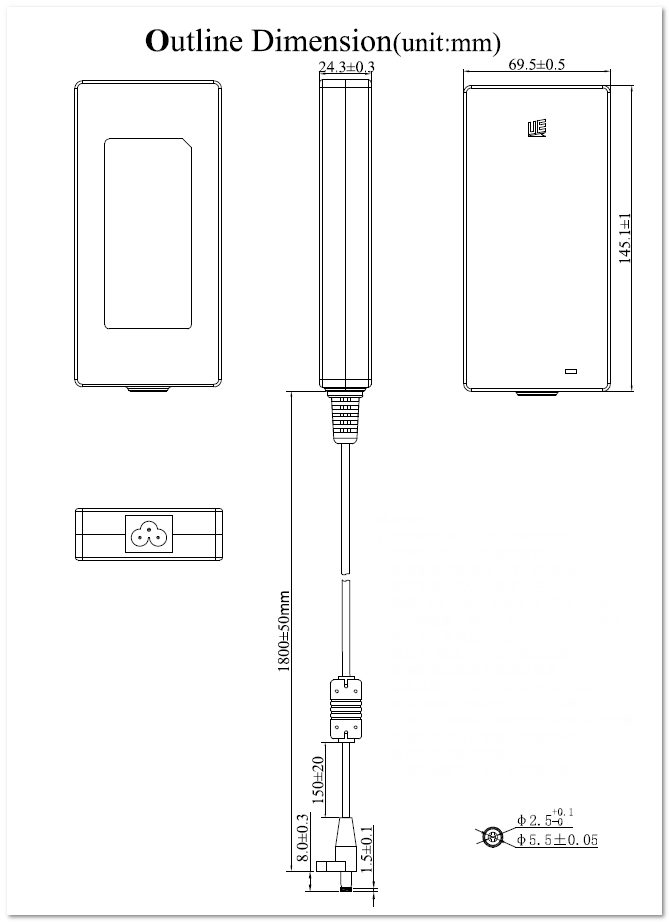

Desenho:
