Este artigo explica onde encontrar informações sobre P/N: E180092, Kit de Fonte de Alimentação do Reino Unido

As informações abaixo são para a Fonte de Alimentação de 50W vendida para monitores Elo Open Frame usados no Reino Unido.

• Kit de Fonte de Alimentação Elo, P/N: E180092
• Código UPC: 741149326087
• Descrição do P/N Elo: ELO-PWR-BRICKCAB- LVL6-UK12V, 4.16A, 50W-R
• Geografia Pretendida: Reino Unido
• P/N da Base do Adaptador de Energia: E217485

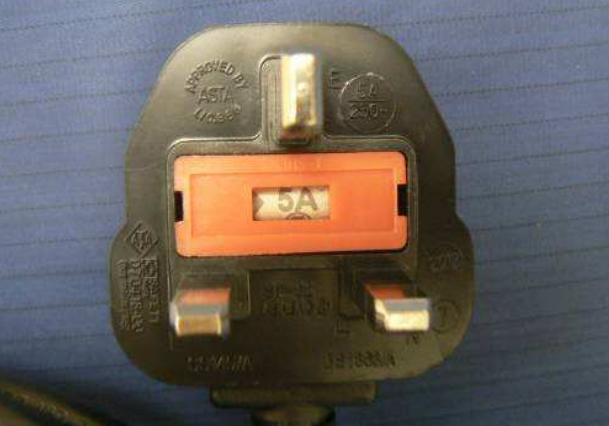

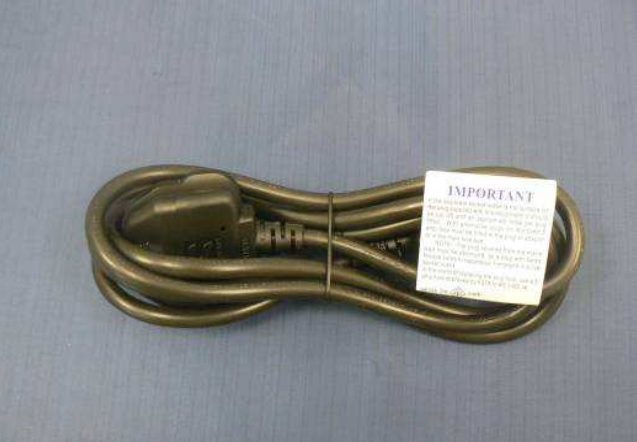

• Descrição do Cabo de Energia CA: Preto, 1.8m, plugue UK para IEC 60320-C13

Especificações:

1. ABRANGÊNCIA
•    Este documento define a especificação para a fonte de alimentação Delta ADP-50YH.

2. DESCRIÇÃO GERAL
•    Fonte de Alimentação Externa de 50W ・Nível VI ・LPS ・Compatível com RoHS

3. ESPECIFICAÇÕES GERAIS
•    Fonte de Alimentação Delta
•    Dimensões 120mm (L) × 52.5mm (W) × 32.5mm (H) ou 110mm (L) × 62.0mm (W) × 31.5mm (H) (sem protrusão e cabo)
•    Peso - Aproximadamente 284g
•    Plugue - 3 pinos (IEC60320-1 C14)
•    Cor - Preto
•    Saída - Cabo DC


4. ESPECIFICAÇÕES AMBIENTAIS
•    Temperatura de operação 0～40℃
•    Umidade de operação Delta: 8～95%RH (Sob condições sem condensação)
•    Temperatura de armazenamento Delta: -20～95℃
•    Umidade de armazenamento 10～90%RH (Sob condições sem condensação) 5～95%RH (Sob condições sem condensação)

5. ESPECIFICAÇÕES DE ENTRADA
•    Tensão

•    Frequência

•    Corrente de entrada CA - Delta: Máx.1.7A

6. ESPECIFICAÇÕES DE SAÍDA (FONTE DE ALIMENTAÇÃO）
•    Tensão nominal - DC12V
•    Corrente de saída - Máx. 4.16A
•    Tensão de ondulação - Menos de 300mVp-p (Sob entrada de energia CA normal)

7. ESPECIFICAÇÕES DE SEGURANÇA
•    Corrente de fuga - Delta: menos de 0.60mA
•    Tensão de resistência - 3000VAC, menos de 10mA, 1s
•    Resistência de isolamento - DC500V, maior que 20MΩ, 1s
•    Outros


8. REGULAMENTAÇÃO
•    Fonte de alimentação


9. CONFIABILIDADE
•    MTBF - Delta: 100.000 horas (Sob 25℃）

10. PRECAUÇÕES E OUTROS
•    Apenas para fonte de alimentação
•    Garantia anulada com modificação pelo cliente.
•    Alteração de especificação - Esta especificação será atualizada sem aviso prévio.

Fotos







Desenhos
