Este artigo fornece os desenhos e especificações do adaptador de energia E005277
Abaixo estão as especificações e desenhos para o kit de fonte E005277.
O kit do adaptador de energia E005277 incluirá um dos adaptadores de energia abaixo:
- E217485 PWR-BRICK,12V,50W,LVL VI,2.1D,DELTA
- E757851 PWR-BRICK,12V,50W,LVL VI,2.1D,FSP
Este Kit também contém um (1) Cabo de Alimentação CA: Preto, 1.8m, plugue NA para IEC 60320-C13
Especificações:
1. ÂMBITO
• Este documento define a especificação para a fonte Delta ADP-50YH ou FSP FSP050-DIBAN2.
2. DESCRIÇÃO GERAL
• Fonte Externa de 50W ・Nível VI ・LPS ・Conformidade RoHS
3. ESPECIFICAÇÃO GERAL
• Fonte Delta
• Dimensões 120mm (C) × 52.5mm (L) × 32.5mm (A) ou 110mm (C) × 62.0mm (L) × 31.5mm (A) (sem protuberância e cabo)
• Peso - Aproximadamente 284g
• Plugue - 3 pinos (IEC60320-1 C14)
• Cor - Preto
• Saída - Cabo DC
• Dimensões 120mm (C) × 52.5mm (L) × 32.5mm (A) ou 110mm (C) × 62.0mm (L) × 31.5mm (A) (sem protuberância e cabo)
• Peso - Aproximadamente 284g
• Plugue - 3 pinos (IEC60320-1 C14)
• Cor - Preto
• Saída - Cabo DC
o Comprimento Aproximadamente 1.8m
o Cabo 17AWG
o Plugue Externo φ5.5 Interno φ2.1
o Cabo 17AWG
o Plugue Externo φ5.5 Interno φ2.1
4. ESPECIFICAÇÃO AMBIENTAL
• Temperatura de operação 0～40℃
• Umidade de operação Delta: 8～95%RH (Sob não condensação）
• Temperatura de armazenamento Delta: -20～95℃
• Umidade de armazenamento 10～90%RH (Sob não condensação）5～95%RH (Sob não condensação）
• Umidade de operação Delta: 8～95%RH (Sob não condensação）
• Temperatura de armazenamento Delta: -20～95℃
• Umidade de armazenamento 10～90%RH (Sob não condensação）5～95%RH (Sob não condensação）
5. ESPECIFICAÇÃO DE ENTRADA
• Tensão
o Tensão nominal CA100-240V
o Faixa de trabalho CA90-264V
o Faixa de trabalho CA90-264V
• Frequência
o Nominal 50 ／60Hz
o Faixa de trabalho 47-63Hz
o Faixa de trabalho 47-63Hz
• Corrente de entrada CA - Delta: Máx.1.7A
6. ESPECIFICAÇÃO DE SAÍDA (FONTE)
• Tensão nominal - DC12V
• Corrente de saída - Máx. 4.16A
• Tensão de ondulação - Menos de 300mVp-p (Sob entrada de energia CA normal）
• Corrente de saída - Máx. 4.16A
• Tensão de ondulação - Menos de 300mVp-p (Sob entrada de energia CA normal）
7. ESPECIFICAÇÃO DE SEGURANÇA
• Corrente de fuga - Delta: menos de 0.60mA
• Tensão de isolamento - 3000VAC, menos de 10mA, 1s
• Resistência de isolamento - DC500V, maior que 20MΩ, 1s
• Outros
• Tensão de isolamento - 3000VAC, menos de 10mA, 1s
• Resistência de isolamento - DC500V, maior que 20MΩ, 1s
• Outros
o Função OVP
o Função SCP
o Função SCP
8. REGULAMENTAÇÃO
• Fonte
o Segurança: PSE, UL, c-UL, Argentina S-Mark, PSB, GOST, NOM, TUV-GS, KC, CCC, BSMI
o EMI: VCCI-B, CE, FCC, C-Tick
o EMI: VCCI-B, CE, FCC, C-Tick
9. CONFIABILIDADE
• MTBF - Delta: 100.000 horas (Sob 25℃）
10. GARANTIA
• O período de garantia é de 3 anos.
• Substituímos a produção dentro do período de garantia
• Serviços pagos estão disponíveis após o período de garantia.
• Isenção de taxas não está disponível devido a operações erradas durante a garantia.
• Substituímos a produção dentro do período de garantia
• Serviços pagos estão disponíveis após o período de garantia.
• Isenção de taxas não está disponível devido a operações erradas durante a garantia.
11. PRECAUÇÕES E OUTROS
• Apenas para fonte
• Garantia anulada com modificação do cliente.
• Mudança de especificação - Esta especificação será atualizada sem aviso prévio.
• Garantia anulada com modificação do cliente.
• Mudança de especificação - Esta especificação será atualizada sem aviso prévio.

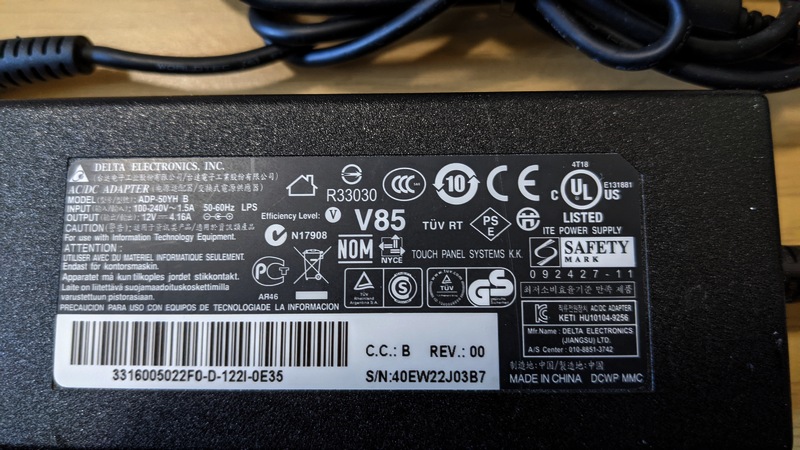

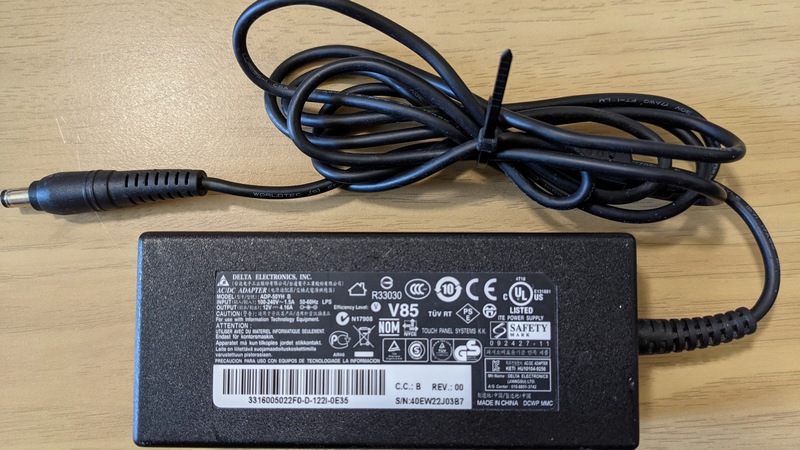

Fotos

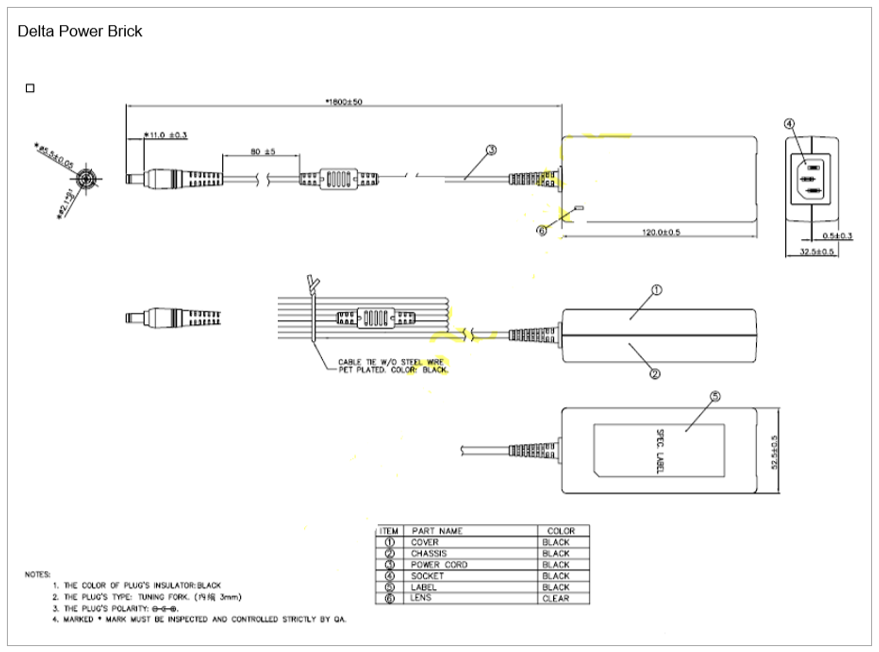

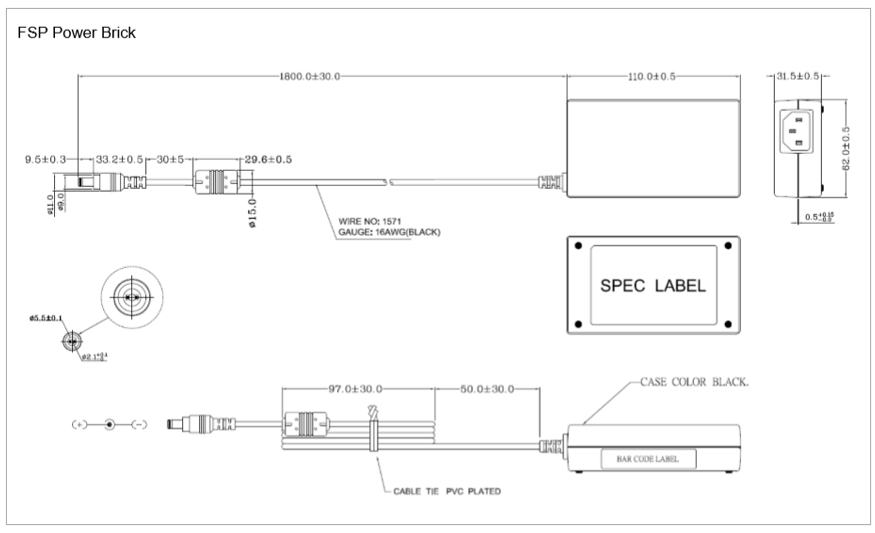

Desenhos
