Este artigo fornece informações sobre o kit de fonte P/N: E593661, Kit de Fonte - Somente Adaptador, Monitores Desktop da Série 02.

Essas fontes são usadas com os monitores touch desktop 2202L, 2402L e 2702L.

Especificações

1. DESCRIÇÃO GERAL

2. ESPECIFICAÇÃO GERAL

• Dimensão 120mm (L) × 52.5mm (W) × 32.5mm (H) ou 110mm (L) × 62.0mm (W) × 31.5mm (H)(sem protuberâncias e cabo）
• Peso Aproximadamente 284g
• Conector 3 pinos (IEC60320-1 C14)
• Cor Preto
• Cabo de saída DC
  • Comprimento Aproximadamente 1.8m
  • Fio 17AWG
  • Conector Externo φ5.5、Interno φ2.1

3. ESPECIFICAÇÃO DE ENTRADA

• Voltagem
  • Classificação AC100-240V
  • Faixa operável    AC90-264V
• Frequência
  • Classificação 50／60Hz
  • Faixa operável 47-63Hz
• Corrente de entrada AC  Máx. 1.7A

4. ESPECIFICAÇÃO DE SAÍDA (FONTE DE ALIMENTAÇÃO）

• Tensão classificada DC12V
• Corrente de saída Máx. 4.16A
• Tensão de ripple Menos de 300mVp-p (Sob entrada de energia AC normal）

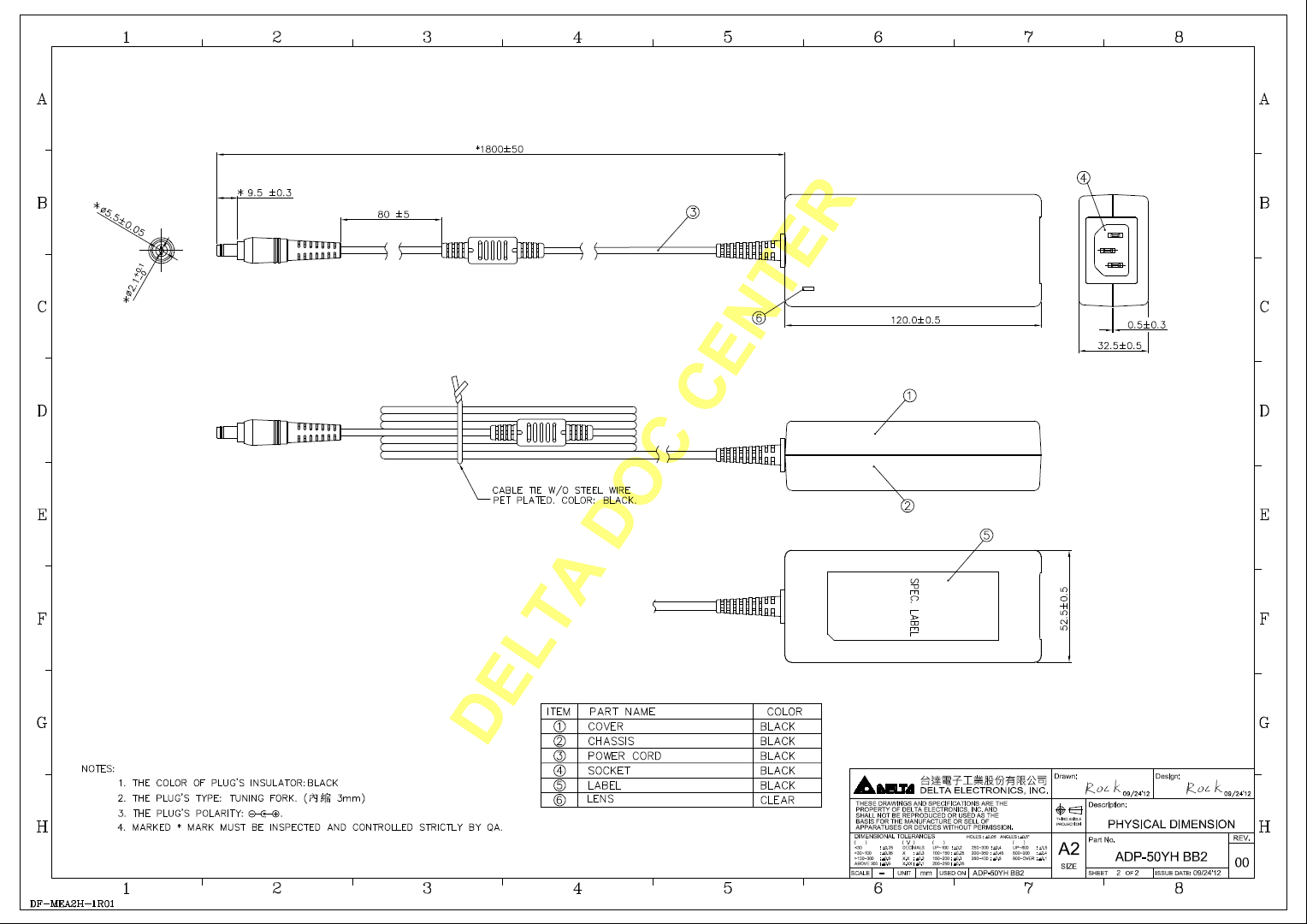

Desenho

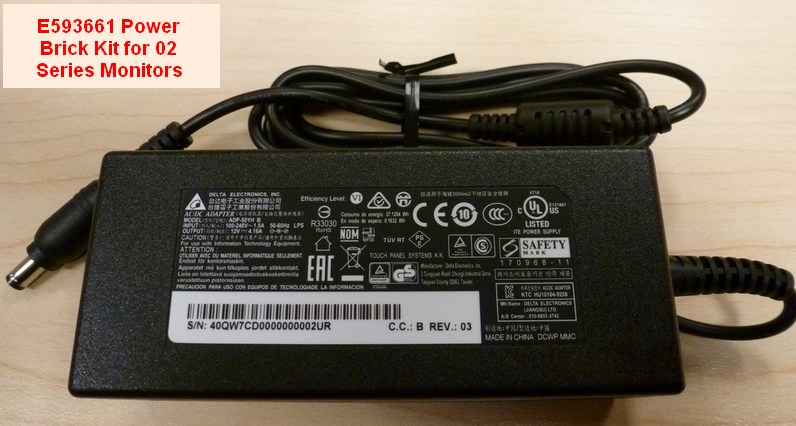

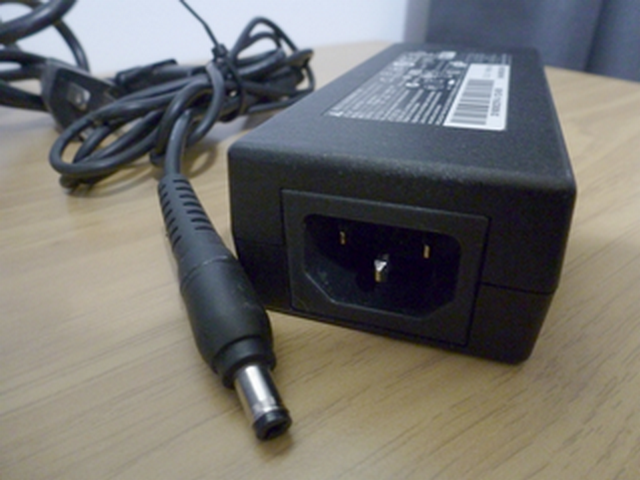

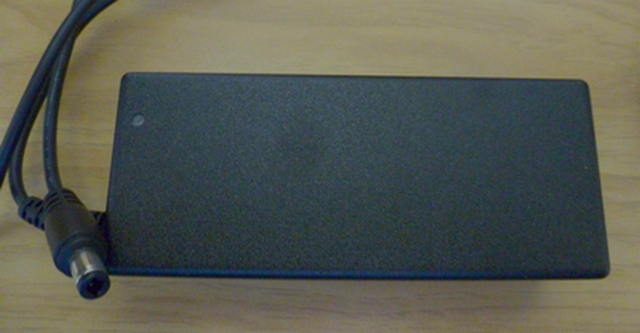

Fotos
