Este artigo fornece informações sobre E511572 – Delta Power Brick, 24V 180W (ADP-180WB BC)

Este bloco de energia é vendido no Kit Elo Power Brick: E845269 e é usado em sistemas Elo I-Series 3 com Intel, E-Series 3 e EloPOS.

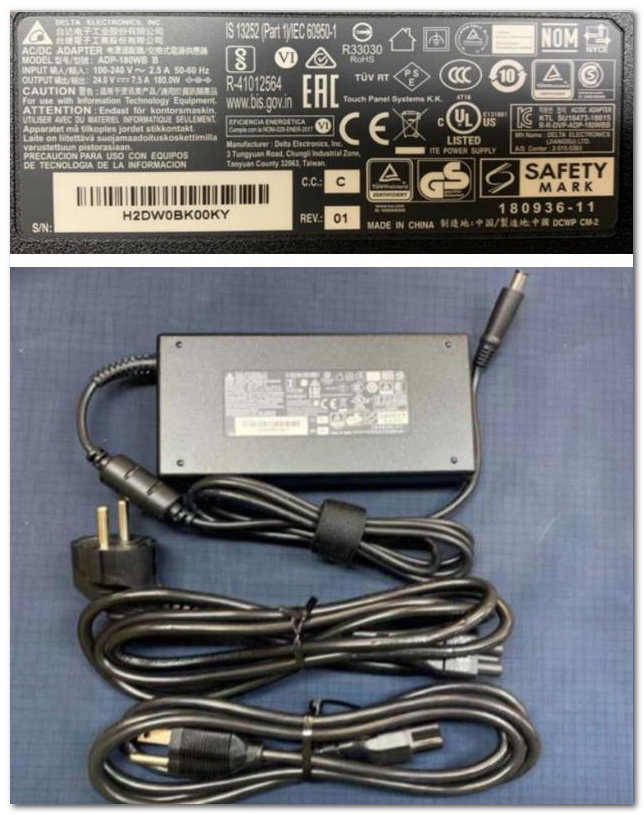

Fotos:

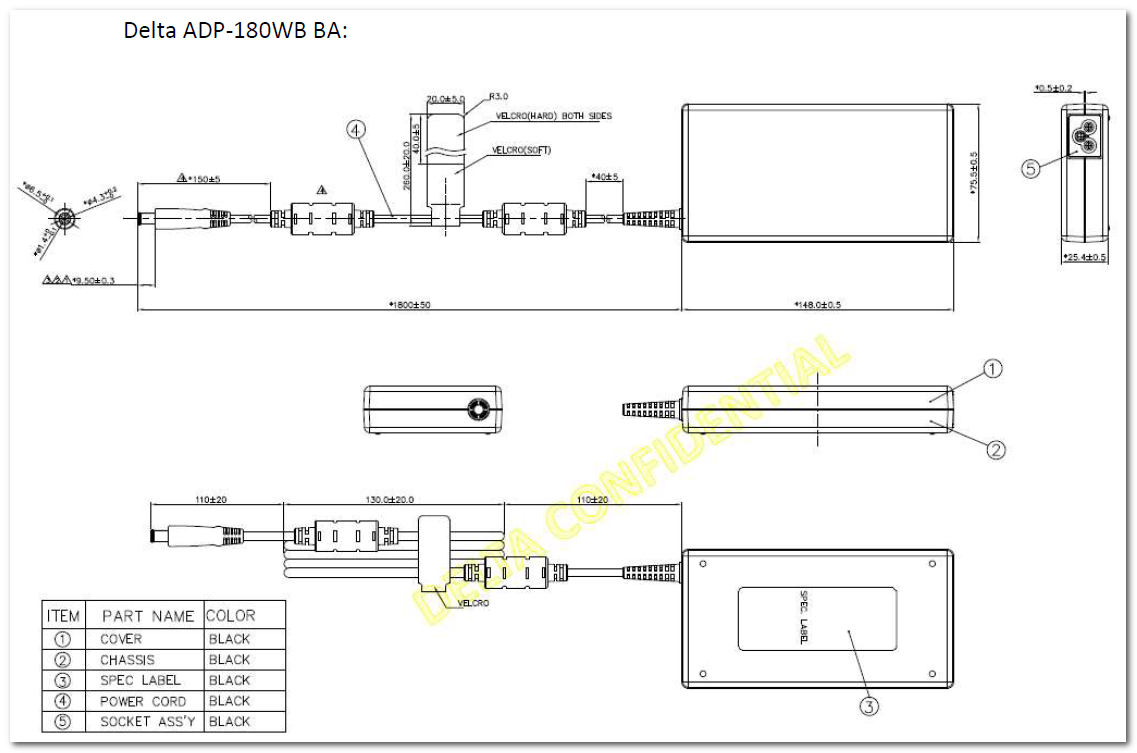

Desenhos:



Especificações do Adaptador de Energia

1. Características de Entrada AC:

• 1.1 Tensão nominal de entrada 100Vac / 240Vac
• 1.2 Faixa de tensão de entrada continuamente 90Vac a 264Vac
• 1.3 Faixa de frequência de entrada continuamente 47Hz a 63Hz
• 1.4 Corrente de entrada 100Vac/50Hz, carga total  <3a></3a>
• 1.5 Corrente de partida: A corrente de pico de partida e o integral Joule serão medidos em diferentes tensões de linha a baixa temperatura ambiente. <29% i2t="I2T" fuse="Fuse" &="&" bd="BD" at="at" 25℃="25℃" cold="cold" start="start"></29%>
• 1.6 Eficiência: Eficiência média em cargas de 25-50-75 e 100% de carga a 115Vac/60Hz & 230Vac/50Hz   89%
• 1.7 Requisito de Economia de Energia
  • 115Vac/em vazio <0.15w></0.15w>
  • 230Vac/em vazio <0.15w></0.15w>
• 1.8 Fator de Potência (PF) (EN-61000-3-2) 230Vac/50Hz, carga total 0.9

2. Características de Saída DC:

• 2.1 Tensão nominal de saída Medida na extremidade do cabo DC 24V
• 2.2 Corrente de saída Em modo de tensão constante 0A a 7.5A
• 2.3 Faixa de tensão de saída 0A a 7.5A na extremidade do cabo DC 24V±5%
• 2.4 Ondulação e Ruído da Tensão de Saída: (0.1uF Capacitor Cerâmico e 47uF Capacitor de Alumínio. Parafuso paralelo entre a extremidade do cabo de saída )
  • 90Vac / 0~7.5A <380mvp-p></380mvp-p>
  • 264Vac / 0~7.5A <380mvp-p></380mvp-p>
• 2.5 Tensão de Sobretensão/Subtensão: 100Vac/240Vac, 0A~7.5A Vo:24V±10%
• 2.6 Tempo de Atraso de Ligação: 100Vac/240Vac, 0A~7.5A  <3s.></3s.>
• 2.7 Tempo de Mantinimento 100Vac/240Vac, 7.5A ≧10ms
• 2.8 Tempo de Elevação 100Vac/240Vac, 0A~7.5A de 10% a 90% de Vo ≦100ms

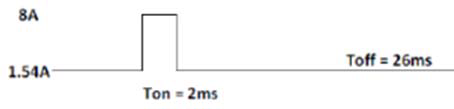

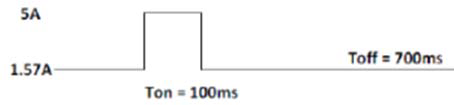

• 2.9 Variação de Carga Dinâmica: taxa de subida : 20mA/us Vo:24V±10%




.



Tipo de entrada AC:

• Tipo de tomada C6

Cabo DC:

• TIPO: UL 11352 16AWG
• COMPRIMENTO: 1800 mm

Dimensão do Conector DC:

• NOME DO MODELO: ADP-180WB BA
• TIPO DE PLUGUE: JEITA RC-5320A TIPO B CLASSIFICAÇÃO DE TENSÃO 5: 6.5x1.4x9.5
