Este artigo fornece informações sobre E167926 – Billion Power Brick, 24V 180W (BS180-240750MBXE0A1)

Este fonte de alimentação é vendido no Elo Power Brick Kit: E845269 e é utilizado no Elo I-Series 3 com Intel, E-Series 3 e Sistemas EloPOS.

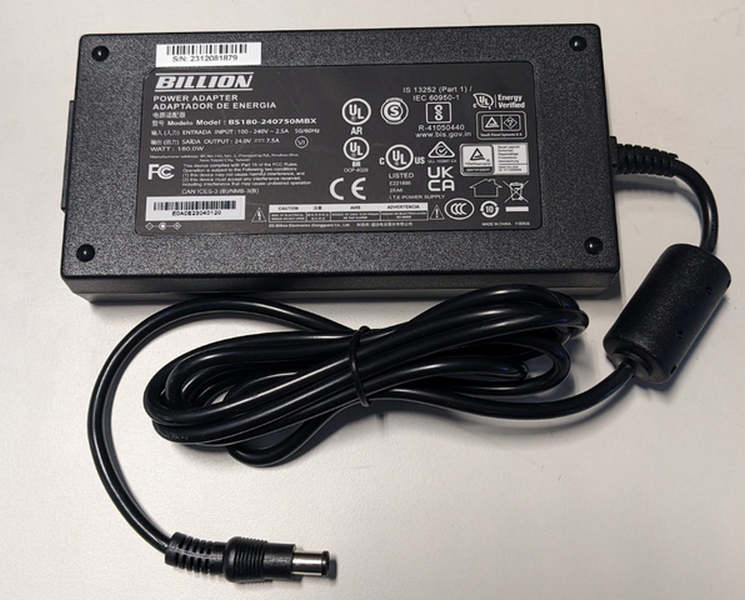

Fotos:

Desenho:

Etiqueta:

Especificações:

Dimensão e Configuração

• Peso: 396g
• Pino de Entrada: Desktop 3PIN / C6
• Dimensões: 152,3 × 75,6 × 26,4 mm
• Conector de Saída: Ø 6,5 × 4,3 × 1,4 mm (PINO Central) × 9,5 mm, 180°
• Cor da Unidade: Preto
• Polaridade: Centro "+"
• Classificação Plástica: 94V-0
• Cabo: UL11352/1866, 16AWG/1C, Comprimento: 1,8M
• Núcleo EMI: 14,2 × 28,5 × 6,35 mm

Requisitos de Entrada

• Tensão de Entrada

  • Faixa de Operação: 100,0 - 240,0 VAC
  • Faixa de Projeto: 90,0 - 264,0 VAC

• Frequência da Linha de Entrada

  • Faixa de Operação: 50,0 - 60,0 Hz
  • Faixa de Projeto: 47,0 - 63,0 Hz

• Corrente de Entrada

  • A corrente máxima de entrada é medida em carga total (2,5 A) sob condições de tensão de 100,0 VAC.

• Corrente de Partida

  • <29% 230="230" i²t="I²T" fuse="Fuse" &="&" bd,="BD," with="with" less="less" under="under" vac="VAC" conditions="conditions"></29%>
  • Corrente de partida em frio de carga total a 25°C ≤120A/8.3ms

• Consumo de Energia

  • O consumo da fonte de alimentação é inferior a 0,21 watts sob condições de tensão de entrada nominal de 115,0/230,0 VAC.

• Eficiência

  • Deve fornecer uma eficiência média quando medida em 25%, 50%, 75% e 100% de carga sob condições de 115,0/230,0 VAC (60/50Hz) após um período de queima de 30 minutos.

Tensão de Saída Nominal

• Tensão de Saída DC: 24,0V
• Faixa de Regulagem de Tensão: 22,8V - 25,2V
• Carga (A):
  • Mínimo: 0,0A
  • Máximo: 7,5A
  • Pico: 20A
