Este artigo explica como usar o botão de energia remoto no Elo Backpack com Intel.

Visão Geral

O Elo Backpack com Intel inclui uma porta de Interruptor de Energia Remoto que permite ligar ou desligar o sistema sem precisar pressionar o botão físico de energia. Esta porta é destinada a instalações onde o Backpack está montado dentro de um gabinete, caixa ou atrás de um display.

O interruptor de energia remoto desempenha a mesma função que o botão físico de energia e é fornecido como um método de controle alternativo.

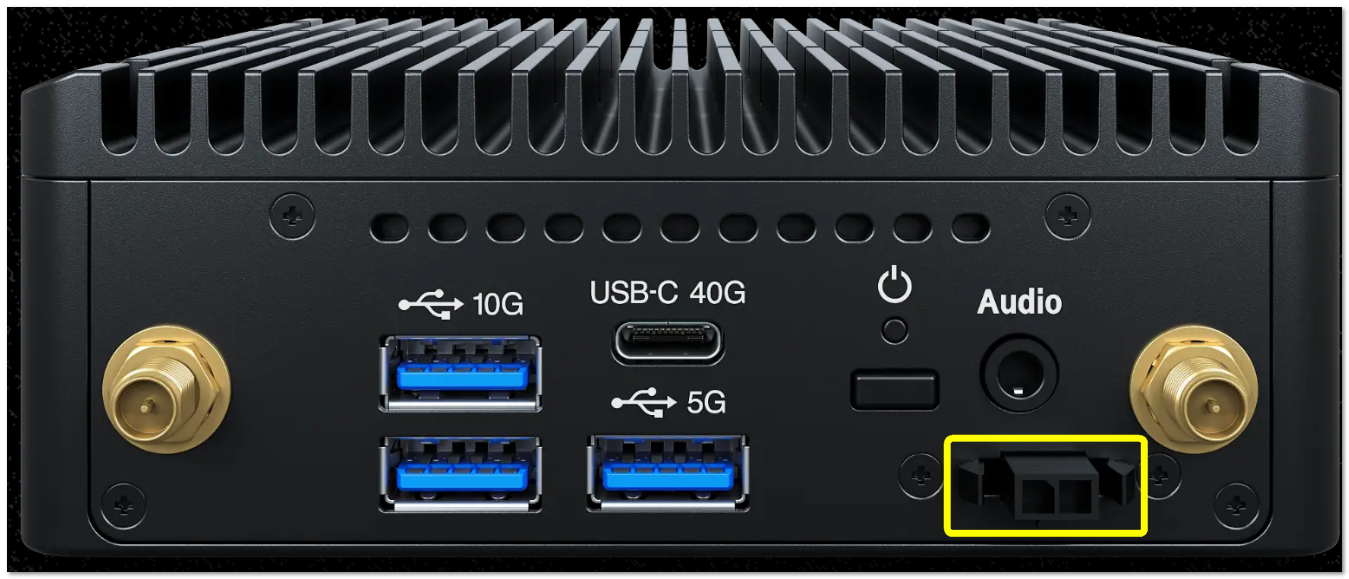

Interruptor de energia remoto (Conexão Phoenix) mostrado acima.

Como o Interruptor de Energia Remoto Funciona

A porta usa um conector Phoenix
O controle de energia é acionado usando um contato seco momentâneo
Fechar brevemente o contato simula pressionar o botão de energia
Nenhuma voltagem externa deve ser aplicada

📌 Nota: Esta porta não liga a energia do sistema diretamente. Ela apenas sinaliza à placa-mãe, assim como pressionar o botão físico de energia.

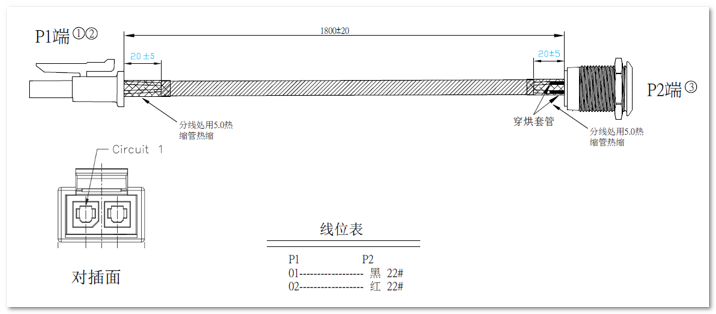

Detalhes do Conector e Pinagem

O conector do Interruptor de Energia Remoto (CN11) usa a seguinte configuração de pinos:

Pino	Sinal	Descrição
Pino 1	Interruptor de Energia	Sinal de controle de energia (pull-up interno para 3,3 V)
Pino 2	GND	Terra

Curto momentaneamente Pino 1 ao Pino 2 para ligar ou desligar o sistema
Duração de pressão recomendada: 0,5–1 segundo
O comportamento da energia segue as configurações do botão de energia do BIOS e do sistema operacional

⚠️ Aviso: Não aplique voltagem externa aos pinos do Interruptor de Energia Remoto. Aplicar voltagem pode danificar o sistema.

Casos de Uso Típicos

Botão de energia externo ou oculto em um quiosque ou gabinete
Controle baseado em relé de um PLC ou sistema de automação
Controle de energia sincronizado com uma caixa ou display
Instalações onde o botão físico de energia é inacessível

Como os requisitos dos clientes variam, a Elo não fornece um cabo de energia remoto padrão. Os clientes podem ligar o conector Phoenix de acordo com suas necessidades específicas de instalação.

📌 Nota: A fiação do lado do cliente (interruptor, relé, controlador) depende da caixa ou sistema de automação utilizado, motivo pelo qual um único cabo Elo não é fornecido.

Integração com Displays Elo IDS

Quando o Backpack com Intel está montado em um display Elo IDS compatível, a porta do Interruptor de Energia Remoto pode ser usada para sincronizar o controle de energia entre o display e o Backpack, permitindo que ambos os dispositivos liguem e desliguem juntos.

📌 Nota: O comportamento de sincronização de energia pode variar dependendo do modelo IDS e da configuração do sistema.

Notas Importantes de Uso

❗ Importante:

Use apenas um contato momentâneo, não um interruptor mantido ou de travamento
Fechos longos de contato podem acionar um comportamento de desligamento forçado
A resposta do sistema depende das configurações do botão de energia do BIOS e do SO

Resumo

A porta do Interruptor de Energia Remoto no Elo Backpack com Intel fornece um método simples e de baixa voltagem para controlar remotamente a energia do sistema utilizando um conector Phoenix e um contato seco momentâneo. Isso permite uma integração flexível em gabinetes, quiosques e instalações de displays Elo sem alternar a energia principal.
