Este artigo fornece instruções para substituir o módulo de memória (RAM) em um Elo Backpack® com processador Intel.
ℹ Antes de Começar
Antes de realizar a manutenção na unidade, desligue-a, desconecte todos os cabos de energia e periféricos, e utilize proteção adequada contra ESD (descarga eletrostática) para ajudar a prevenir danos aos componentes internos.
Antes de realizar a manutenção na unidade, desligue-a, desconecte todos os cabos de energia e periféricos, e utilize proteção adequada contra ESD (descarga eletrostática) para ajudar a prevenir danos aos componentes internos.
Procedimento para Substituição da RAM
- Coloque o Elo Backpack com Intel sobre uma superfície de trabalho limpa e protegida.
- Remova o parafuso de retenção da fonte de alimentação, em seguida, remova a fonte de alimentação.
- Se suportes de montagem em superfície estiverem instalados, remova os quatro parafusos de fixação e destaque os suportes.
- Usando uma chave Phillips PH1, remova os quinze (15) parafusos que fixam o chassi.
- Separe cuidadosamente a tampa superior do chassi inferior.
A tampa metálica pode aderir ligeiramente ao invólucro. Se necessário, use uma ferramenta plástica para alavancar suavemente e começar a separar a tampa antes de levantá-la manualmente.

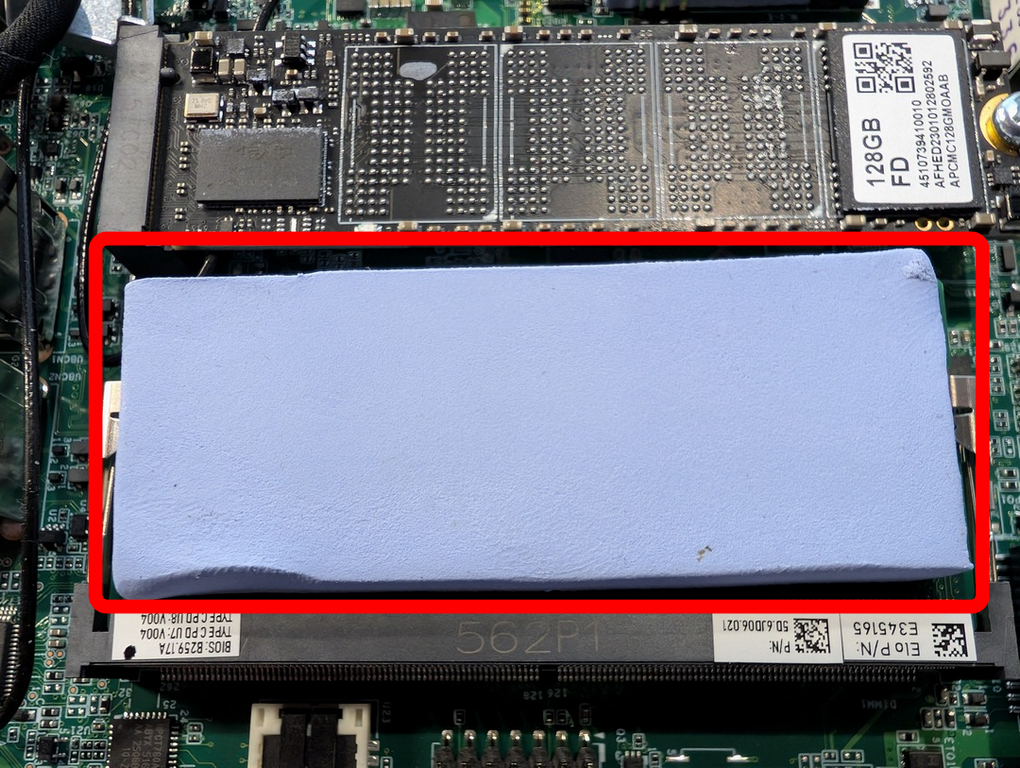

Tenha cuidado para não danificar o conector da bateria RTC ou sua fiação. - Descole cuidadosamente o pad térmico azul do topo do módulo de memória e reserve-o para reinstalação.

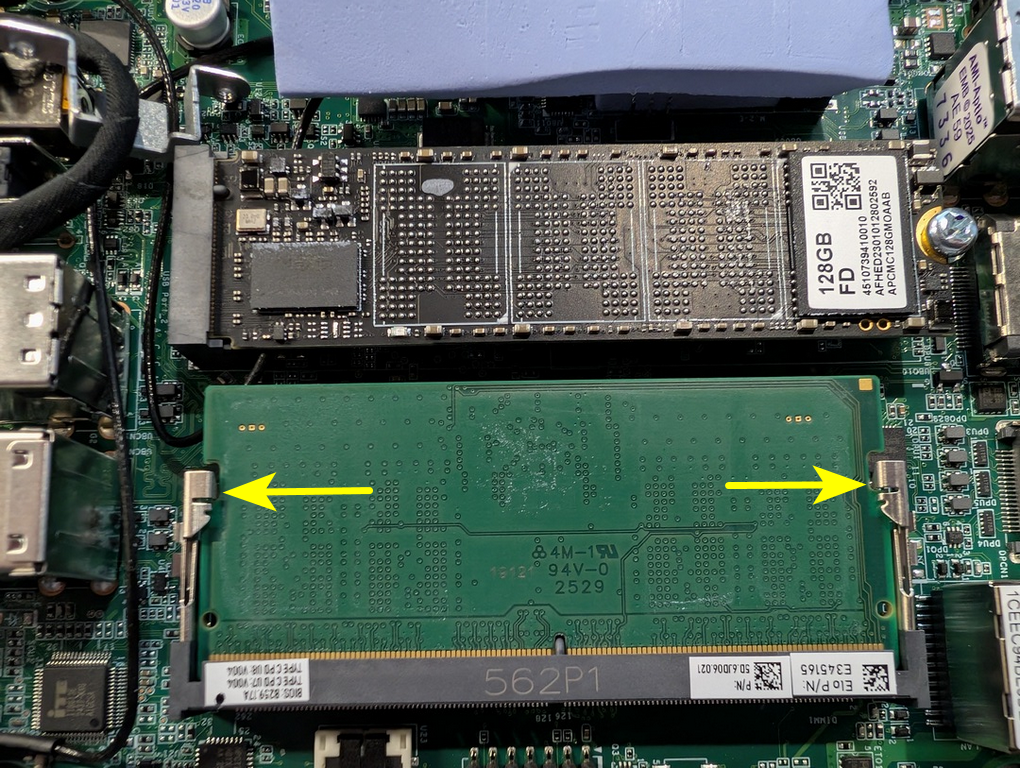

- Usando os dedos, empurre suavemente as duas presilhas de retenção para fora até que o módulo de memória se solte e salte para cima.

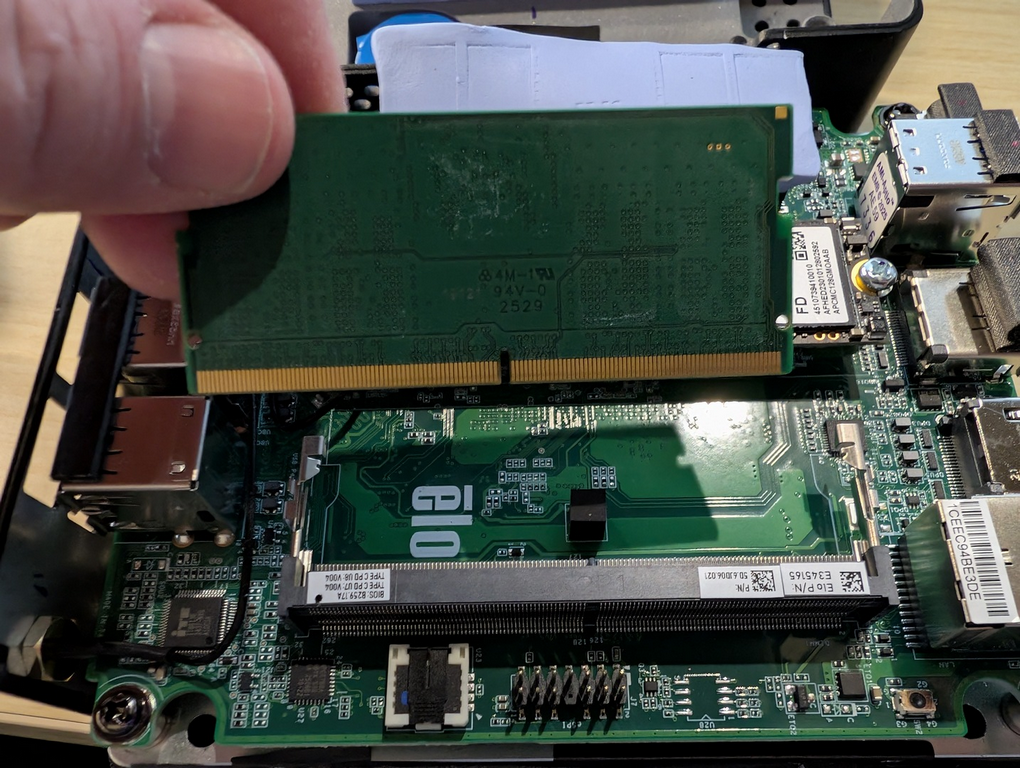

- Remova o módulo de memória do soquete puxando-o diretamente para fora em um ângulo aproximado de 30 graus.
- Instale um módulo DDR5 SO-DIMM de substituição suportado, inserindo-o no soquete no mesmo ângulo, depois pressione para baixo até que ambas as presilhas de retenção travem no lugar.
- Reinstale o pad térmico azul sobre o módulo de memória.
- Remonte o Backpack invertendo os passos da desmontagem.
⚠ Importante
Use apenas módulos de memória DDR5 SO-DIMM suportados. A instalação de memória não suportada pode resultar em desempenho reduzido, instabilidade do sistema ou problemas de compatibilidade.
Use apenas módulos de memória DDR5 SO-DIMM suportados. A instalação de memória não suportada pode resultar em desempenho reduzido, instabilidade do sistema ou problemas de compatibilidade.
Especificações de Memória de Fábrica
| Modelo | Configuração de Memória de Fábrica |
|---|---|
| Intel N97 | 8 GB DDR5-4800 SO-DIMM instalado em um slot. Expansível até 16 GB no máximo. |
| Intel Core i3 | 16 GB DDR5-4800 SO-DIMM instalado em um slot. Expansível até 16 GB no máximo. |
| Intel Core i5 | 16 GB DDR5-5600 SO-DIMM instalado em um dos dois slots. Expansível até 64 GB no máximo usando dois módulos DDR5-5600 SO-DIMM.12 |
1 A capacidade máxima de memória suportada é 64 GB usando dois módulos DDR5-5600 SO-DIMM.
2 Antes de comprar memória adicional, verifique o fabricante do módulo de memória instalado de fábrica para garantir a compatibilidade com o novo kit de memória.
💡 Dica
Para melhor desempenho e compatibilidade, instale módulos de memória com capacidade, velocidade e fabricante correspondentes sempre que possível, especialmente ao preencher ambos os slots de memória nos modelos Intel Core i5.
Para melhor desempenho e compatibilidade, instale módulos de memória com capacidade, velocidade e fabricante correspondentes sempre que possível, especialmente ao preencher ambos os slots de memória nos modelos Intel Core i5.
