Este artigo fornece instruções para substituir a bateria do Relógio em Tempo Real (RTC) em um Elo Backpack® com processador Intel.
ℹ Antes de começar
Antes de realizar a manutenção na unidade, desligue-a, desconecte todos os cabos de energia e periféricos, e use proteção adequada contra ESD (descarga eletrostática) para ajudar a evitar danos aos componentes internos.
Antes de realizar a manutenção na unidade, desligue-a, desconecte todos os cabos de energia e periféricos, e use proteção adequada contra ESD (descarga eletrostática) para ajudar a evitar danos aos componentes internos.
Procedimento para substituição da bateria RTC
- Coloque o Elo Backpack com Intel sobre uma superfície de trabalho limpa e protegida.
- Remova o parafuso que fixa o bloco de alimentação e, em seguida, remova o bloco de alimentação.
- Se suportes de montagem superficiais estiverem instalados, remova os quatro parafusos de fixação e destaque os suportes.
- Usando uma chave Phillips PH1, remova os quinze (15) parafusos que prendem o chassi.
- Separe cuidadosamente a tampa superior do chassi inferior.
A tampa metálica pode aderir ligeiramente ao invólucro. Se necessário, use uma ferramenta de plástico para alavancar suavemente e iniciar a separação da tampa antes de levantá-la manualmente.

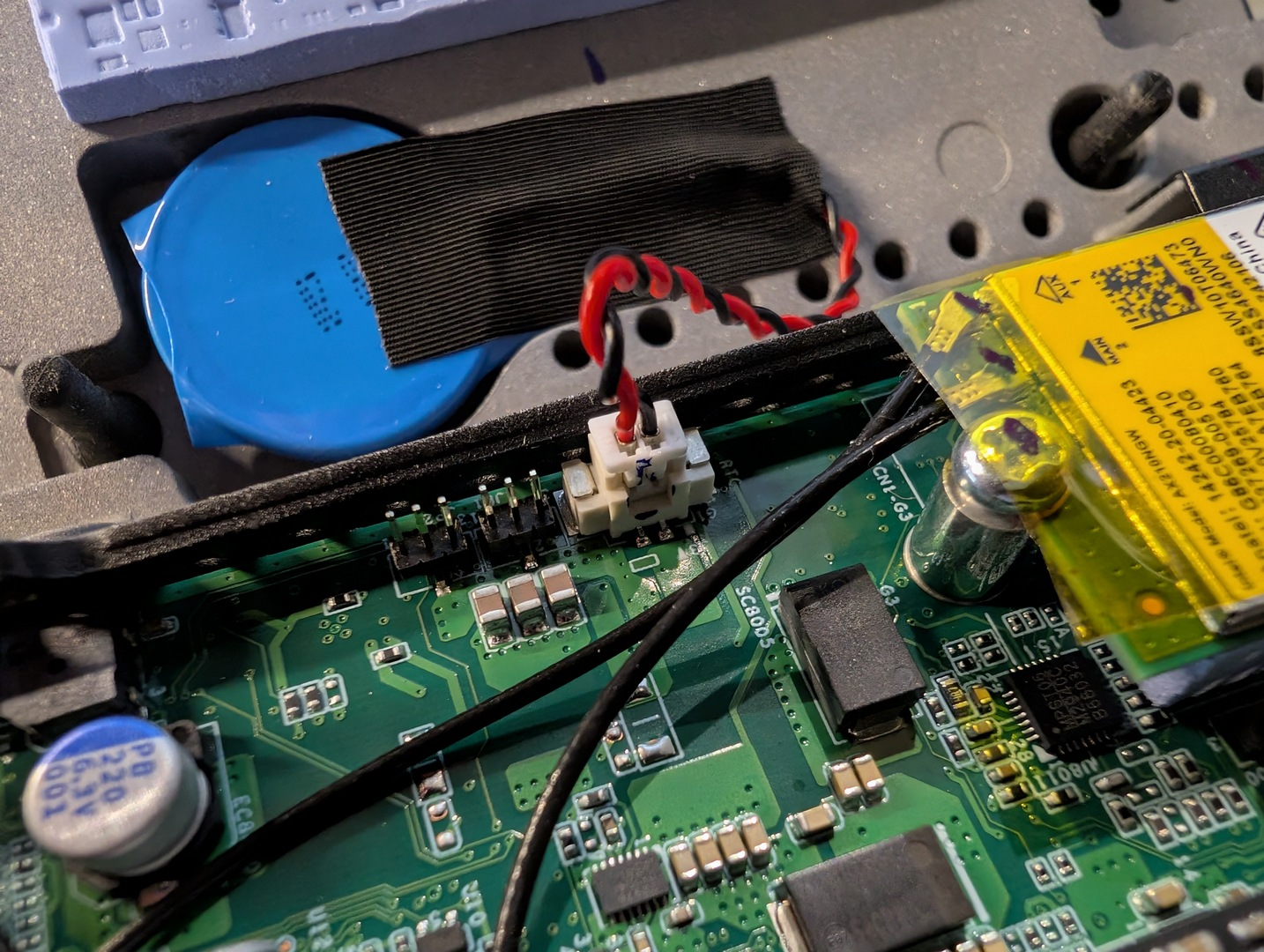

Tenha cuidado para não danificar o conector da bateria RTC ou sua fiação. - Desconecte o conector da bateria RTC da placa do sistema.
- Descole cuidadosamente a fita preta de tecido que prende a bateria RTC e, em seguida, remova a bateria do chassi.
- Instale uma bateria substituta CR2450W de dióxido de manganês de lítio para alta temperatura em formato moeda no local original.
- Fixe a bateria substituta usando a fita preta de tecido original.
- Reconecte o conector da bateria RTC à placa do sistema.
- Reassemble o Backpack invertendo os passos da desmontagem.
⚠ Importante
Substitua a bateria RTC apenas pelo mesmo tipo de bateria ou por um equivalente aprovado pela Elo: bateria CR2450W de dióxido de manganês de lítio para alta temperatura em formato moeda. O uso de um tipo de bateria incorreto pode resultar em funcionamento inadequado ou danos ao sistema.
Substitua a bateria RTC apenas pelo mesmo tipo de bateria ou por um equivalente aprovado pela Elo: bateria CR2450W de dióxido de manganês de lítio para alta temperatura em formato moeda. O uso de um tipo de bateria incorreto pode resultar em funcionamento inadequado ou danos ao sistema.
Especificações da bateria RTC
| Especificação | Valor |
|---|---|
| Tipo de bateria | CR2450W |
| Composição química | Dióxido de manganês de lítio em formato moeda |
| Classificação de temperatura | Alta temperatura |
💡 Dica
Substituir a bateria RTC pode redefinir a data, hora e configurações do BIOS do sistema se a bateria estiver completamente descarregada. Verifique a configuração do BIOS e o relógio do sistema após concluir a substituição.
Substituir a bateria RTC pode redefinir a data, hora e configurações do BIOS do sistema se a bateria estiver completamente descarregada. Verifique a configuração do BIOS e o relógio do sistema após concluir a substituição.
