Este artigo fornece instruções para substituir a unidade de estado sólido (SSD) em um Elo Backpack® com processador Intel.
ℹ Antes de começar
Antes de realizar a manutenção na unidade, desligue-a, desconecte todos os cabos e periféricos, e utilize proteção adequada contra ESD (descarga eletrostática) para ajudar a evitar danos aos componentes internos.
Antes de realizar a manutenção na unidade, desligue-a, desconecte todos os cabos e periféricos, e utilize proteção adequada contra ESD (descarga eletrostática) para ajudar a evitar danos aos componentes internos.
Procedimento de substituição do SSD
- Coloque o Elo Backpack com Intel sobre uma superfície de trabalho limpa e protegida.
- Remova o parafuso que prende o bloco de alimentação e, em seguida, remova o bloco de alimentação.
- Se suportes de montagem de superfície estiverem instalados, remova os quatro parafusos de fixação e desencaixe os suportes.
- Usando uma chave Phillips PH1, remova os quinze (15) parafusos que fixam o chassi.
- Separe cuidadosamente a tampa superior do chassi inferior.
A tampa metálica pode estar levemente aderida ao invólucro. Se necessário, use uma ferramenta plástica para alavancar suavemente e começar a separar a tampa antes de levantá-la manualmente.

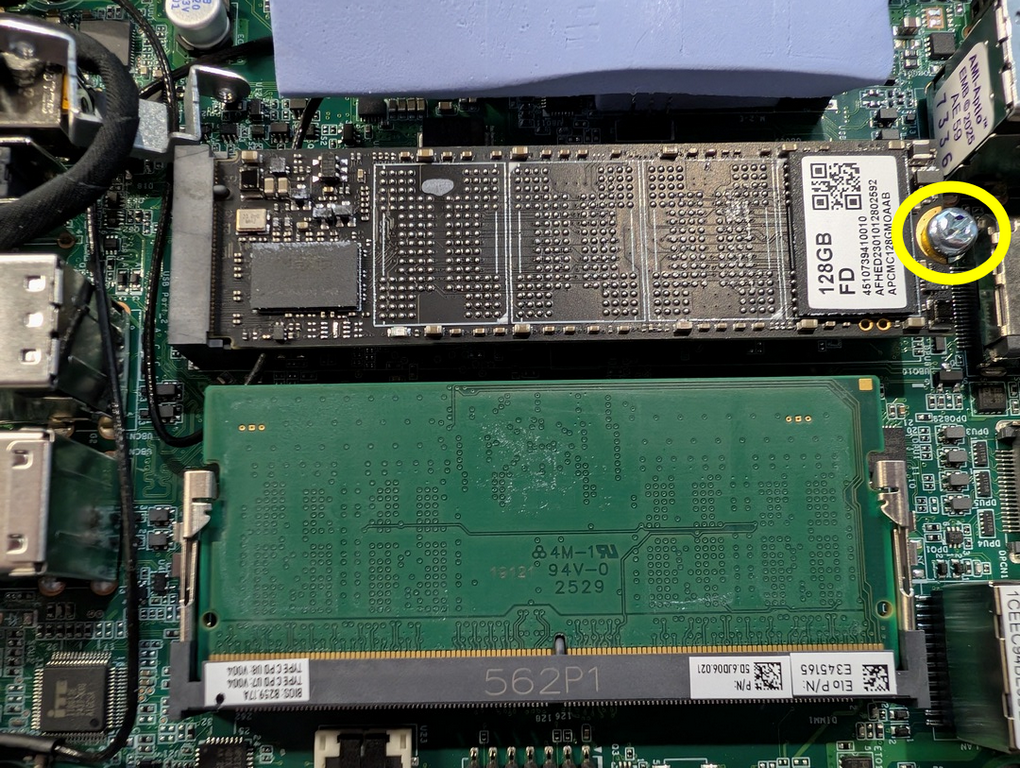

Tenha cuidado para não danificar o conector da bateria RTC nem sua fiação. - Usando uma chave Phillips, remova o parafuso que prende o SSD.
- Deslize cuidadosamente o SSD para fora do conector M.2.
- Instale um SSD de substituição suportado, fixe-o com o parafuso de retenção e remonte o Backpack invertendo os passos da desmontagem.
⚠ Importante
Use apenas SSDs M.2 PCIe (NVMe) suportados. A instalação de dispositivos de armazenamento não suportados pode resultar em desempenho reduzido ou problemas de compatibilidade.
Use apenas SSDs M.2 PCIe (NVMe) suportados. A instalação de dispositivos de armazenamento não suportados pode resultar em desempenho reduzido ou problemas de compatibilidade.
Especificações do SSD de fábrica
| Modelo | SSD de fábrica |
|---|---|
| Intel N97 | SSD M.2 PCIe (NVMe) de 128 GB, 80 TBW |
| Intel Core i3 / Core i5 | SSD M.2 PCIe (NVMe) de 256 GB, 160 TBW |
Nota: GB equivale a um bilhão de bytes ao se referir à capacidade de armazenamento. A capacidade acessível ao usuário é menor devido à formatação e ao software do sistema.
