В этой статье объясняется, как использовать удаленную кнопку питания на Elo Backpack с Intel.

Обзор

Elo Backpack с Intel включает порт удаленного питания, который позволяет включать или выключать систему без нажатия физической кнопки питания. Этот порт предназначен для установок, где рюкзак установлен внутри шкафа, корпуса или за экраном.

Удаленный переключатель питания выполняет ту же функцию, что и физическая кнопка питания и предоставляется в качестве альтернативного метода управления.

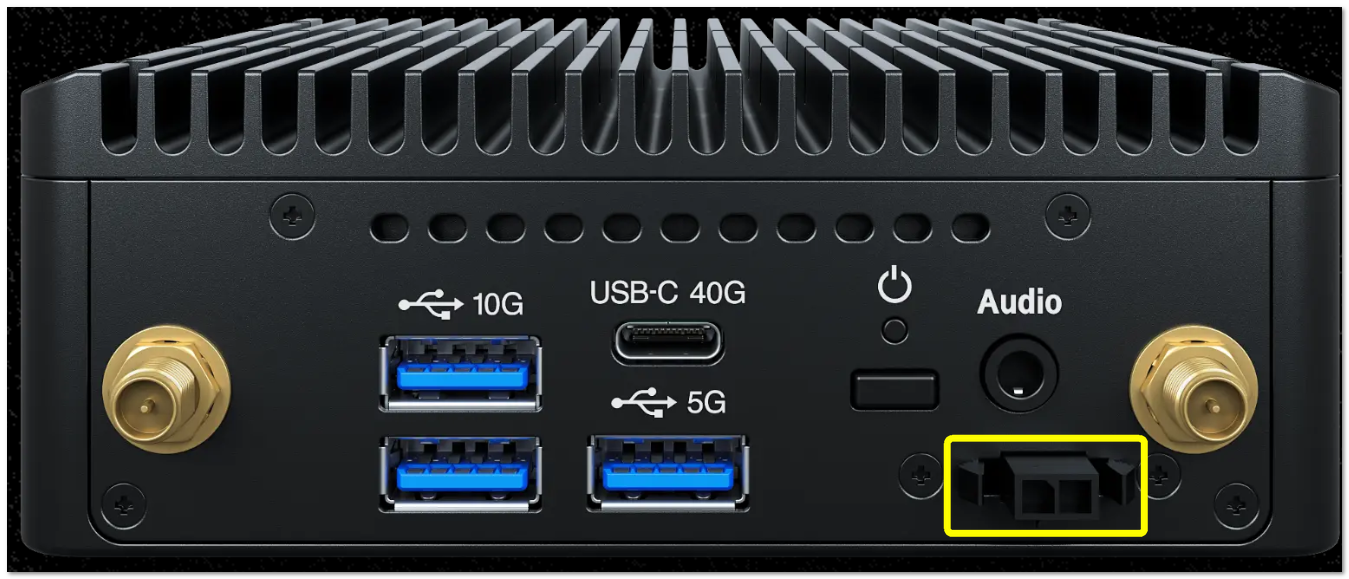

Удаленный переключатель питания (подключение Phoenix) показан выше.

Как работает удаленный переключатель питания

Порт использует разъем Phoenix
Управление питанием осуществляется с помощью моментального сухого контакта
Кратковременное замыкание контакта имитирует нажатие кнопки питания
Необходимо избегать подачи внешнего напряжения

📌 Примечание: Этот порт не переключает питание системы напрямую. Он лишь отправляет сигнал на материнскую плату, так же как нажатие физической кнопки питания.

Детали разъема и распиновка

Разъем удаленного переключателя питания (CN11) использует следующую распиновку:

Пин	Сигнал	Описание
Пин 1	Переключатель питания	Сигнал управления питанием (внутренний подтягивающий резистор на 3,3 В)
Пин 2	GND	Земля

Кратковременно замкните Пин 1 на Пин 2, чтобы включить или выключить систему
Рекомендуемая длительность нажатия: 0,5–1 секунды
Поведение питания зависит от настроек кнопки питания BIOS и операционной системы

⚠️ Предупреждение: Не подавайте внешнее напряжение на контакты удаленного переключателя питания. Подача напряжения может повредить систему.

Типичные случаи использования

Внешняя или скрытая кнопка питания на киоске или шкафу
Управление на основе реле от PLC или системы автоматизации
Управление питанием, синхронизированное с корпусом или дисплеем
Монтаж, где физическая кнопка питания недоступна

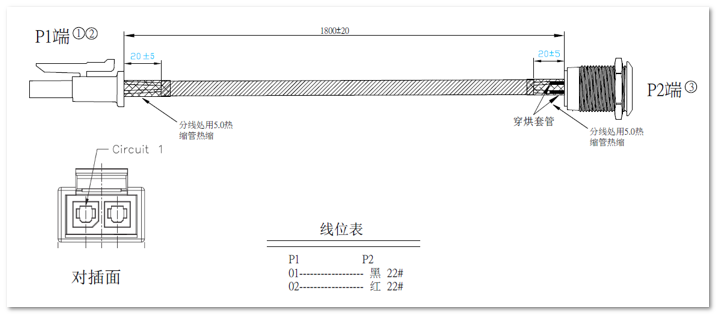

Поскольку требования клиентов различаются, Elo не предоставляет стандартный удаленный кабель питания. Клиенты могут подключить разъем Phoenix в соответствии со своими конкретными потребностями установки.

📌 Примечание: Подключение со стороны клиента (переключатель, реле, контроллер) зависит от используемой коробки или системы автоматизации, поэтому один кабель Elo не предоставляется.

Интеграция с дисплеями Elo IDS

Когда Backpack с Intel установлен на совместимый дисплей Elo IDS, порт удаленного переключателя питания можно использовать для синхронизации управления питанием между дисплеем и рюкзаком, что позволяет обоим устройствам включаться и выключаться одновременно.

📌 Примечание: Поведение синхронизации питания может различаться в зависимости от модели IDS и конфигурации системы.

Важные заметки по использованию

❗ Важно:

Используйте только моментальный контакт, не используйте поддерживаемый или защелкивающийся переключатель
Длительные замыкания контакта могут вызвать принудительное отключение
Ответ системы зависит от настроек кнопки питания BIOS и ОС

Резюме

Порт удаленного переключателя питания на Elo Backpack с Intel предоставляет простой, низковольтный метод удаленного управления электроэнергией системы с использованием разъема Phoenix и моментального сухого контакта. Это позволяет гибко интегрироваться в корпуса, киоски и установки дисплеев Elo без переключения основного питания.
