В этой статье приведены инструкции по замене модуля памяти (ОЗУ) в Elo Backpack® с процессором Intel.
ℹ Прежде чем начать
Перед обслуживанием устройства отключите его от сети, отключите все кабели питания и периферии, а также используйте надлежащую защиту от ЭПС (электростатического разряда), чтобы предотвратить повреждение внутренних компонентов.
Перед обслуживанием устройства отключите его от сети, отключите все кабели питания и периферии, а также используйте надлежащую защиту от ЭПС (электростатического разряда), чтобы предотвратить повреждение внутренних компонентов.
Процедура замены ОЗУ
- Поместите Elo Backpack с Intel на чистую, защищенную рабочую поверхность.
- Снимите фиксирующий винт блока питания, затем удалите блок питания.
- Если установлены крепления на поверхности, снимите четыре крепежных винта и отсоедините крепления.
- Используя отвертку Philips PH1, удалите пятнадцать (15) винтов, крепящих шасси.
- Осторожно отделите верхнюю крышку от нижнего шасси.
Металлическая крышка может слегка прилипнуть к корпусу. Если необходимо, используйте пластиковый инструмент для вскрытия, чтобы аккуратно начать отделение крышки, прежде чем поднять её вручную.

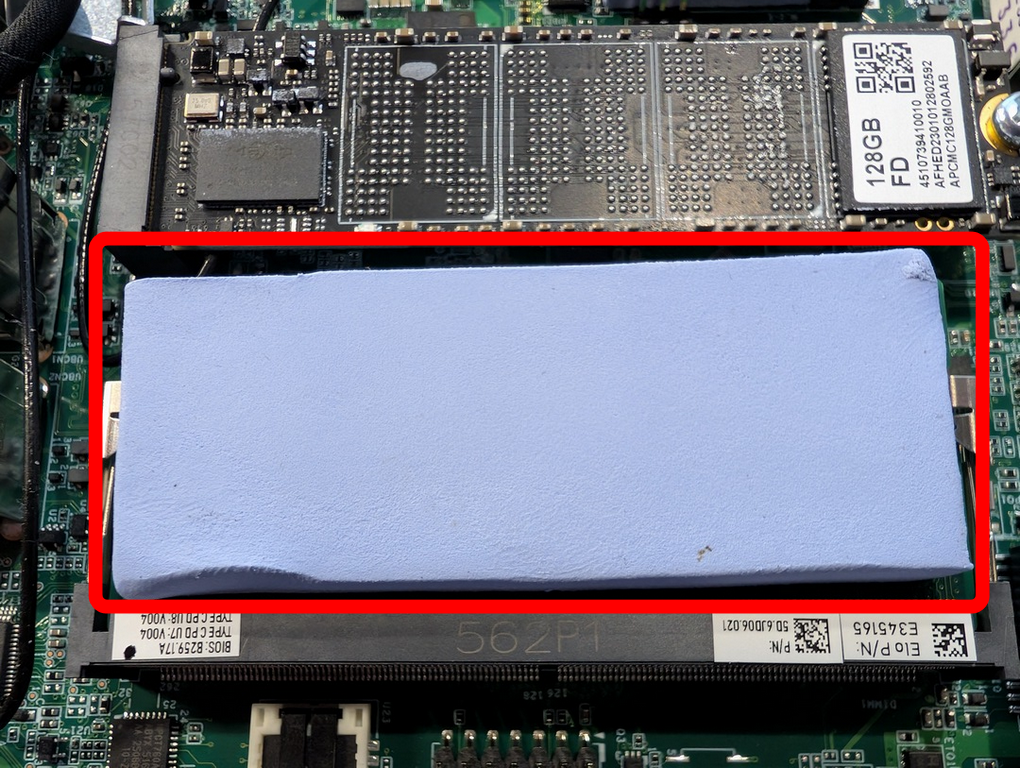

Будьте осторожны, чтобы не повредить разъем батареи RTC или её проводку. - Осторожно снимите синюю термопрокладку с верхней части модуля памяти и отложите её для повторной установки.

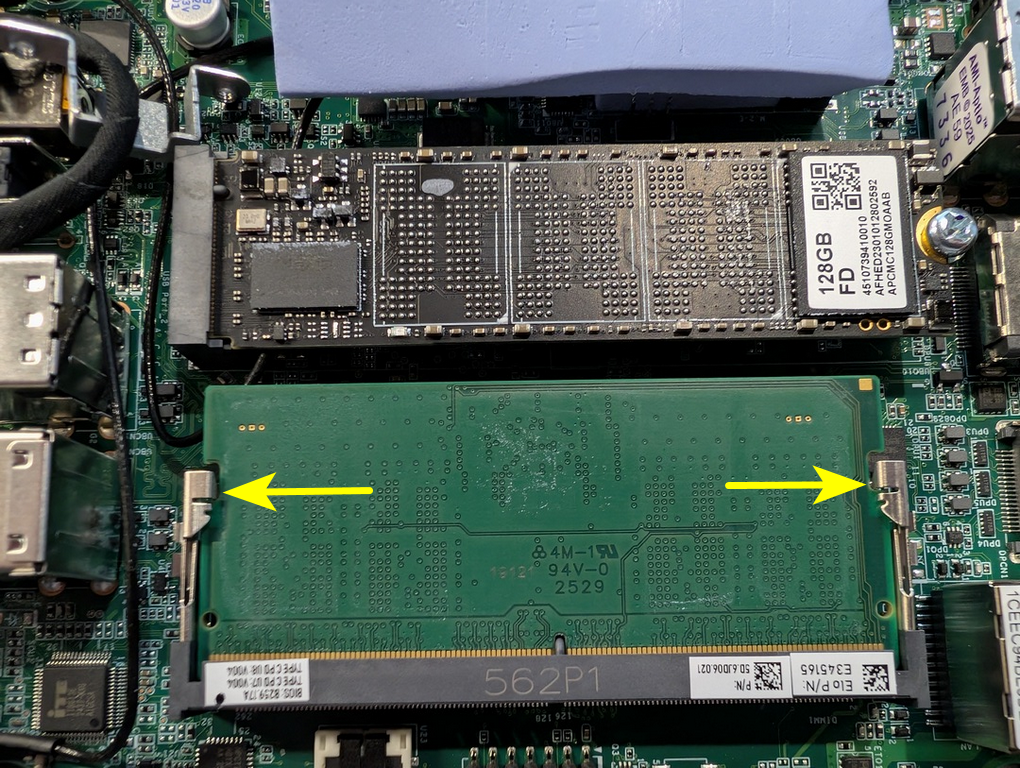

- С помощью пальцев аккуратно отведите две фиксирующие защелки наружу, пока модуль памяти не освободится и не поднимется вверх.

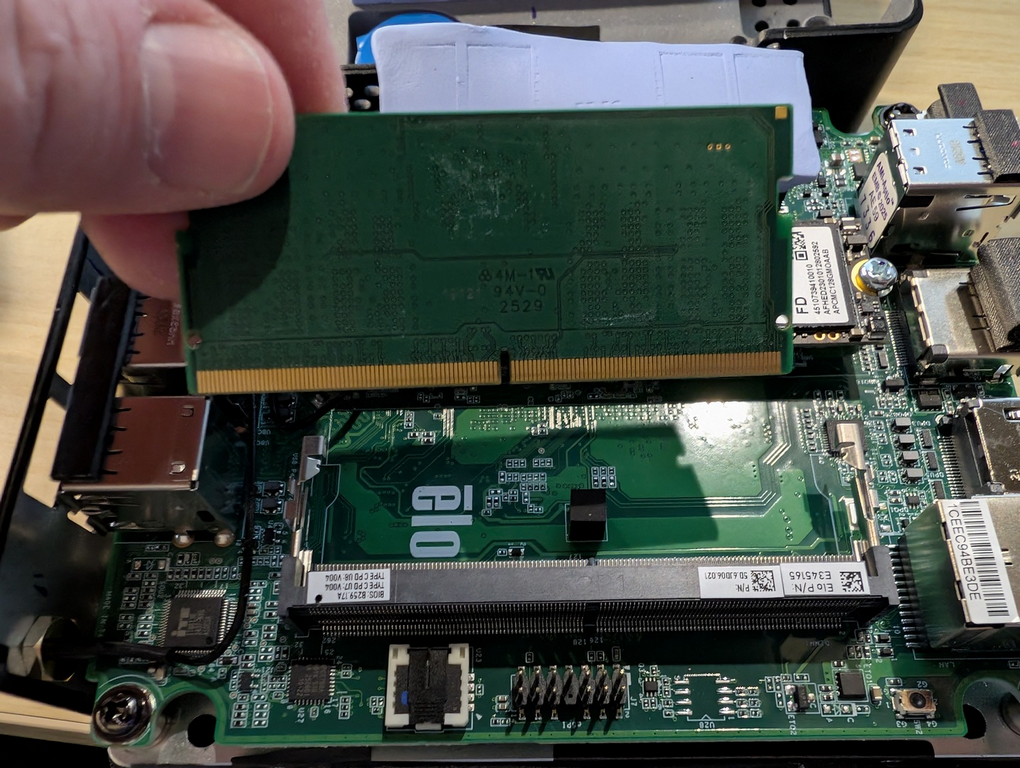

- Удалите модуль памяти из разъема, вытащив его под углом примерно 30 градусов.
- Установите поддерживаемый модуль замены DDR5 SO-DIMM, вставив его в разъем под тем же углом, затем нажмите вниз, пока обе фиксирующие защелки не зафиксируются на месте.
- Повторно установите синюю термопрокладку на верх модуля памяти.
- Соберите Backpack, следуя шагам разборки в обратном порядке.
⚠ Важно
Используйте только поддерживаемые модули памяти DDR5 SO-DIMM. Установка неподдерживаемой памяти может привести к снижению производительности, нестабильности системы или проблемам совместимости.
Используйте только поддерживаемые модули памяти DDR5 SO-DIMM. Установка неподдерживаемой памяти может привести к снижению производительности, нестабильности системы или проблемам совместимости.
Спецификации заводской памяти
| Модель | Конфигурация заводской памяти |
|---|---|
| Intel N97 | 8 ГБ DDR5-4800 SO-DIMM установлено в один слот. Максимально расширяемый до 16 ГБ. |
| Intel Core i3 | 16 ГБ DDR5-4800 SO-DIMM установлено в один слот. Максимально расширяемый до 16 ГБ. |
| Intel Core i5 | 16 ГБ DDR5-5600 SO-DIMM установлено в один из двух слотов. Максимально расширяемый до 64 ГБ с использованием двух модулей DDR5-5600 SO-DIMM.12 |
1 Максимальная поддерживаемая ёмкость памяти составляет 64 ГБ с использованием двух модулей DDR5-5600 SO-DIMM.
2 Перед покупкой дополнительной памяти проверьте производителя заводского модуля памяти, чтобы обеспечить совместимость с новым комплектом памяти.
💡 Советы
Для достижения наилучшей производительности и совместимости устанавливайте модули памяти с одинаковой ёмкостью, скоростью и производителем, когда это возможно, особенно при заполнении обоих слотов памяти на моделях Intel Core i5.
Для достижения наилучшей производительности и совместимости устанавливайте модули памяти с одинаковой ёмкостью, скоростью и производителем, когда это возможно, особенно при заполнении обоих слотов памяти на моделях Intel Core i5.
