В этой статье представлены инструкции по замене батареи реального времени (RTC) в Elo Backpack® с процессором Intel.
ℹ Перед началом
Перед обслуживанием устройства выключите его, отключите все кабели питания и периферийных устройств, и используйте соответствующую защиту от ЭДС (электростатического разряда) для предотвращения повреждений внутренних компонентов.
Перед обслуживанием устройства выключите его, отключите все кабели питания и периферийных устройств, и используйте соответствующую защиту от ЭДС (электростатического разряда) для предотвращения повреждений внутренних компонентов.
Процедура замены батареи RTC
- Поместите Elo Backpack с Intel на чистую, защищенную рабочую поверхность.
- Удалите винт, удерживающий блок питания, затем извлеките блок питания.
- Если установлены поверхности крепления, снимите четыре крепежных винта и отсоедините кронштейны.
- С помощью отвертки Phillips PH1 удалите пятнадцать (15) винтов, крепящих шасси.
- Осторожно отделите верхнюю крышку от нижнего шасси.
Металлическая крышка может слегка прилипнуть к корпусу. Если необходимо, используйте пластиковый съемник, чтобы аккуратно начать отделять крышку перед тем, как поднять ее вручную.

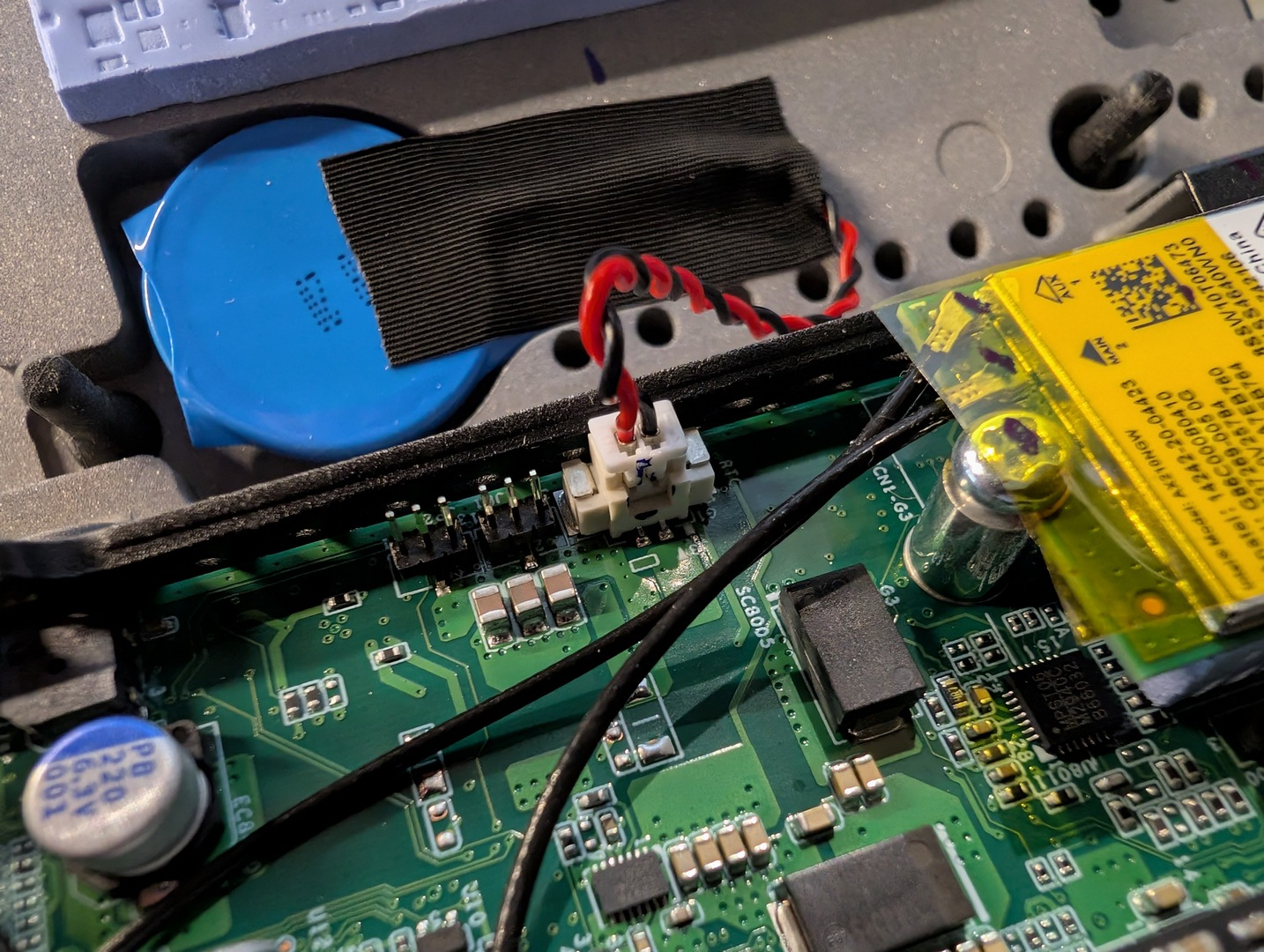

Будьте осторожны, чтобы не повредить разъем RTC батареи или его проводку. - Отключите разъем RTC батареи от системной платы.
- Осторожно отогните черную тканевую ленту, удерживающую RTC батарею, затем извлеките батарею из шасси.
- Установите замену CR2450W высокотемпературной монетной литиевой батареи на основе диоксида марганца на исходное место.
- Закрепите замену батареи с помощью оригинальной черной тканевой ленты.
- Подключите разъем RTC батареи обратно к системной плате.
- Соберите Backpack, следуя обратным шагам разборки.
⚠ Важно
Заменяйте батарею RTC только на тот же тип батареи или эквивалент, одобренный Elo: CR2450W высокотемпературная монетная литиевая батарея на основе диоксида марганца. Использование неправильного типа батареи может привести к неправильному функционированию или повреждению системы.
Заменяйте батарею RTC только на тот же тип батареи или эквивалент, одобренный Elo: CR2450W высокотемпературная монетная литиевая батарея на основе диоксида марганца. Использование неправильного типа батареи может привести к неправильному функционированию или повреждению системы.
Спецификации батареи RTC
| Спецификация | Значение |
|---|---|
| Тип батареи | CR2450W |
| Химический состав | Монетная литиевая батарея на основе диоксида марганца |
| Температурный режим | Высокая температура |
💡 Советы
Замена батареи RTC может сбросить дату, время и настройки BIOS системы, если батарея полностью разряжена. Проверьте конфигурацию BIOS и системные часы после завершения замены.
Замена батареи RTC может сбросить дату, время и настройки BIOS системы, если батарея полностью разряжена. Проверьте конфигурацию BIOS и системные часы после завершения замены.
