В этой статье объясняется, как установить рюкзак Elo с устройством Intel® Compute, используя поддерживаемые варианты крепления.
Рюкзак Elo поддерживает стандартный шаблон монтажа 100 мм и включает кронштейны для альтернативных методов установки.
Поддерживаемые варианты крепления
Рюкзак Elo можно установить, используя вариант 1a или вариант 1b ниже.
Вариант 1a: Шаблон монтажа с проходным отверстием 100 мм
Рюкзак Elo включает шаблон для крепления с проходным отверстием 100 мм × 100 мм.
Монтажные отверстия на верхней стороне утоплены под шлицевые винты.
Детали монтажа
Шаблон монтажа: 100 мм × 100 мм
Монтажные отверстия: Утопленные
Тип винта: Шлицевые винты M4
Включенное оборудование: Шлицевые винты M4 × 40 мм
Вариант 1b: Монтаж с использованием включая боковые кронштейны

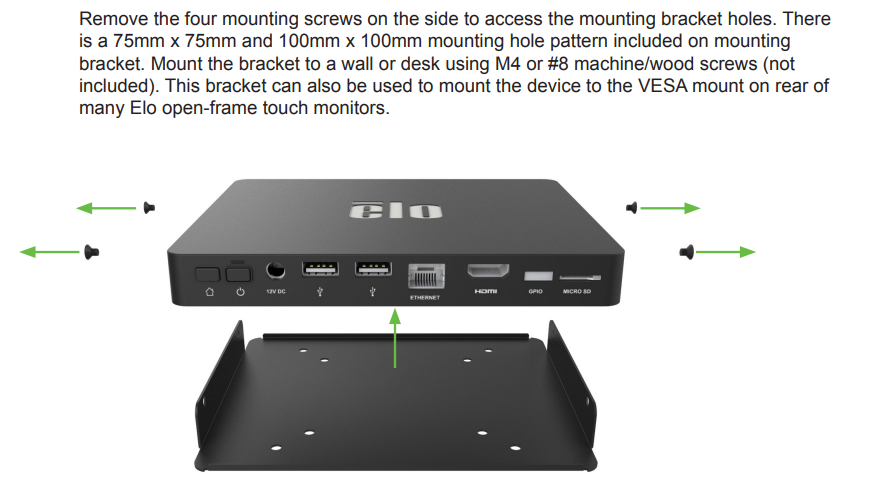

Рюкзак Elo также можно установить, используя включенные боковые монтажные кронштейны.
Установка кронштейна
-
Включенное оборудование:
Шлицевые винты M4 × 5 мм (4x) для крепления кронштейнов к рюкзаку
Кронштейны крепятся прямо к бокам устройства
Закрепление на поверхности
Используйте четыре (4) винта M4 или #8 для закрепления кронштейнов на прочной поверхности
Винты для крепления на поверхности не включены
Тип и длина винтов зависят от материала и конструкции поверхности
Общие рекомендации по монтажу
- Установите устройство на прочную, стабильную поверхность
- Обеспечьте достаточную вентиляцию вокруг корпуса
- Не блокируйте вентиляционные ребра
- Обеспечьте защиту от натяжения для всех подключенных кабелей
