В этой статье описаны инструкции по замене твердотельного накопителя (SSD) в Elo Backpack® с процессором Intel.
ℹ Перед началом
Перед обслуживанием устройства выключите его, отвинтите все кабели и периферийные устройства и используйте надлежащую защиту от ЭСД (электростатического разряда), чтобы помочь предотвратить повреждение внутренних компонентов.
Перед обслуживанием устройства выключите его, отвинтите все кабели и периферийные устройства и используйте надлежащую защиту от ЭСД (электростатического разряда), чтобы помочь предотвратить повреждение внутренних компонентов.
Процедура замены SSD
- Поместите Elo Backpack с Intel на чистую, защищенную рабочую поверхность.
- Снимите винт, удерживающий блок питания, затем извлеките блок питания.
- Если установлены кронштейны на поверхности, снимите четыре крепежных винта и detach the brackets.
- С помощью отвертки Philips PH1 открутите пятнадцать (15) винтов, крепящих корпус.
- Осторожно отделите верхнюю крышку от нижнего корпуса.
Металлическая крышка может слегка прилипнуть к корпусу. Если необходимо, используйте пластиковый инструмент для поддевания, чтобы осторожно начать отделение крышки, прежде чем поднимать её вручную.

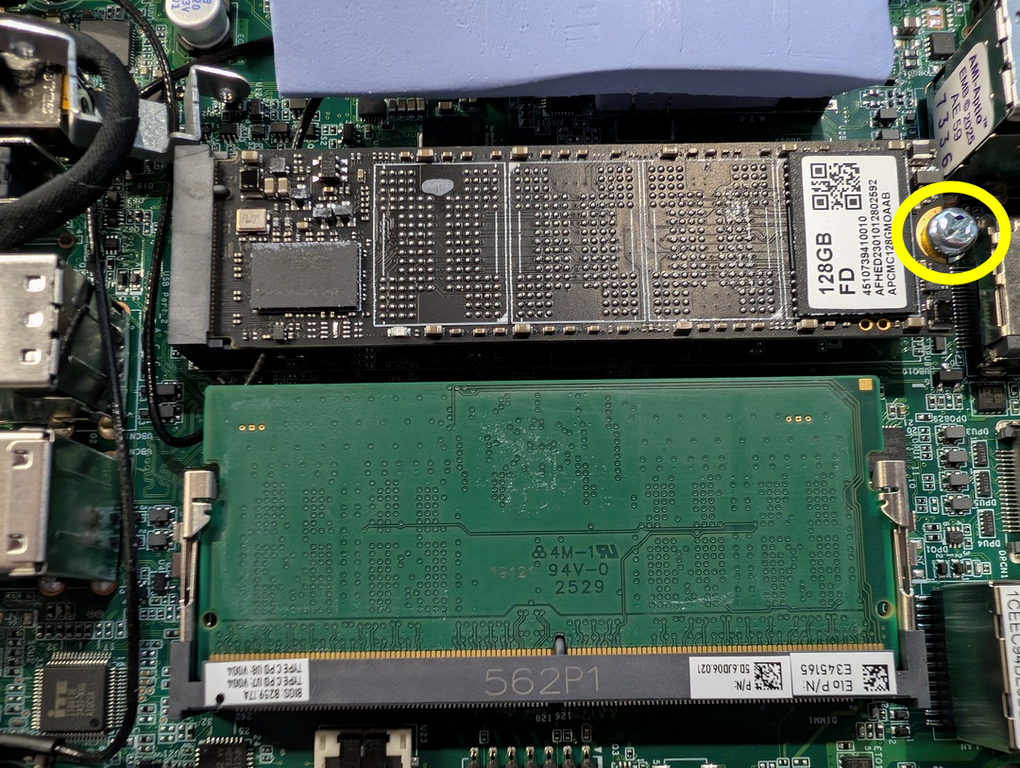

Будьте осторожны, чтобы не повредить разъем батареи RTC или проводку. - С помощью отвертки Philips открутите винт, удерживающий SSD.
- Осторожно извлеките SSD из разъема M.2.
- Установите поддерживаемый заменяемый SSD, закрепите его удерживающим винтом и соберите Backpack, выполнив шаги поразборке в обратном порядке.
⚠ Важно
Используйте только поддерживаемые M.2 PCIe (NVMe) SSD. Установка неподдерживаемых устройств хранения может привести к снижению производительности или проблемам с совместимостью.
Используйте только поддерживаемые M.2 PCIe (NVMe) SSD. Установка неподдерживаемых устройств хранения может привести к снижению производительности или проблемам с совместимостью.
Спецификации заводского SSD
| Модель | Заводской SSD |
|---|---|
| Intel N97 | 128 ГБ M.2 PCIe (NVMe) SSD, 80 TBW |
| Intel Core i3 / Core i5 | 256 ГБ M.2 PCIe (NVMe) SSD, 160 TBW |
Примечание: ГБ равен одному миллиарду байтов, когда речь идет о ёмкости хранения. Доступная для пользователя ёмкость меньше из-за форматирования и системного программного обеспечения.
