Bu makale Elo P/N: E336671, Delta ADP-60KD BS, 12V/60W Güç Adaptörü için spesifikasyonlar sağlamaktadır.
1. Elektrik
1.1 Giriş Özellikleri
Nominal Voltaj: 100–240 Vac
Giriş Voltaj Aralığı: 90–264 Vac
Öngörülen Frekans: 50 Hz veya 60 Hz, tek faz
Frekans Aralığı: 47–63 Hz
Giriş Akımı: 1.7A Maksimum 90 Vac'de
Düşük Akım (Soğuk Başlangıç): Giriş sigortası I²t derecesinin %22 sınırıyla sınırlıdır
Verimlilik (Isınma):
• Nominal giriş voltajında, maksimum yükte %84 minimum (DC kablosunun sonunda ölçülmüştür)
• Aktif mod verimliliği: %88 ortalama verimlilik %25, %50, %75 ve %100 yükte (30 dakika ısınma sonrası 115 Vac & 230 Vac)
Küçük Yük Güç Tüketimi: 115 Vac/60 Hz ve 230 Vac/50 Hz'de ölçülmüştür
1.2 Çıkış Özellikleri
Öngörülen Voltaj: 12V
Voltaj Aralığı: 11.4V–12.6V 0–5A yükte
Akım: Belirtilen aralık içinde 0–5A
Dalgalanma & Gürültü: ≤380 mV zirveye zirve
• 20 MHz osiloskop bant genişliği ile ölçülmüştür
• Çıkış terminalleri üzerinde 0.1 µF HF kapasitör + 10 µF elektrolitik kapasitör
• DC kablosunun sonunda
Açılma Gecikmesi: 90 Vac girişte <5 saniye
Tutma Süresi: 115 Vac'de ve %80 maksimum yükte ≥10 ms
Yükselme Süresi: Nominal hat & maksimum yükte <100 ms (%10–%90 çıkış voltajı)
Yük Geçici Tepkisi: 1.0A/µs, 1Hz–5kHz için %0–%50 ve %50–%100 yük adımlarında düzenleme içinde
Aşırı Yüklenme: <14V
Koruma:
• Aşırı Voltaj: >18V'de kapanma, AC döngüsüyle sıfırlama
• Aşırı Akım: <8A'de kapanma, AC döngüsüyle sıfırlama
• Kısa Devre: Kapanma, AC döngüsüyle sıfırlama
• Aşırı Sıcaklık: ≥95°C'de kapalı kalma, AC döngüsüyle sıfırlama
Kapasitans Yükü: Kapatma olmadan 1000 µF kapasitansına dayanabilir
2. Çevresel
2.1 Sıcaklık
Çalışma: 10°C ile +40°C (tam yük)
Depolama/Sevkiyat: -20°C ile +85°C
2.2 Nem
Çalışma: %8–%95 RH, yoğuşmasız
Depolama/Sevkiyat: %5–%95 RH, yoğuşmasız
2.3 Bağışıklık
Yıldırım Darbesi (IEC-61000-4-5 Seviye 3):
• L-N: 4 kV / 1.2*50µs, 5 kez – Hasar yok
• L-FG: 6 kV / 1.2*50µs, 5 kez – Hasar yok
EFT (IEC-61000-4-4 / EN 61000-4-4): Seviye 2 (1 kV) – Hasar yok
2.4 Statik Deşarj (ESD)
±12 kV hava deşarjı – Hasar yok
±8 kV temas deşarjı – Hasar yok
2.5 Güvenlik & Elektrik
Dielektrik Dayanım: 3000 Vdc, 1s (10 mA kesim)
Sızıntı Akımı: 250 Vac/50 Hz'de <100 µA
İzolasyon Direnci: 500 Vdc / 10 mA'de ≥20 MΩ, 1 dakika boyunca
2.6 Uyum & Ömür
EMI Uyum: CISPR 22 Sınıf B, VCCI Sınıf B, FCC
MTBF: 100,000 saat (25°C, maksimum yük, normal voltaj)
Kasa Sıcaklığı Yükselmesi: 60W'de, 25°C ortamda, 100 Vac/60 Hz, 5A yükte ≤45°C
Kapasitör Ömrü: Tam yükte, 25°C, 100 Vac/60 Hz & 240 Vac/50 Hz'de ≥30,000 saat
3. Mekanik
Boyutlar: 120.0 × 52.5 × 32.5 mm
Renk: Siyah
AC Giriş Tipi: C14 soketi
DC Bağlantı: OD = 5.5 mm, ID = 2.5 mm, Uzunluk = 11.0 mm

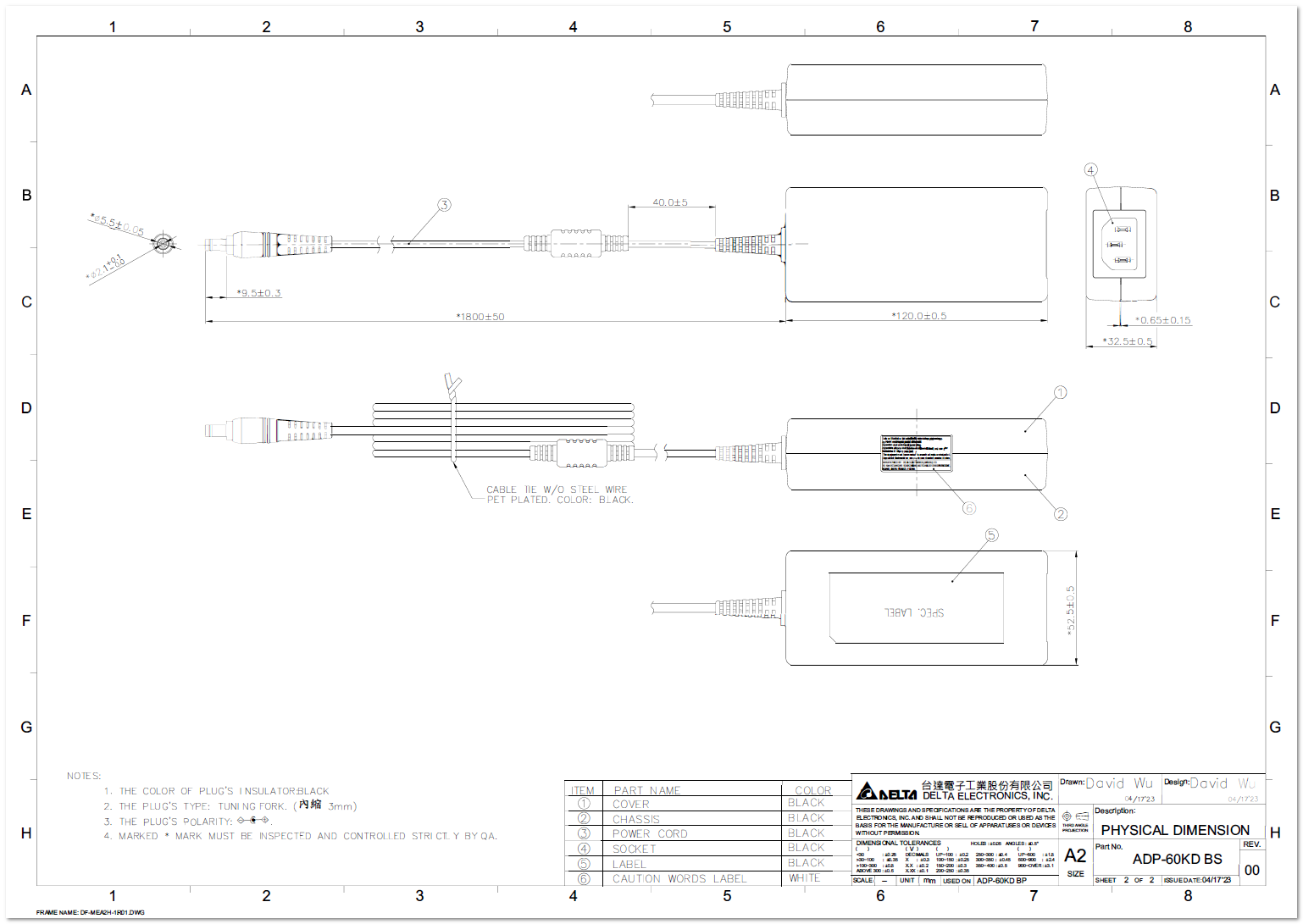

Çizim:
