Bu makale, desteklenen montaj seçeneklerini kullanarak Elo Backpack'in Intel® Compute Device ile nasıl monte edileceğini açıklar.
Elo Backpack, standart 100 mm montaj desenini destekler ve alternatif montaj yöntemleri için braketler içerir.
Desteklenen Montaj Seçenekleri
Elo Backpack, aşağıdaki Seçenek 1a veya Seçenek 1b kullanılarak monte edilebilir.
Seçenek 1a: 100 mm Delik Montaj Deseni
Elo Backpack, 100 mm × 100 mm delik montaj deseni içerir.
Üst taraftaki montaj delikleri düz başlı vidalar için uygun şekilde açılmıştır.
Montaj Ayrıntıları
Montaj deseni: 100 mm × 100 mm
Montaj delikleri: Düz başlı
Vida türü: M4 düz başlı vidalar
Dahil edilen donanım: M4 × 40 mm düz başlı vidalar

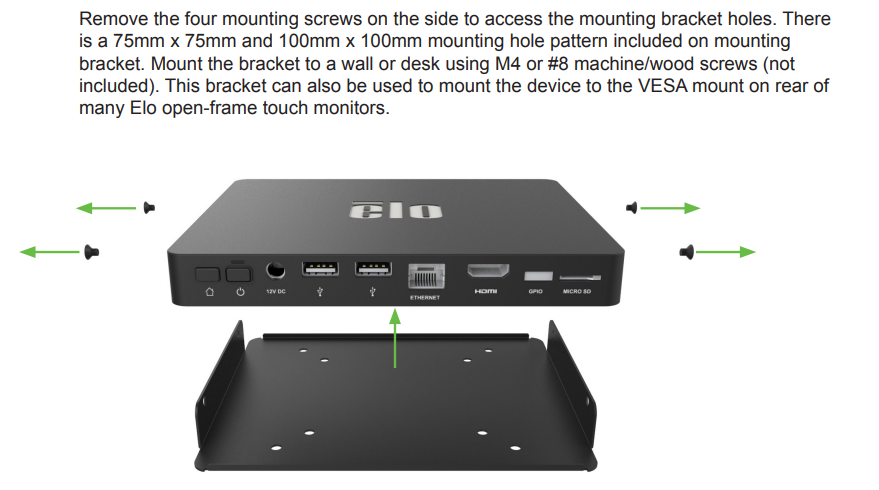

Seçenek 1b: Dahil Edilen Yan Braketlerle Montaj
Elo Backpack ayrıca dahil edilen yan montaj braketleri kullanılarak da monte edilebilir.
Braket Kurulumu
-
Dahil edilen donanım:
M4 × 5 mm makine vidaları (4x) braketleri Backpack'e sabitlemek için
Braketler, cihazın yanlarına doğrudan monte edilir.
Bir Yüzeye Sabitleme
Dört (4) M4 veya #8 montaj vidası kullanarak braketleri sağlam bir yüzeye sabitleyin.
Yüzeye montaj vidaları dahil değildir
Vida türü ve uzunluğu, yüzey malzemesine ve yapısına bağlıdır.
Genel Montaj Yönergeleri
- Cihazı sağlam, düzgün bir yüzeye monte edin.
- Kapağın etrafında yeterli hava akışı sağlayın.
- Hava deliklerini tıkamayın.
- Tüm bağlı kablolar için gerilme önleyici sağlayın.
Yardım mı İhtiyacınız Var?
Montaj uyumluluğu hakkında sorularınız varsa veya ek rehberliğe ihtiyacınız varsa, Elo Teknik Destek ile iletişime geçin.
