Dieser Artikel enthält Spezifikationen für Elo P/N: E336671, Delta ADP-60KD BS, 12V/60W Netzadapter.
1. Elektrisch
1.1 Eingangsmerkmale
Nennspannung: 100–240 Vac
Eingangsspannungsbereich: 90–264 Vac
Nennfrequenz: 50 Hz oder 60 Hz, einphasig
Frequenzbereich: 47–63 Hz
Eingangsstrom: 1.7A Max bei 90 Vac
Erststrom (Kaltstart): Begrenzt auf 22% Spielraum der Eingangs-Sicherung I²t Bewertung
Wirkungsgrad (Aufwärmen):
• 84% Minimum bei Nenn-Eingangsspannung, Maximalbelastung (gemessen am Ende des DC-Kabels)
• Wirkungsgrad im aktiven Modus: 88% durchschnittlicher Wirkungsgrad bei 25%, 50%, 75% und 100% Last (115 Vac & 230 Vac nach 30 Minuten Aufwärmzeit)
Kleinlast-Stromverbrauch: Gemessen bei 115 Vac/60 Hz und 230 Vac/50 Hz
1.2 Ausgangsmerkmale
Nennspannung: 12V
Spannungsbereich: 11.4V–12.6V bei 0–5A Last
Strom: 0–5A innerhalb des angegebenen Bereichs
Ripple & Geräusche: ≤380 mV Spitze zu Spitze
• Gemessen mit 20 MHz Oszilloskopbandbreite
• 0.1 µF HF-Kondensator + 10 µF Elektrolytkondensator über den Ausgangsklemmen
• Am Ende des DC-Kabels
Einschaltverzögerung: <5 Sekunden bei 90 Vac Eingang
Halten-Zeit: ≥10 ms bei 115 Vac und 80% Maximalbelastung
Steigzeit: <100 ms (10%–90% Ausgangsspannung) bei Nennlinie & Maximalbelastung
Last-Transientantwort: Innerhalb der Regelung für 0–50% und 50–100% Lastsprünge bei 1.0A/µs, 1Hz–5kHz
Überspannung: <14V
Schutzmaßnahmen:
• Überspannung: Abschaltung bei >18V, Rückstellung durch AC-Zyklus
• Überstrom: Abschaltung bei <8A, Rückstellung durch AC-Zyklus
• Kurzschluss: Abschaltung, Rückstellung durch AC-Zyklus
• Übertemperatur: Abschaltung ≥95°C, Rückstellung durch AC-Zyklus
Kondensatorbelastung: Kann 1000 µF Kapazität ohne Abschaltung bewältigen
2. Umgebungsbedingungen
2.1 Temperatur
Betrieb: 10°C bis +40°C (Vollast)
Lagern/Transport: -20°C bis +85°C
2.2 Feuchtigkeit
Betrieb: 8%–95% RH, nicht kondensierend
Lagern/Transport: 5%–95% RH, nicht kondensierend
2.3 Immunität
Blitzschutz (IEC-61000-4-5 Level 3):
• L-N: 4 kV / 1.2*50µs, 5 Mal – Kein Schaden
• L-FG: 6 kV / 1.2*50µs, 5 Mal – Kein Schaden
EFT (IEC-61000-4-4 / EN 61000-4-4): Level 2 (1 kV) – Kein Schaden
2.4 Elektrostatische Entladung (ESD)
±12 kV Luftentladung – Kein Schaden
±8 kV Kontaktentladung – Kein Schaden
2.5 Sicherheit & Elektrisch
Dielektrische Festigkeit: 3000 Vdc für 1s (10 mA Abschaltung)
Leckstrom: <100 µA bei 250 Vac/50 Hz
Isolationswiderstand: ≥20 MΩ bei 500 Vdc / 10 mA für 1 min
2.6 Einhaltung & Lebensdauer
EMI-Einhaltung: CISPR 22 Klasse B, VCCI Klasse B, FCC
MTBF: 100.000 Stunden (25°C, Maximalbelastung, normale Spannung)
Gehäusetemperaturerhöhung: ≤45°C bei 60W, 25°C Umgebung, 100 Vac/60 Hz, 5A Last
Kondensatorlebensdauer: ≥30.000 Stunden bei Vollast, 25°C, 100 Vac/60 Hz & 240 Vac/50 Hz
3. Mechanisch
Abmessungen: 120.0 × 52.5 × 32.5 mm
Farbe: Schwarz
AC-Netzanschlusstyp: C14-Steckdose
DC-Anschluss: OD = 5.5 mm, ID = 2.5 mm, Länge = 11.0 mm

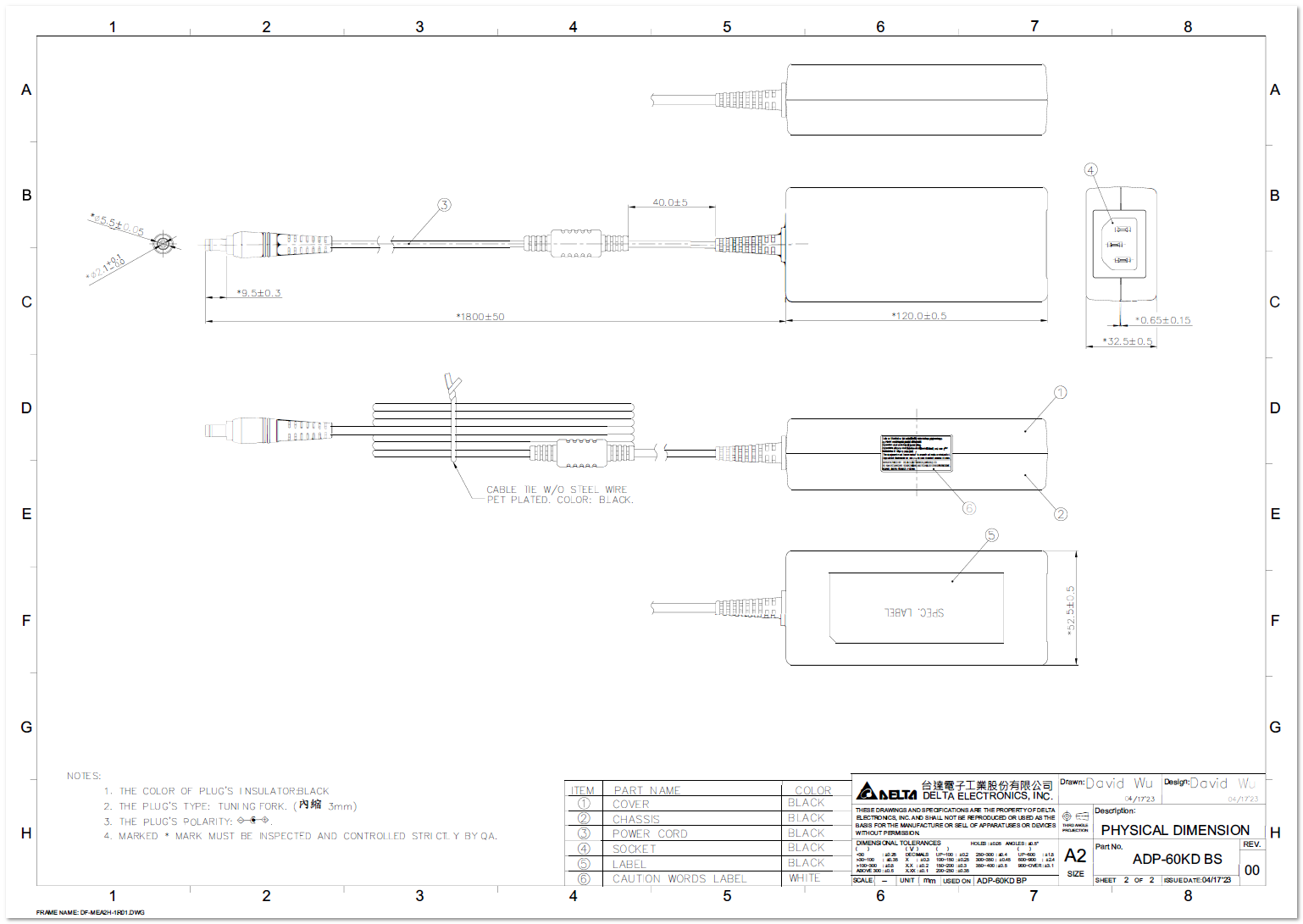

Zeichnung:
