Este artículo explica cómo montar la Mochila Elo con el Dispositivo de Cómputo Intel® utilizando las opciones de montaje compatibles.
La Mochila Elo soporta un patrón de montaje estándar de 100 mm y incluye soportes para métodos de montaje alternativos.
Opciones de Montaje Soportadas
La Mochila Elo se puede montar utilizando Opción 1a o Opción 1b a continuación.
Opción 1a: Patrón de Montaje de Agujeros Pasantes de 100 mm
La Mochila Elo incluye un patrón de montaje de agujeros pasantes de 100 mm × 100 mm.
Los orificios de montaje en el lado superior están avellanados para tornillos de cabeza plana.
Detalles del Montaje
Patrón de montaje: 100 mm × 100 mm
Orificios de montaje: Avellanados
Tipo de tornillo: Tornillos de cabeza plana M4
Hardware incluido: Tornillos de cabeza plana M4 × 40 mm

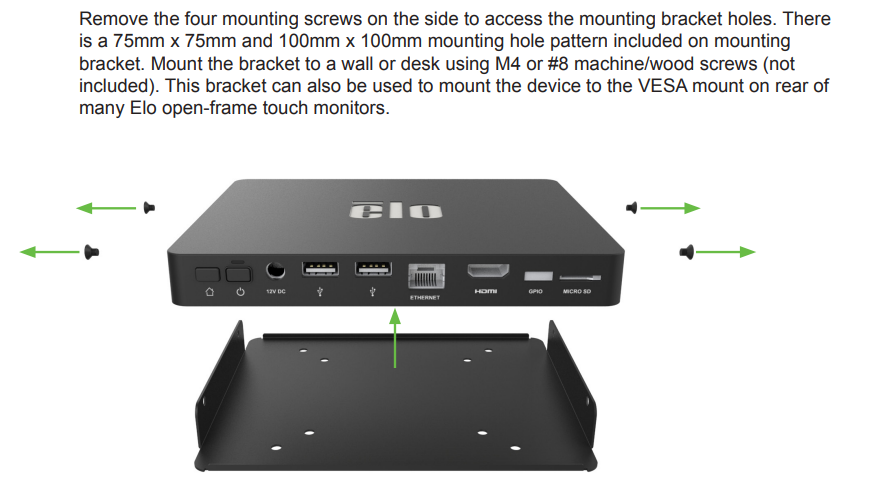

Opción 1b: Montaje Usando Soportes Lateral Incluidos
La Mochila Elo también se puede montar utilizando los soportes laterales de montaje incluidos.
Instalación del Soporte
-
Hardware incluido:
Tornillos de máquina M4 × 5 mm (4x) para fijar los soportes a la Mochila
Los soportes se fijan directamente a los lados del dispositivo
Asegurando a una Superficie
Utilice cuatro (4) tornillos M4 o #8 de montaje para asegurar los soportes a una superficie sólida
Los tornillos de montaje de superficie no están incluidos
El tipo y la longitud del tornillo dependen del material y la construcción de la superficie
Directrices Generales de Montaje
- Monte el dispositivo en una superficie sólida y estable
- Mantenga un flujo de aire adecuado alrededor de la carcasa
- No bloquee las aletas de ventilación
- Proporcione alivio de tensión para todos los cables conectados
¿Necesita Ayuda?
Si tiene preguntas sobre la compatibilidad de montaje o necesita orientación adicional, contacte a Elo Soporte Técnico.
