Este artículo explica cómo usar el botón de encendido remoto en la mochila Elo con Intel.

Visión general

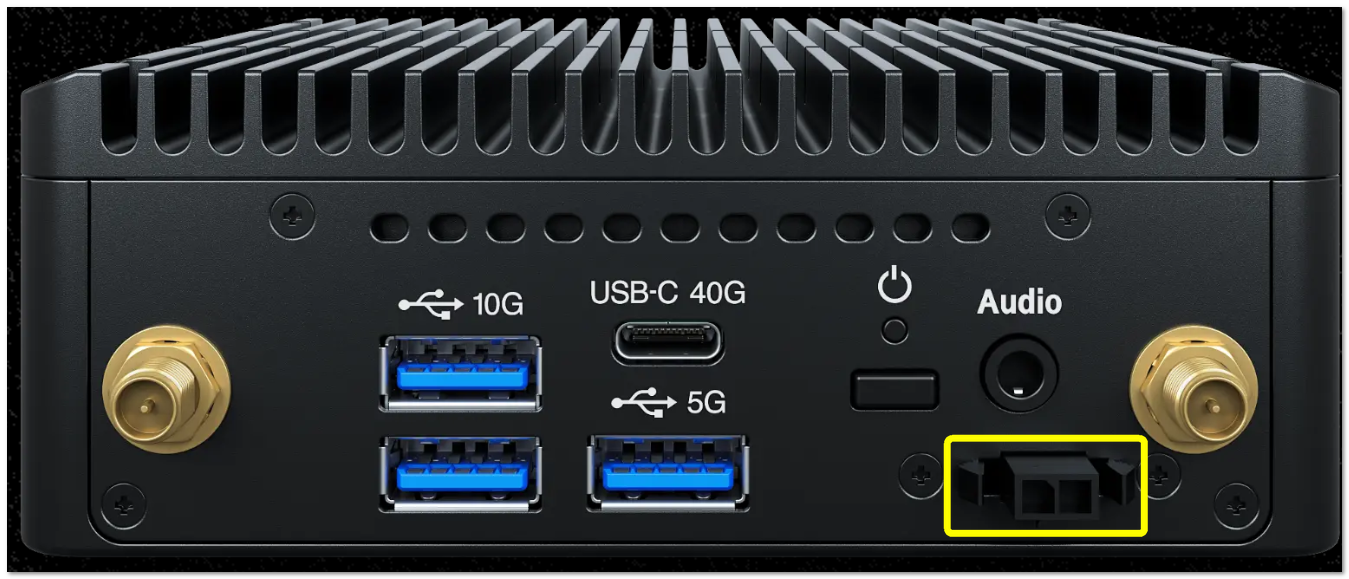

La mochila Elo con Intel incluye un puerto de interruptor de encendido remoto que permite encender o apagar el sistema sin presionar el botón físico de encendido. Este puerto está destinado a instalaciones donde la mochila está montada dentro de un gabinete, recinto o detrás de una pantalla.

El interruptor de encendido remoto realiza la misma función que el botón físico de encendido y se proporciona como un método de control alternativo.

Cómo funciona el interruptor de encendido remoto

• El puerto utiliza un conector Phoenix

• El control de energía se activa utilizando un contacto seco momentáneo

• Cerrar brevemente el contacto simula presionar el botón de encendido

• No se debe aplicar voltaje externo

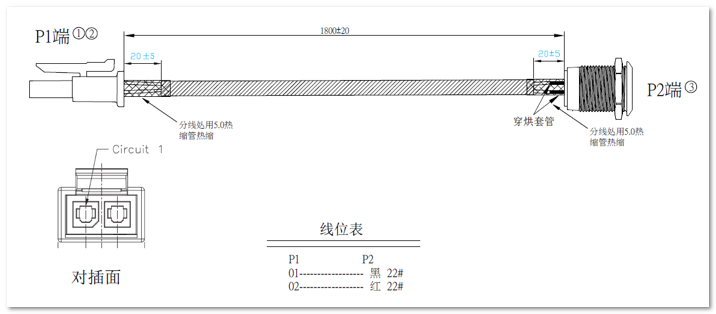

Detalles del conector y asignación de pines

El conector del interruptor de encendido remoto (CN11) utiliza la siguiente asignación de pines:

• Cierre momentáneamente el Pin 1 con el Pin 2 para encender o apagar el sistema

• Duración recomendada de presión: 0.5–1 segundo

• El comportamiento de encendido sigue la configuración del botón de encendido en BIOS y sistema operativo

Casos de uso típicos

• Botón de encendido externo o oculto en un quiosco o gabinete

• Control basado en relé desde un PLC o sistema de automatización

• Control de energía sincronizado con un recinto o pantalla

• Instalaciones donde el botón físico de encendido es inaccesible

Debido a que los requisitos del cliente varían, Elo no proporciona un cable estándar de encendido remoto. Los clientes pueden cablear el conector Phoenix de acuerdo con sus necesidades específicas de instalación.

Integración con pantallas Elo IDS

Cuando la mochila con Intel está montada en una pantalla Elo IDS compatible, el puerto del interruptor de encendido remoto se puede utilizar para sincronizar el control de energía entre la pantalla y la mochila, lo que permite que ambos dispositivos se enciendan y apagan juntos.

Notas importantes de uso

Resumen

El puerto del interruptor de encendido remoto en la mochila Elo con Intel proporciona un método simple y de bajo voltaje para controlar la energía del sistema de forma remota utilizando un conector Phoenix y un contacto seco momentáneo. Esto permite una integración flexible en gabinetes, quioscos e instalaciones de pantallas Elo sin cambiar la energía principal.
