Este artículo proporciona instrucciones para reemplazar la batería del Reloj en Tiempo Real (RTC) en un Elo Backpack® con procesador Intel.
ℹ Antes de comenzar
Antes de dar servicio a la unidad, apáguela, desconecte todos los cables de energía y periféricos, y use la protección adecuada contra descargas electrostáticas (ESD) para ayudar a prevenir daños a los componentes internos.
Antes de dar servicio a la unidad, apáguela, desconecte todos los cables de energía y periféricos, y use la protección adecuada contra descargas electrostáticas (ESD) para ayudar a prevenir daños a los componentes internos.
Procedimiento para reemplazar la batería RTC
- Coloque el Elo Backpack con Intel sobre una superficie de trabajo limpia y protegida.
- Retire el tornillo que sujeta el adaptador de corriente y luego retire el adaptador de corriente.
- Si hay instalados soportes de montaje superficial, retire los cuatro tornillos de montaje y separe los soportes.
- Con un destornillador Phillips PH1, retire los quince (15) tornillos que aseguran el chasis.
- Separe cuidadosamente la cubierta superior del chasis inferior.
La cubierta metálica puede adherirse ligeramente al recinto. Si es necesario, use una herramienta de palanca de plástico para comenzar a separar suavemente la cubierta antes de levantarla con la mano.

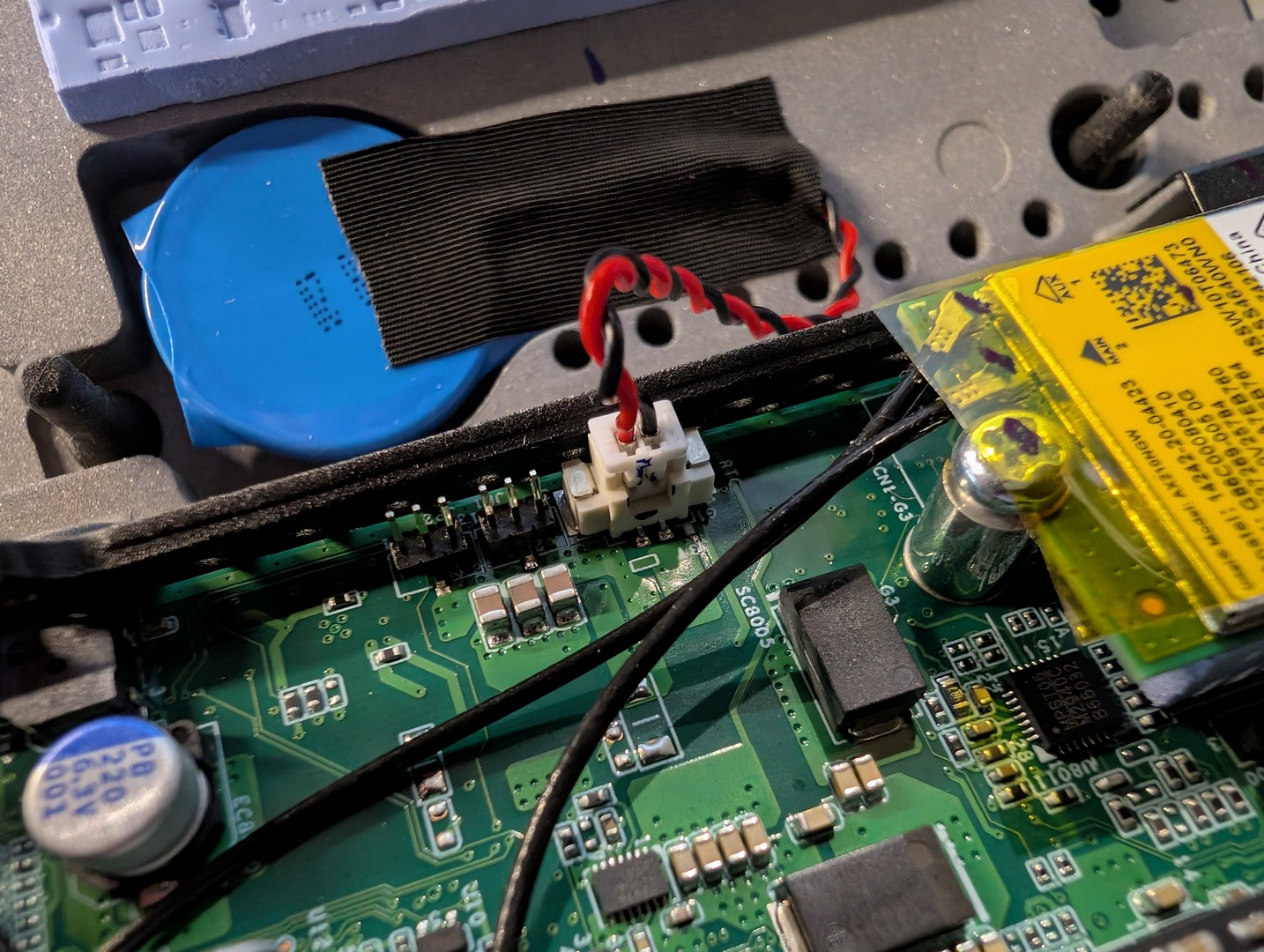

Tenga cuidado de no dañar el conector de la batería RTC ni su cableado. - Desconecte el conector de la batería RTC de la placa del sistema.
- Despegue cuidadosamente la cinta de tela negra que sujeta la batería RTC, luego retire la batería del chasis.
- Instale una batería de reemplazo CR2450W de dióxido de manganeso de litio para alta temperatura en forma de moneda en la ubicación original.
- Asegure la batería de reemplazo usando la cinta de tela negra original.
- Vuelva a conectar el conector de la batería RTC a la placa del sistema.
- Reensamble el Backpack invirtiendo los pasos del desmontaje.
⚠ Importante
Reemplace la batería RTC solo con el mismo tipo de batería o un equivalente aprobado por Elo: batería CR2450W de dióxido de manganeso de litio para alta temperatura en forma de moneda. Usar un tipo de batería incorrecto puede resultar en un funcionamiento inadecuado o daño al sistema.
Reemplace la batería RTC solo con el mismo tipo de batería o un equivalente aprobado por Elo: batería CR2450W de dióxido de manganeso de litio para alta temperatura en forma de moneda. Usar un tipo de batería incorrecto puede resultar en un funcionamiento inadecuado o daño al sistema.
Especificaciones de la batería RTC
| Especificación | Valor |
|---|---|
| Tipo de batería | CR2450W |
| Química | Dióxido de manganeso de litio en forma de moneda |
| Clasificación de temperatura | Alta temperatura |
💡 Consejo
Reemplazar la batería RTC puede restablecer la fecha, hora y configuración del BIOS del sistema si la batería se ha descargado completamente. Verifique la configuración del BIOS y el reloj del sistema después de completar el reemplazo.
Reemplazar la batería RTC puede restablecer la fecha, hora y configuración del BIOS del sistema si la batería se ha descargado completamente. Verifique la configuración del BIOS y el reloj del sistema después de completar el reemplazo.
