Este artículo explica cómo montar la Mochila Elo con el Dispositivo de Cómputo Intel® utilizando las opciones de montaje soportadas.
La Mochila Elo soporta un patrón de montaje estándar de 100 mm y incluye soportes para métodos de montaje alternativos.
Opciones de Montaje Soportadas
La Mochila Elo se puede montar utilizando la Opción 1a o Opción 1b a continuación.
Opción 1a: Patrón de Montaje con Agujero Pasante de 100 mm
La Mochila Elo incluye un patrón de montaje con agujero pasante de 100 mm × 100 mm.
Los agujeros de montaje en la parte superior son avellanados para tornillos de cabeza plana.
Detalles del Montaje
Patrón de montaje: 100 mm × 100 mm
Agujeros de montaje: Avellanados
Tipo de tornillo: Tornillos de cabeza plana M4
Hardware incluido: Tornillos de cabeza plana M4 × 40 mm

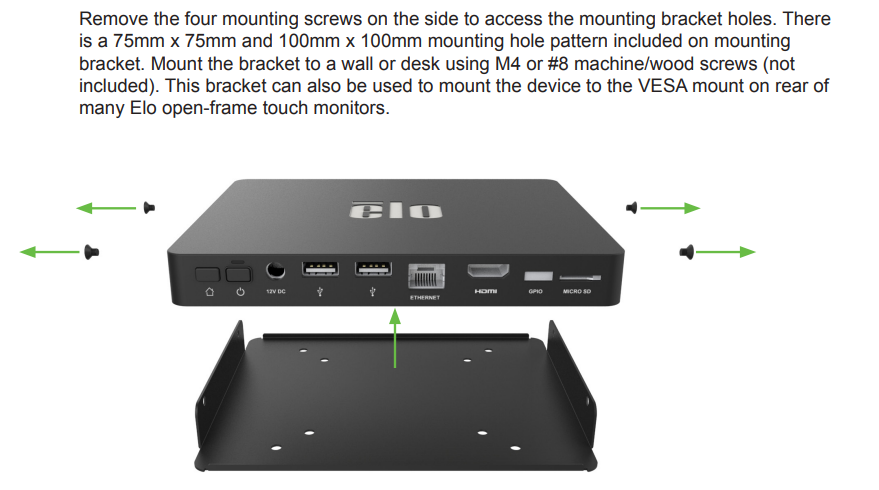

Opción 1b: Montaje Usando Soportes Laterales Incluidos
La Mochila Elo también se puede montar utilizando los soportes laterales de montaje incluidos.
Instalación de los Soportes
-
Hardware incluido:
Tornillos de máquina M4 × 5 mm (4x) para unir los soportes a la Mochila
Los soportes se montan directamente a los lados del dispositivo
Asegurando a una Superficie
Utilice cuatro (4) tornillos de montaje M4 o #8 para asegurar los soportes a una superficie sólida
Los tornillos de montaje en superficie no están incluidos
El tipo y la longitud del tornillo dependen del material y la construcción de la superficie
Directrices Generales de Montaje
- Monte el dispositivo en una superficie sólida y estable
- Mantenga un flujo de aire adecuado alrededor del recinto
- No bloquee las aletas de ventilación
- Proporcione alivio de tensión para todos los cables conectados
¿Necesita Ayuda?
Si tiene preguntas sobre la compatibilidad del montaje o necesita orientación adicional, póngase en contacto con Soporte Técnico Elo.
