Este artículo proporciona instrucciones para reemplazar la unidad de estado sólido (SSD) en un Elo Backpack® con procesador Intel.
ℹ Antes de comenzar
Antes de dar servicio a la unidad, apáguela, desconecte todos los cables y periféricos, y utilice la protección adecuada contra descargas electrostáticas (ESD) para ayudar a prevenir daños en los componentes internos.
Antes de dar servicio a la unidad, apáguela, desconecte todos los cables y periféricos, y utilice la protección adecuada contra descargas electrostáticas (ESD) para ayudar a prevenir daños en los componentes internos.
Procedimiento para reemplazar el SSD
- Coloque el Elo Backpack con Intel sobre una superficie de trabajo limpia y protegida.
- Retire el tornillo que sujeta el bloque de alimentación y luego retire el bloque de alimentación.
- Si hay instalados soportes de montaje superficial, retire los cuatro tornillos de montaje y separe los soportes.
- Con un destornillador Phillips PH1, retire los quince (15) tornillos que aseguran el chasis.
- Separe con cuidado la cubierta superior del chasis inferior.
La cubierta metálica puede adherirse ligeramente a la carcasa. Si es necesario, use una herramienta de palanca de plástico para comenzar a separar suavemente la cubierta antes de levantarla con la mano.

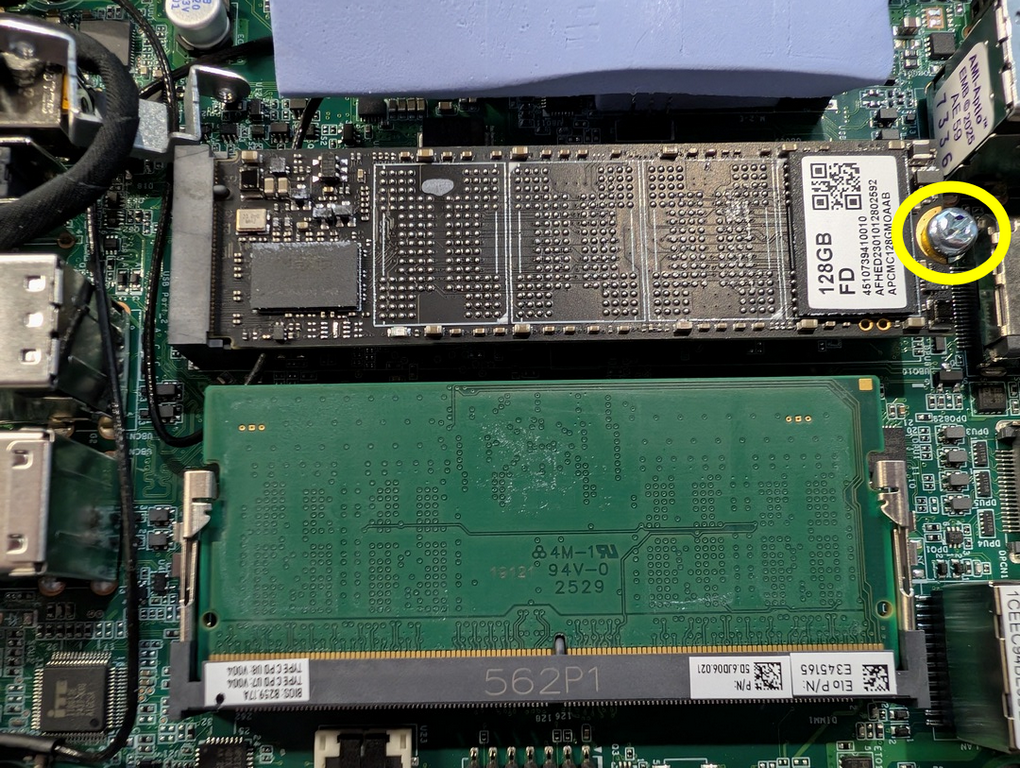

Tenga cuidado de no dañar el conector de la batería RTC ni su cableado. - Con un destornillador Phillips, retire el tornillo que sujeta el SSD.
- Deslice cuidadosamente el SSD fuera del conector M.2.
- Instale un SSD de reemplazo compatible, asegúrelo con el tornillo de retención y vuelva a ensamblar el Backpack invirtiendo los pasos del desmontaje.
⚠ Importante
Utilice únicamente SSDs M.2 PCIe (NVMe) compatibles. La instalación de dispositivos de almacenamiento no compatibles puede resultar en una reducción del rendimiento o problemas de compatibilidad.
Utilice únicamente SSDs M.2 PCIe (NVMe) compatibles. La instalación de dispositivos de almacenamiento no compatibles puede resultar en una reducción del rendimiento o problemas de compatibilidad.
Especificaciones del SSD de fábrica
| Modelo | SSD de fábrica |
|---|---|
| Intel N97 | SSD M.2 PCIe (NVMe) de 128 GB, 80 TBW |
| Intel Core i3 / Core i5 | SSD M.2 PCIe (NVMe) de 256 GB, 160 TBW |
Nota: GB equivale a mil millones de bytes cuando se refiere a la capacidad de almacenamiento. La capacidad accesible para el usuario es menor debido al formateo y al software del sistema.
