Este artículo proporciona instrucciones para reemplazar el módulo de memoria (RAM) en un Elo Backpack® con procesador Intel.
ℹ Antes de comenzar
Antes de dar servicio a la unidad, apáguela, desconecte todos los cables de alimentación y periféricos, y utilice la protección adecuada contra ESD (descarga electrostática) para ayudar a prevenir daños a los componentes internos.
Antes de dar servicio a la unidad, apáguela, desconecte todos los cables de alimentación y periféricos, y utilice la protección adecuada contra ESD (descarga electrostática) para ayudar a prevenir daños a los componentes internos.
Procedimiento para reemplazar la RAM
- Coloque el Elo Backpack con Intel sobre una superficie de trabajo limpia y protegida.
- Retire el tornillo que sujeta el bloque de alimentación y luego retire el bloque de alimentación.
- Si hay instalados soportes de montaje superficial, retire los cuatro tornillos de montaje y desprenda los soportes.
- Con un destornillador Phillips PH1, retire los quince (15) tornillos que aseguran el chasis.
- Separe cuidadosamente la cubierta superior del chasis inferior.
La cubierta metálica puede adherirse ligeramente al gabinete. Si es necesario, utilice una herramienta de plástico para hacer palanca suavemente y comenzar a separar la cubierta antes de levantarla manualmente.

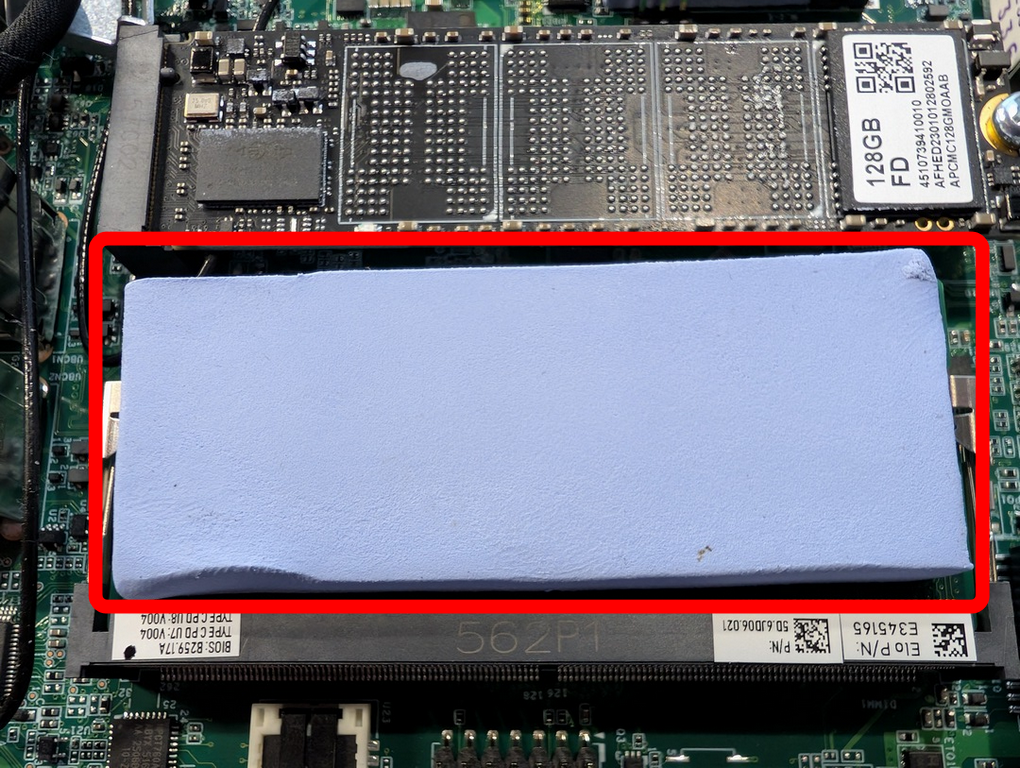

Tenga cuidado de no dañar el conector de la batería RTC ni su cableado. - Despegue cuidadosamente la almohadilla térmica azul de la parte superior del módulo de memoria y déjela a un lado para su reinstalación.

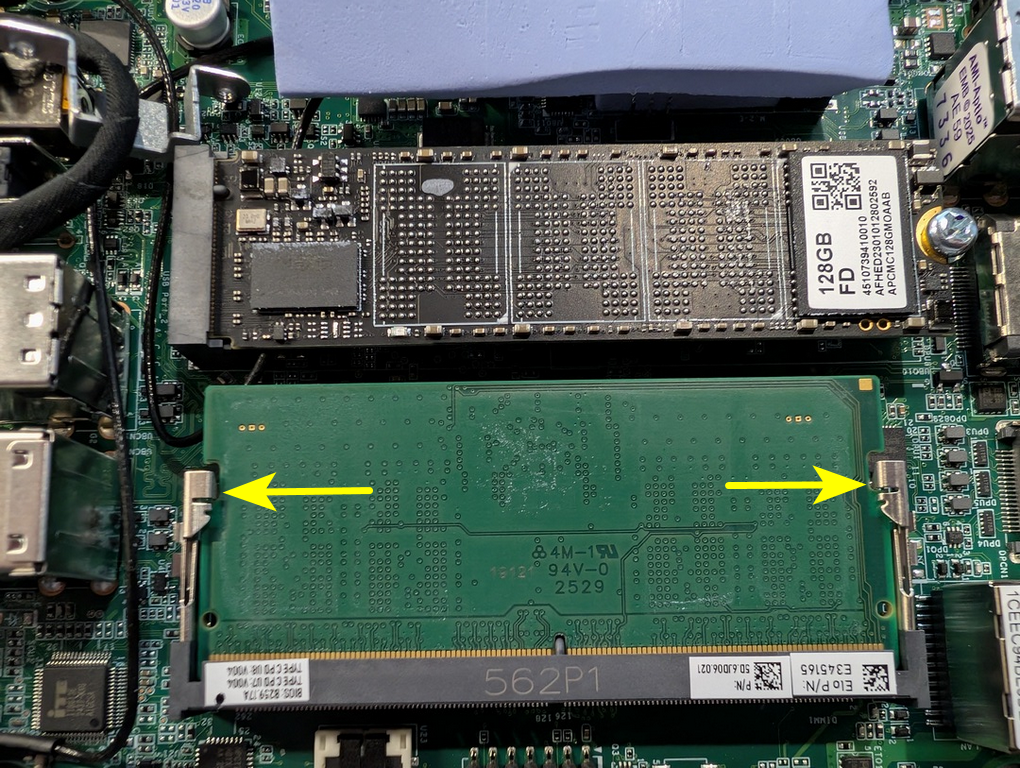

- Con los dedos, empuje suavemente hacia afuera las dos pestañas de retención hasta que el módulo de memoria se libere y se eleve.

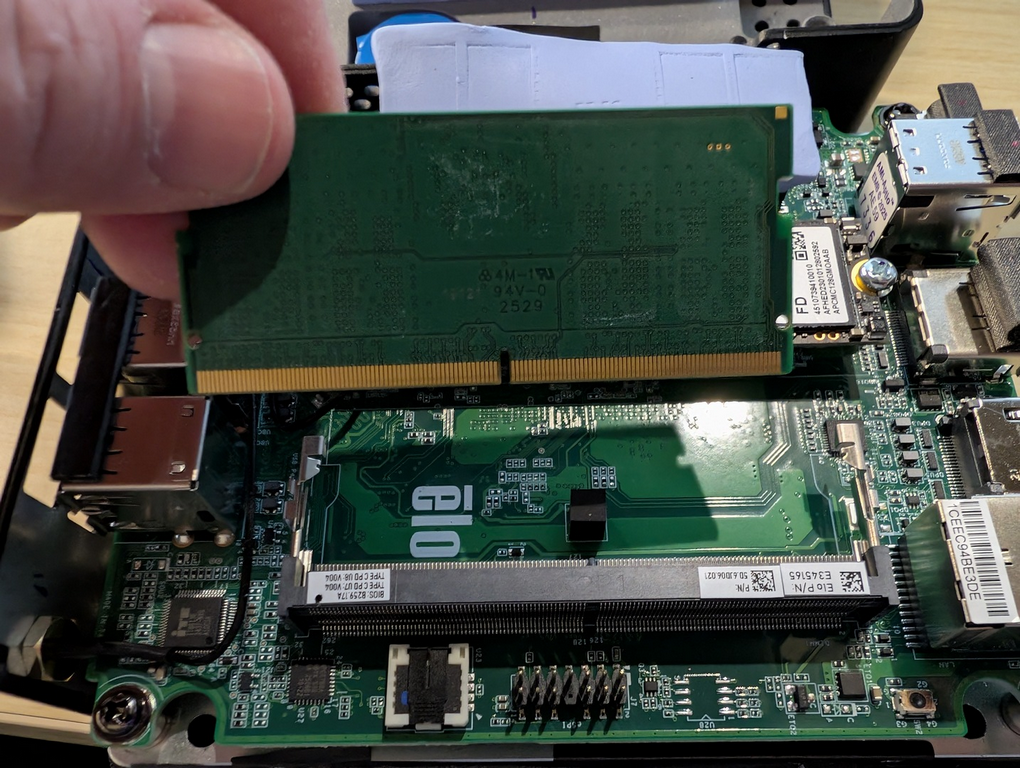

- Retire el módulo de memoria del zócalo tirando de él en línea recta con un ángulo aproximado de 30 grados.
- Instale un módulo DDR5 SO-DIMM compatible insertándolo en el zócalo en el mismo ángulo y luego presiónelo hacia abajo hasta que ambas pestañas de retención encajen en su lugar.
- Vuelva a colocar la almohadilla térmica azul sobre el módulo de memoria.
- Reensamble el Backpack invirtiendo los pasos de desensamblaje.
⚠ Importante
Use únicamente módulos de memoria DDR5 SO-DIMM compatibles. Instalar memoria no compatible puede resultar en un rendimiento reducido, inestabilidad del sistema o problemas de compatibilidad.
Use únicamente módulos de memoria DDR5 SO-DIMM compatibles. Instalar memoria no compatible puede resultar en un rendimiento reducido, inestabilidad del sistema o problemas de compatibilidad.
Especificaciones de memoria de fábrica
| Modelo | Configuración de memoria de fábrica |
|---|---|
| Intel N97 | 8 GB DDR5-4800 SO-DIMM instalados en una ranura. Expandible hasta 16 GB como máximo. |
| Intel Core i3 | 16 GB DDR5-4800 SO-DIMM instalados en una ranura. Expandible hasta 16 GB como máximo. |
| Intel Core i5 | 16 GB DDR5-5600 SO-DIMM instalados en una de dos ranuras. Expandible hasta 64 GB como máximo usando dos módulos DDR5-5600 SO-DIMM.12 |
1 La capacidad máxima de memoria soportada es de 64 GB usando dos módulos DDR5-5600 SO-DIMM.
2 Antes de comprar memoria adicional, verifique el fabricante del módulo de memoria instalado de fábrica para asegurar la compatibilidad con el nuevo kit de memoria.
💡 Consejo
Para obtener el mejor rendimiento y compatibilidad, instale módulos de memoria con capacidad, velocidad y fabricante coincidentes siempre que sea posible, especialmente al poblar ambas ranuras de memoria en modelos Intel Core i5.
Para obtener el mejor rendimiento y compatibilidad, instale módulos de memoria con capacidad, velocidad y fabricante coincidentes siempre que sea posible, especialmente al poblar ambas ranuras de memoria en modelos Intel Core i5.
