Este artigo explica como montar a Mochila Elo com o Dispositivo de Computação Intel® usando as opções de montagem suportadas.

A Mochila Elo suporta um padrão de montagem padrão de 100 mm e inclui suportes para métodos de montagem alternativos.

Opções de Montagem Suportadas

A Mochila Elo pode ser montada usando Opção 1a ou Opção 1b abaixo.

Opção 1a: Padrão de Montagem com Furos de 100 mm

A Mochila Elo inclui um padrão de montagem com furos de 100 mm × 100 mm.
Os furos de montagem no lado superior são chanfrados para parafusos de cabeça chata.

Detalhes da Montagem

• Padrão de montagem: 100 mm × 100 mm

• Furos de montagem: Chanfreados

• Tipo de parafuso: Parafusos de cabeça chata M4

• Hardware incluído: Parafusos de cabeça chata M4 × 40 mm

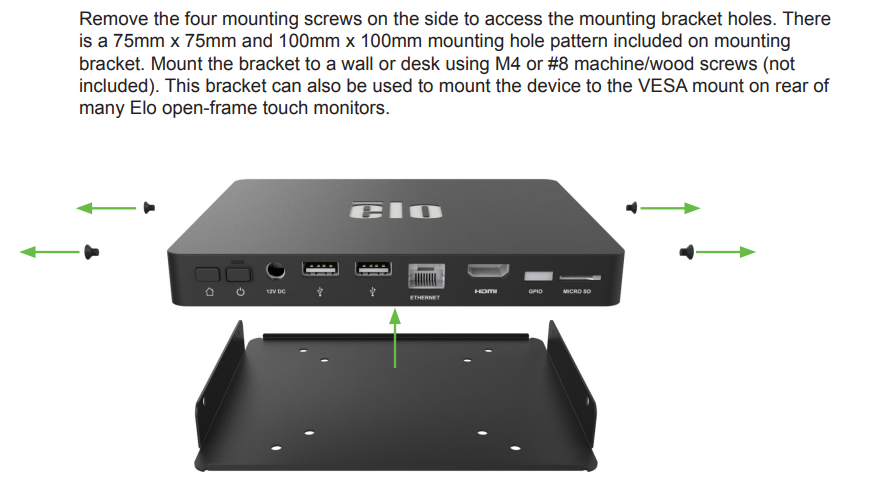

Opção 1b: Montagem Usando os Suportes Laterais Incluídos

A Mochila Elo também pode ser montada usando os suportes de montagem laterais incluídos.

Instalação do Suporte

• Hardware incluído:

  • Parafusos de máquina M4 × 5 mm (4x) para prender os suportes à Mochila

• Os suportes são montados diretamente nas laterais do dispositivo

Fixação a uma Superfície

• Use quatro (4) parafusos de montagem M4 ou #8 para fixar os suportes a uma superfície sólida

• Parafusos de montagem na superfície não estão incluídos

• O tipo e o comprimento do parafuso dependem do material e da construção da superfície

Diretrizes Gerais de Montagem

Precisa de Ajuda?

Se você tiver dúvidas sobre compatibilidade de montagem ou precisar de orientação adicional, entre em contato com Suporte Técnico Elo.
